Q345E带状问题，求指导

ding6713 · 发表于 2013-3-11 09:26:18

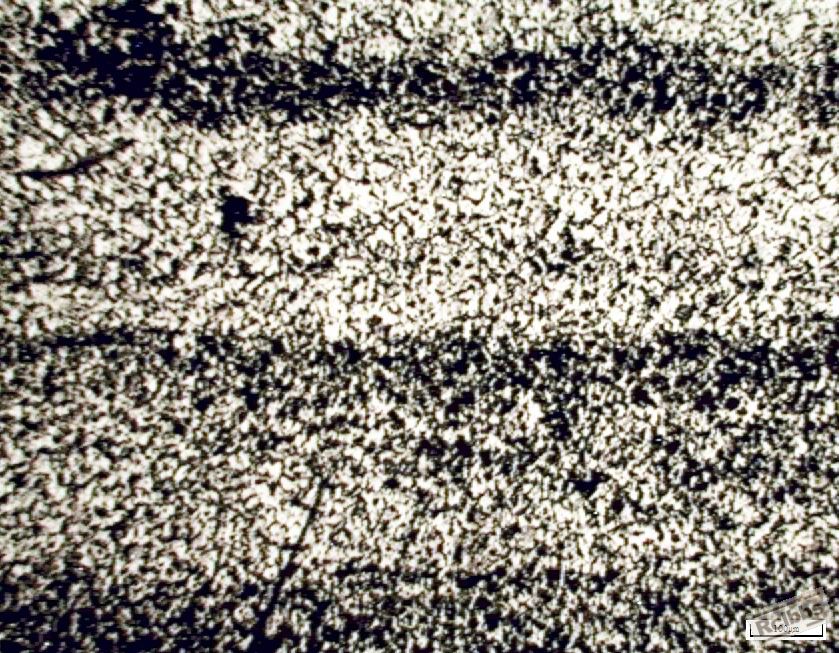

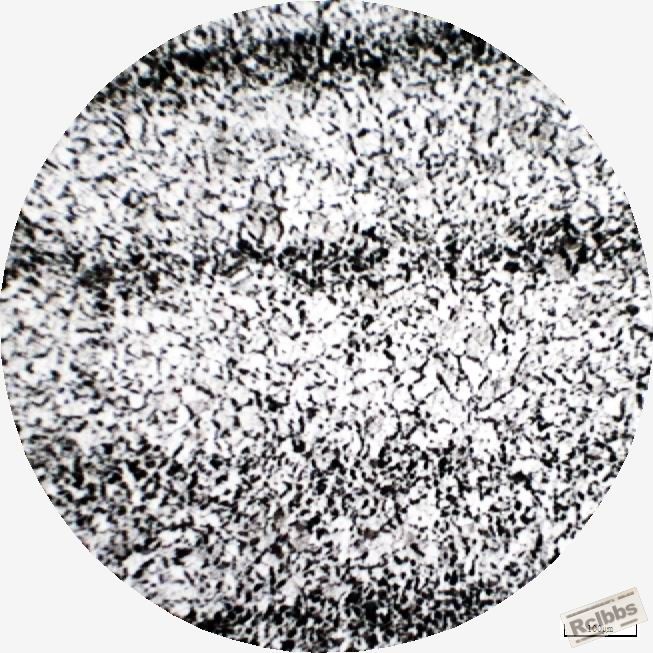

Q345E大型法兰在860摄氏度下正火，依然有严重的带状组织。如图

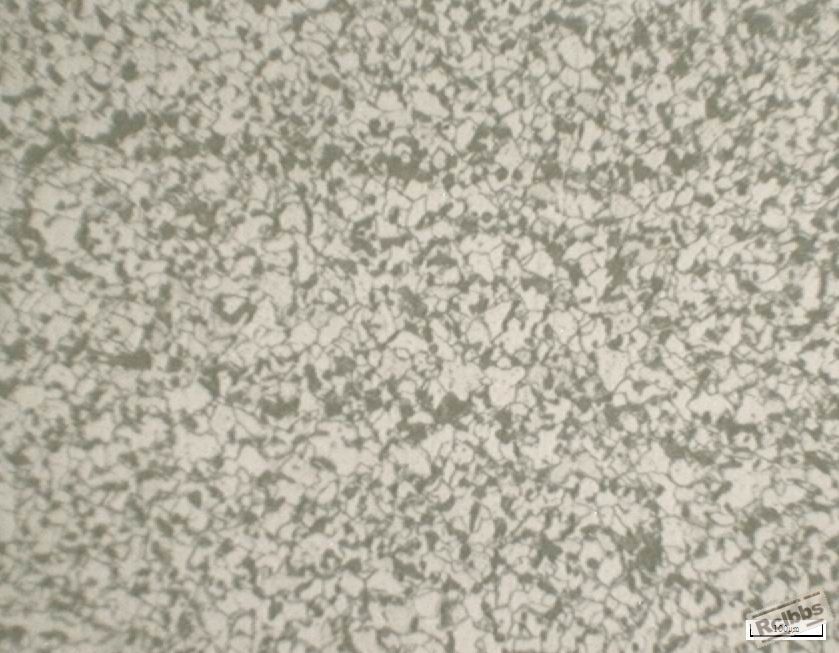

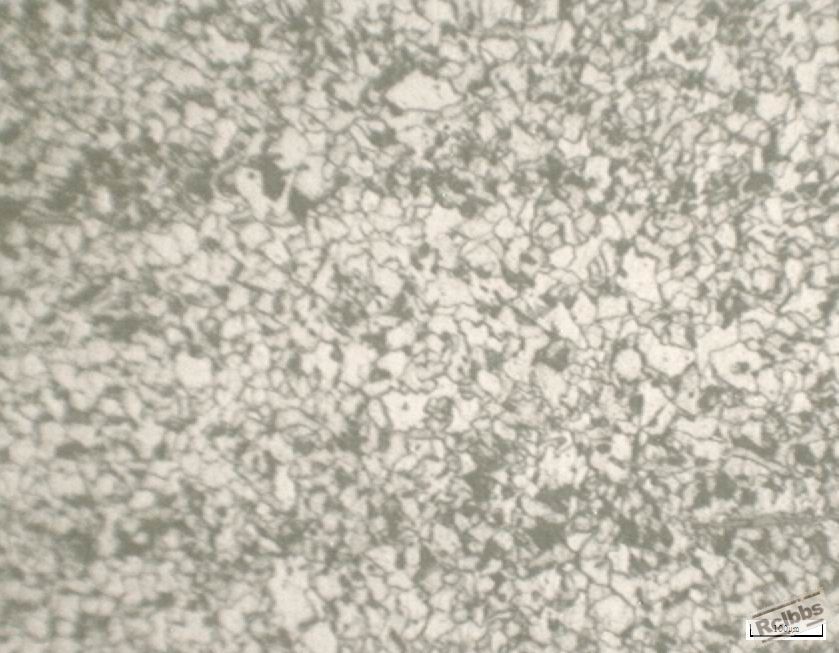

对试块进行890摄氏度正火，保温时间2min/mm图片如下：

为什么带状消除不了呢？前后级别各有多少？我感觉处理前有3级，处理后有1级。领导想要0级带状的，能不能做到啊？各位热处理大神？

liudq · 发表于 2013-3-11 10:40:20

做到0级不太容易的，提高温度，增加时间，也有可能做到0级

alta · 发表于 2013-3-11 13:46:12

同意2楼意见，1级应该可以使用的吧

ding6713 · 发表于 2013-3-13 14:35:53

最后890正火的那两张图能到1级不？还有带状的评级原则，级别视场内铁素体带宽有关系没？

zhaobofairy · 发表于 2013-3-13 17:14:21

干嘛非得0级1级也没问题

wkee · 发表于 2014-8-5 08:45:58

很好奇，为什么用这个温度段正火？

yan8745 · 发表于 2014-8-6 10:04:12

本帖最后由 yan8745 于 2014-8-6 10:17 编辑

这个你试试910度正火，另外评级的标准是GB13299-1991后面的标准评级图

		自动登录	找回密码
密码			免费注册

[求助] Q345E带状问题，求指导
