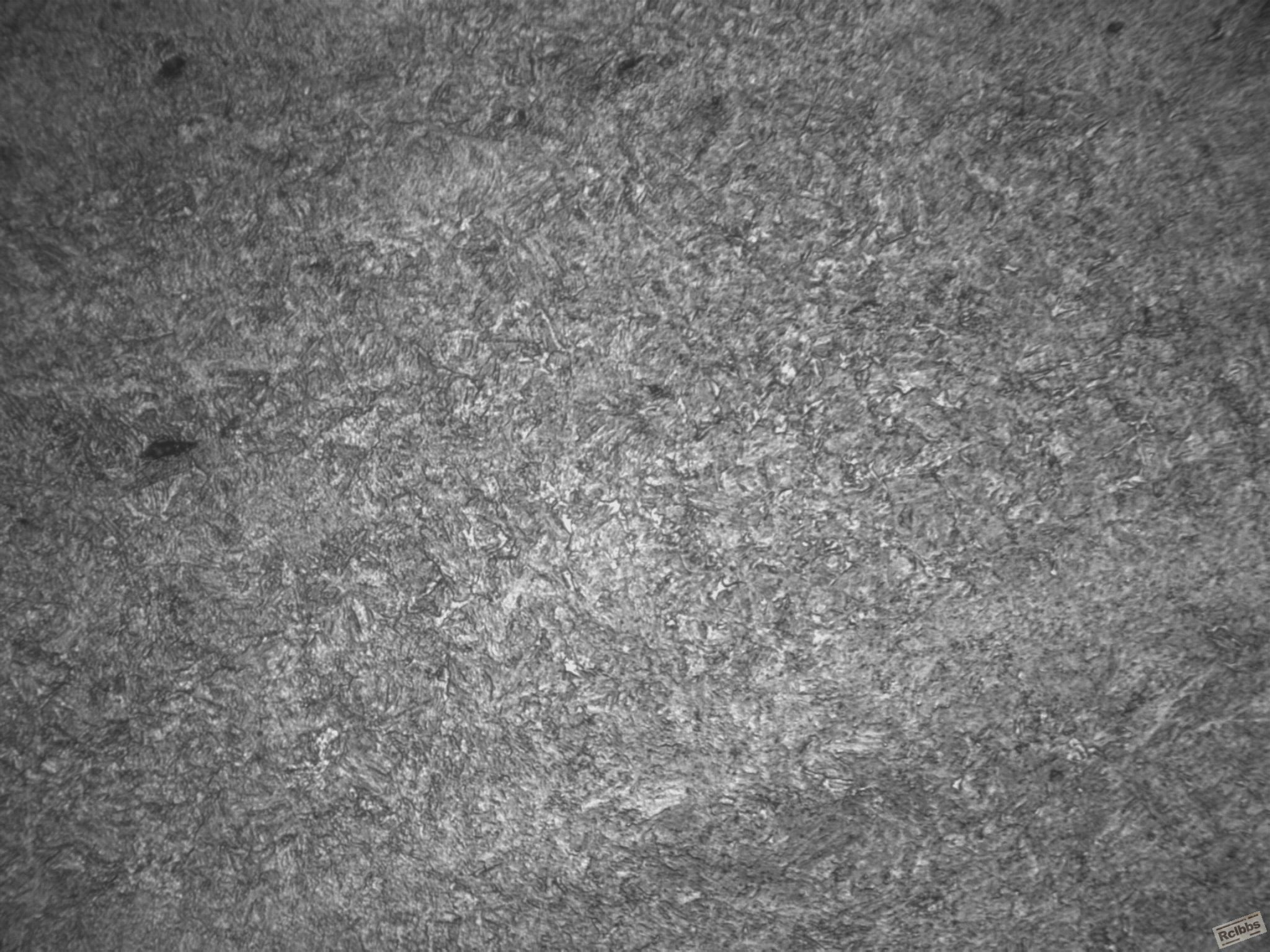

30CrMnTi调质后的金相

子玄 · 发表于 2013-3-23 20:10:20

你加热时间多久,热透了吗/我怀疑你淬火加热时间短,还有回火时间也短了

panda6020 · 发表于 2013-3-25 10:27:50

回火温度多少，感觉有点细针F（魏氏组织）存在

随风可飘摇 · 发表于 2013-3-25 21:38:27

你是想用调质来得到回火托氏体吗？

茶客 · 发表于 2013-3-23 16:22:02

本帖最后由茶客于 2013-3-23 16:41 编辑

各位大侠帮我看看吧。对方要求正常的回火托氏体组织（不允许有魏氏体，板条及粗大马氏体，上贝氏体组织）。硬度要求HRC38-43。我现在得到的硬度为HRC40-42，水淬加回火。

茶客 · 发表于 2013-3-23 16:23:37

忘了说，图片是400倍的。

茶客 · 发表于 2013-3-23 16:25:19

我这儿有人说有板条，有人说有上贝氏体。

茶客 · 发表于 2013-3-23 16:29:58

工件是一截面为60x26的矩形，3米长。目前整个截面测得硬度值都在HRC40-42。可金相图我不会看啊。

zhaobofairy · 发表于 2013-3-23 18:13:52

你这图做得也太差了，看不清楚

茶客 · 发表于 2013-3-30 11:46:41

谢谢以上各位！忘了说，我是采用感应加热方式进行淬火，回火的。现在的情况是，力学性能符合要求，硬度值符合要求且稳定，而且相比采用进炉方式，好像就是凡能用数据表征的，都不差。唯独这个金相组织吃不准啊。

HRC · 发表于 2013-3-31 09:33:02

hzwhy 发表于 2013-3-31 08:54
弱弱地问一句，请问回火索氏体和托氏体是一回事吗？

只是碳化物大小上一区别，回火索氏体因回火温度较高，碳化物聚聚长大，在显微镜下能看到球状的碳化物，回火屈氏体因回火温度低，碳化物细小，在显微镜下分辨不清。

HRC · 发表于 2013-3-31 08:47:53

淬火温度低了点，有一些未融铁素体，如果把淬火温度提高一点，就完美了。

hzwhy · 发表于 2013-3-31 08:54:09

弱弱地问一句，请问回火索氏体和托氏体是一回事吗？

wangzhen · 发表于 2013-4-13 09:38:12

从金相上看好像有点成分偏析，说错勿怪

		自动登录	找回密码
密码			免费注册

[求助] 30CrMnTi调质后的金相
