该图片是同一批炉正火组织为啥差异这么大

555 · 发表于 2013-4-24 17:26:14

该图片组织是咋回事

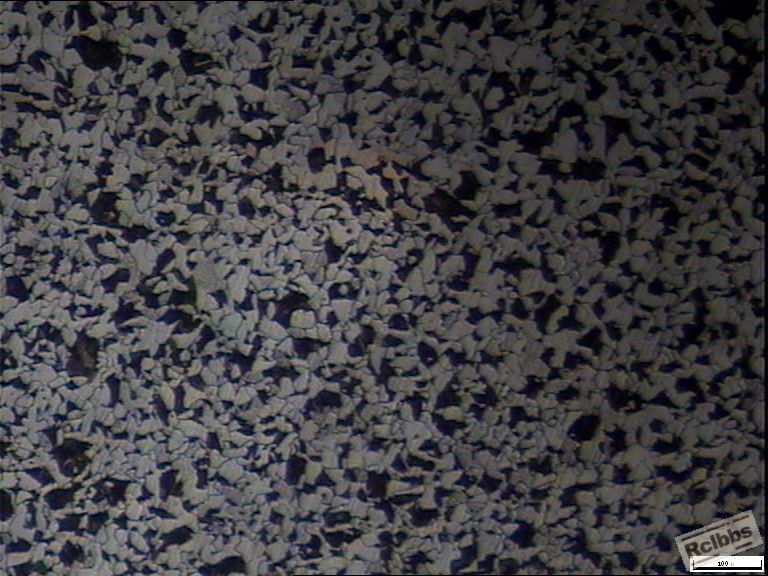

该图片是同一批炉正火组织为啥差异这么大，正火温度是900度，等温是600度，该批数量不多，只有150件左右请问各位专家告诉一下是啥原因造成的，多谢

子玄 · 发表于 2013-4-24 19:20:05

取样大概部位是一样吧?工件尺寸是?冷却方式怎样的?堆放?

随风可飘摇 · 发表于 2013-4-24 20:08:53

同意楼上提出的问题，取样的位置、工件大小、装炉方式、工件材质以及冷却方式？这些资料需要指导

清霜 · 发表于 2013-4-24 20:59:34

类似的金相图片见过很多，一个冷却速度、一个成份均匀性问题。

小王子 · 发表于 2013-4-25 11:20:27

取样部位，取样材料在炉内的位置，取样材料的均匀性，取样部位空冷时在啥地方啊

555 · 发表于 2013-5-2 11:37:35

子玄发表于 2013-4-24 19:20
取样大概部位是一样吧?工件尺寸是?冷却方式怎样的?堆放?

取样部位都是齿部，冷却是箱子堆放，工件尺寸不清楚，没量，不好意思，前几天因天气打雷，网线中断，没上网回复，望您谅解

555 · 发表于 2013-5-2 11:46:17

工件是没有实心，就是没有中心孔，小件，初级驱动齿轮，直径是20厘米。取样取的前、中、后，根据HRC的硬度来确定工件的样件

zdw5678 · 发表于 2013-5-8 17:49:27

针对同一炉而言，取样部位、炉温均匀性、工件成分均匀性等很多因素都不会一样的，那么金相不一样是有可能的。

555 · 发表于 2013-5-12 13:58:11

zdw5678 发表于 2013-5-8 17:49
针对同一炉而言，取样部位、炉温均匀性、工件成分均匀性等很多因素都不会一样的，那么金相不一样是有可能的 ...

哦，谢谢，请问能否改善它？？？？

op7962 · 发表于 2013-5-12 18:49:18

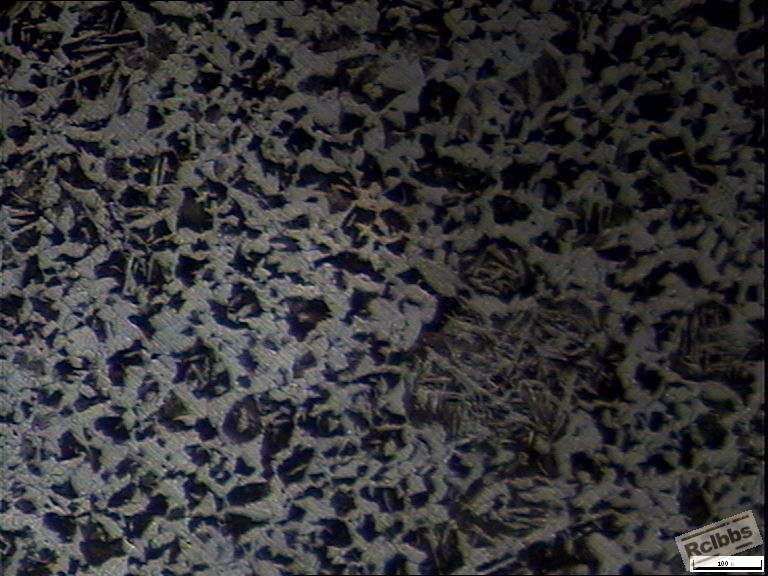

第二张有点轻微魏氏体

555 · 发表于 2013-5-14 15:39:58

op7962 发表于 2013-5-12 18:49
第二张有点轻微魏氏体

是的，魏氏1级，谢谢您的点评

htshzhonghua · 发表于 2013-5-14 15:48:28

你这是锻件正火的吧，我经常遇到这种情况，有轻微魏氏的我认为是一次正火不能把锻造形成的魏氏改善彻底，同一批零件出现这样的差异后我们一般是多检测几件，确定魏氏是极个别现象就不管他了

555 · 发表于 2013-6-4 10:15:35

htshzhonghua 发表于 2013-5-14 15:48
你这是锻件正火的吧，我经常遇到这种情况，有轻微魏氏的我认为是一次正火不能把锻造形成的魏氏改善彻底，同 ...

是锻件正火的，谢谢！我也同意您的看法

		自动登录	找回密码
密码			免费注册

[求助] 该图片是同一批炉正火组织为啥差异这么大
