找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 6248|回复: 13

[讨论] 过热后正火的组织,对最终产品有什么影响呢?

[复制链接]

签到天数: 24 天

[LV.4]偶尔看看III

发表于 2013-4-30 18:12:31 | 显示全部楼层
北京中仪天信科技有限公司
成分有点偏析,采用扩散退火试试吧。你们锻造可能不够充分吧?看你们对齿轮的要求咋样,你们这个是什么材料?我估计是调质后做高频的齿轮吧?看含碳量好像也不低,应该不是渗碳的。后续加工还是要清楚一下,如果是调质再高频,建议调质后取心部做做机械性能检测,如果可以就发货吧。
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-4-30 16:17:43 | 显示全部楼层 |阅读模式

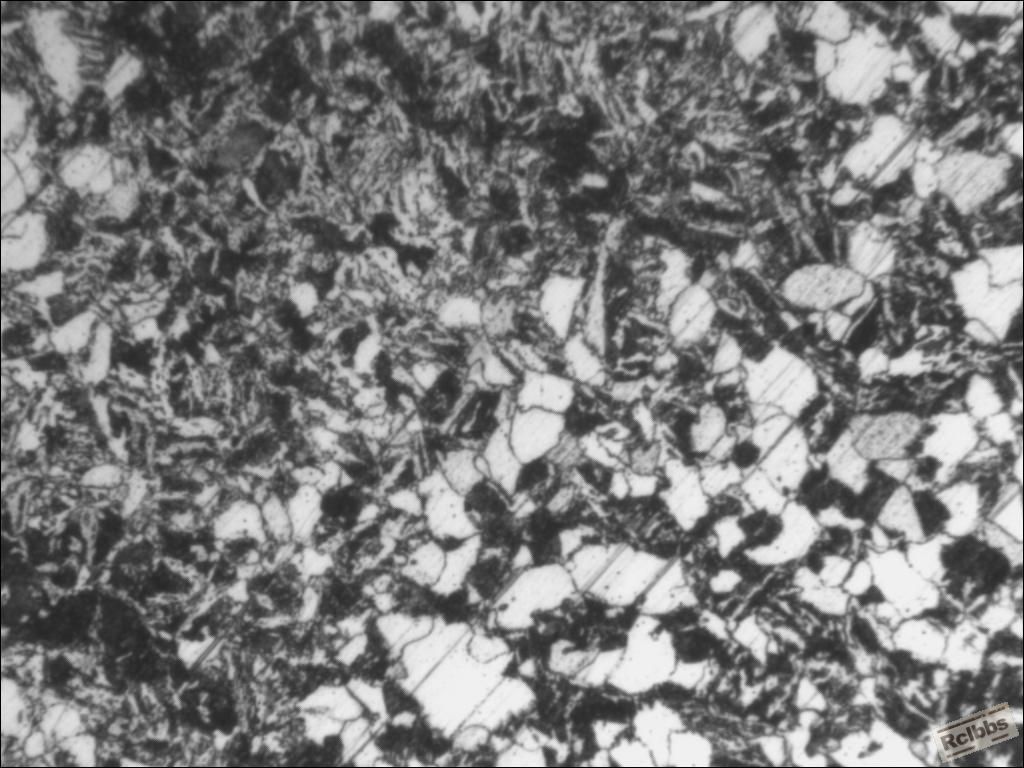

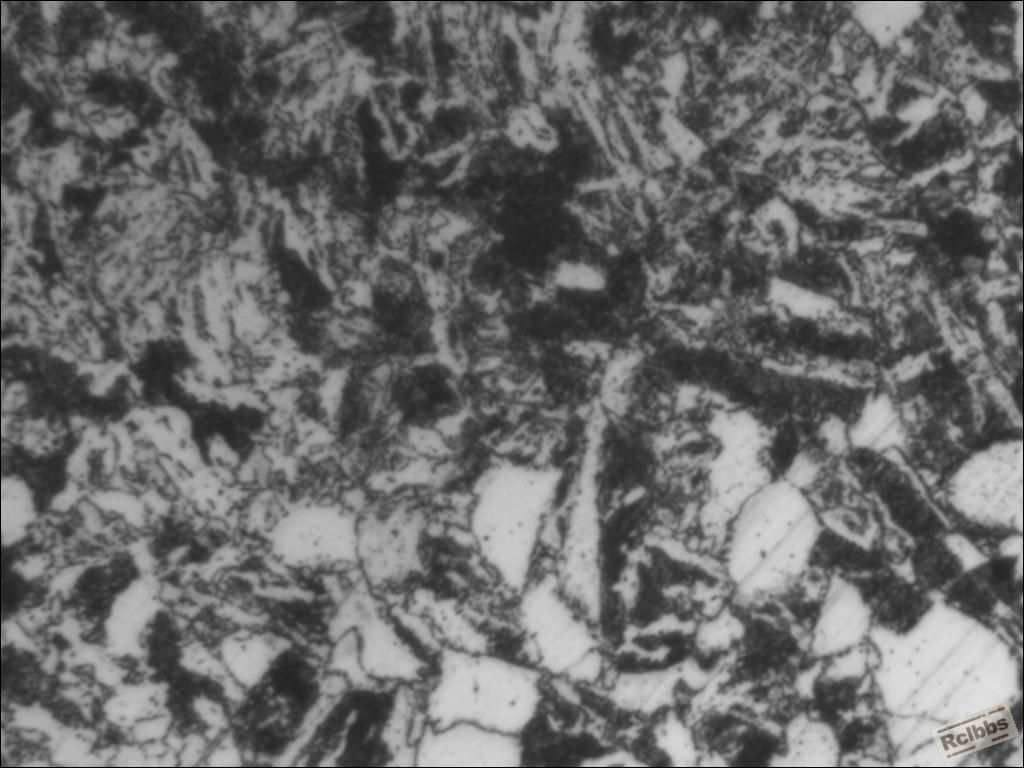

我司是专业生产齿轮锻坯件的,在正火后检测发现过热件,表面看金相没有问题,但是零件心部却完全另一个样子,大家看看这样的组织会对后续产品质量有什么影响?影响大不大?
这样的组织感觉很危险似的,但是正火感觉改善不大,只是表面可以改善一些,我们的奥氏体化时间足足3个多小时,我感觉再长也没有意义了,所以只能这样了。大家说说这样的货还要发吗?真要不能发的话感觉只能报废了。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

×

该用户从未签到

 楼主| 发表于 2013-5-1 08:09:43 | 显示全部楼层
清霜 发表于 2013-4-30 18:12
成分有点偏析,采用扩散退火试试吧。你们锻造可能不够充分吧?看你们对齿轮的要求咋样,你们这个是什么材料 ...

材质是22CrMO的,我们生产精坯料,不做渗碳,是发给客户的。正火完后车成精坯就发货了。这个是正火完后是这样的金相,主要是锻造有过热现象,正火后对心部的改善不大,若是心部这样的组织,表面是1-2级的金相,对后续的热处理影响有多大呢?(过热件只是极个别的情况,正好检到了)
回复

使用道具 举报

签到天数: 212 天

[LV.7]常住居民III

发表于 2013-5-1 09:01:14 | 显示全部楼层
] 过热后正火的组织,对最终产品有什么影响呢?
      我以为:1)对产品的变形,开裂有影响。
              2)对产品最终热处理组织遗传有一定的影响。
回复

使用道具 举报

该用户从未签到

发表于 2013-5-1 09:10:16 | 显示全部楼层
过热可以通过扩散退火或者正火来矫正
组织遗留,在一定温度下有不好的倾向
回复

使用道具 举报

签到天数: 916 天

[LV.10]以坛为家III

发表于 2013-5-1 09:28:26 | 显示全部楼层
2#认为“锻造可能不够充分”,楼主认为“锻造有过热现象”,先要这个问题搞明白。
我赞同2#清霜的观点。
回复

使用道具 举报

签到天数: 24 天

[LV.4]偶尔看看III

发表于 2013-5-1 09:45:51 | 显示全部楼层
htshzhonghua 发表于 2013-5-1 08:09
材质是22CrMO的,我们生产精坯料,不做渗碳,是发给客户的。正火完后车成精坯就发货了。这个是正火完后是 ...

看来我还是看走眼了,含碳量还是挺低的吗。很可能就是渗碳齿轮件,你可能之后的流程没了解清楚,做齿轮最好还是要把整个过程了解清楚,这样你才知道每个环节的重要性和必要性。
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-5-1 11:44:27 | 显示全部楼层
MYG 发表于 2013-5-1 09:28
2#认为“锻造可能不够充分”,楼主认为“锻造有过热现象”,先要这个问题搞明白。
我赞同2#清霜的观点。

锻造不充分?这个怎么理解?您能给讲解下锻造不充分在金相上反映是什么吗?

我们是模锻,基本一个模具的料,锻造过程一模一样,只是因为成批生产时有的加热时间长所以会有个别过热的产生,而且这批料所检验的之中就是这一件金相是这样的。
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-5-1 12:00:44 | 显示全部楼层
清霜 发表于 2013-5-1 09:45
看来我还是看走眼了,含碳量还是挺低的吗。很可能就是渗碳齿轮件,你可能之后的流程没了解清楚,做齿轮最 ...

后续虽然我们不做,但是过程我还是清楚的,我们给客户之后,他们制齿,渗碳淬火。作为我们等温正火来说能够获得良好的切削硬度(160-190HB),好的金相组织,5-8级的晶粒度就是合格的产品。就这件产品来说,表面是1-2级的金相,硬度169,但是在磨削的程度深之后,看到有针状的铁素体,所以剖件观察了心部的金相,结果是上图的情况。
其实要我们的生产主管说的话,这样的货发了也就发了,反正客户检验也只是表面检验。
作为工艺制定者来说,这样的组织是不允许产生的,要是轻微过热的话,正火后表面和心部都能够改善,结果检查的这一件出现这样的情况,我怀疑是否是过热的严重之后就改善的不明显,或者直接得不偿失了呢?我们的加热时间总时间有5个多小时了,完全奥氏体化的时间也有3个多小时,结果只是表面符合要求,个人感觉心部这样的组织可能在力学性能上有影响,但应该影响不大,因为这个不是原有的魏氏组织,是经过正火改善之后的,虽然是有针状F的遗留,也不应该是和锻造过热之后的针状F一样的。起码直观上看到的针状F的大小就不一样嘛。大家认为呢?
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-5-1 12:03:20 | 显示全部楼层

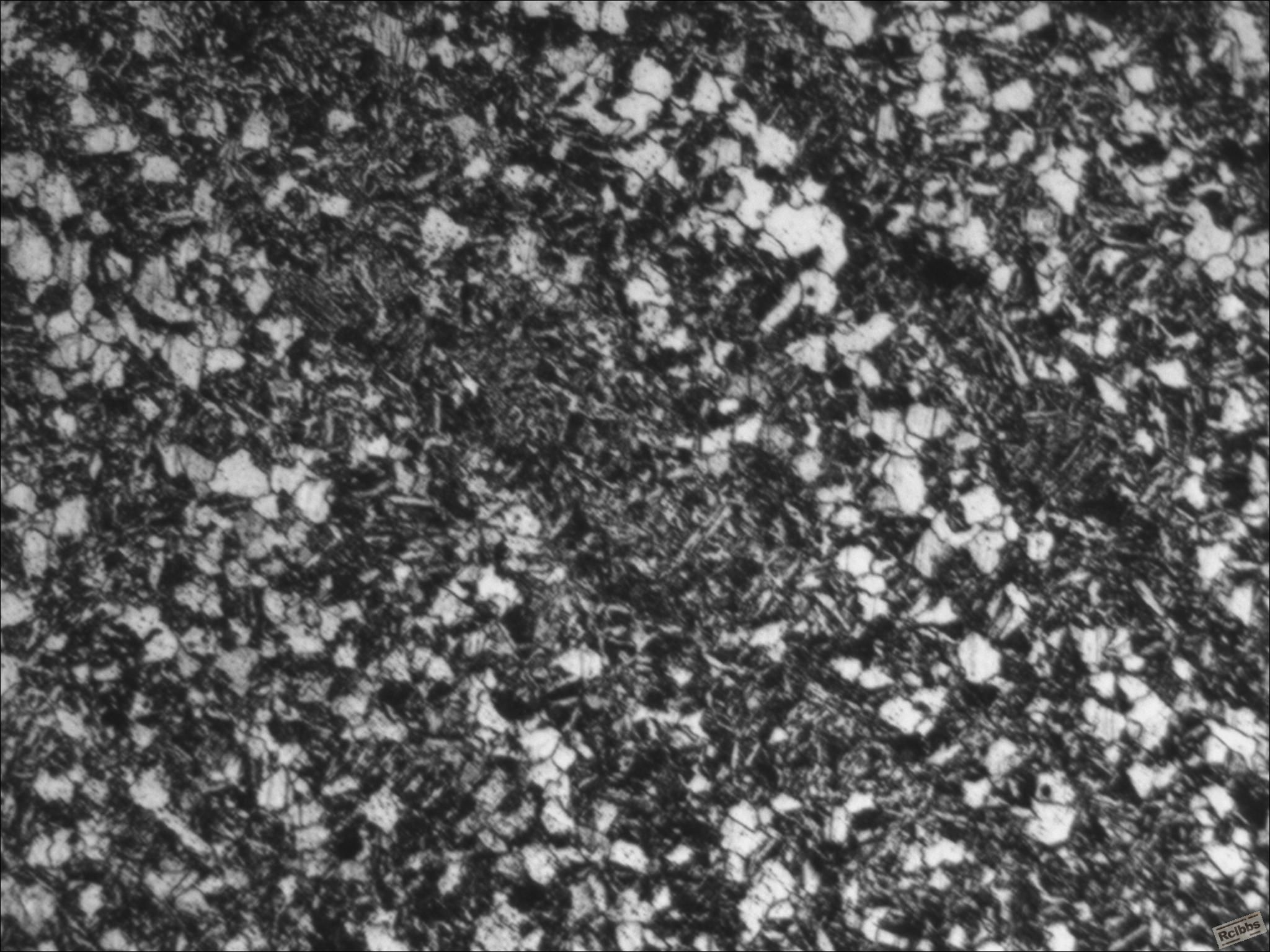

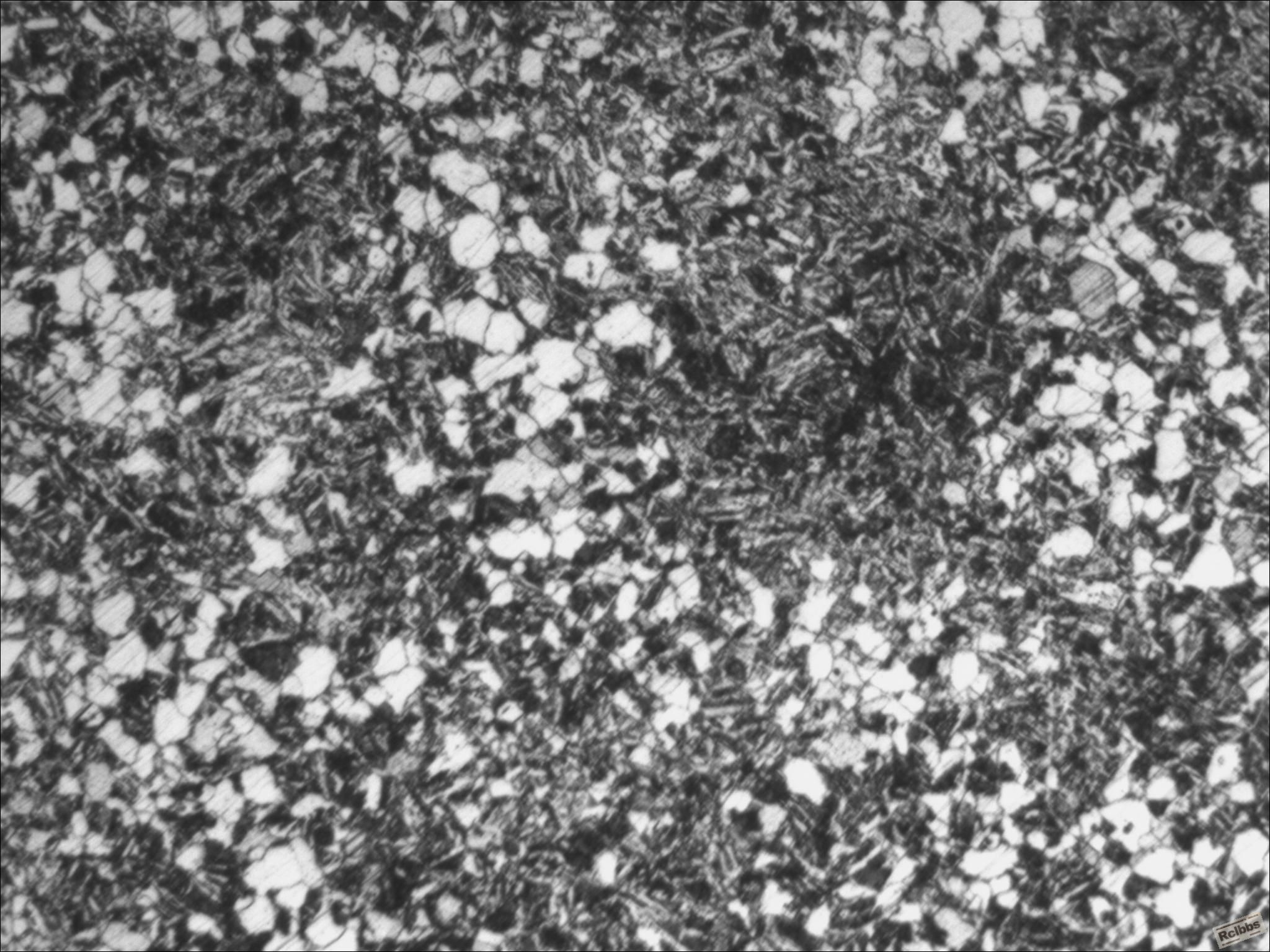

发图的时候编辑的不好,前面的是200倍和400倍的,下面两张都是100倍的,大家不要直接看我高倍下的金相就判断啊
回复

使用道具 举报

签到天数: 49 天

[LV.5]常住居民I

发表于 2013-5-2 11:06:21 | 显示全部楼层
锻造变形比不够,锻造组织过热,正火未完全消除造成组织遗传
回复

使用道具 举报

签到天数: 75 天

[LV.6]常住居民II

发表于 2013-5-4 13:48:34 | 显示全部楼层
感觉没有过热啊。正火冷却太快了吧?用等温正火试试。
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-5-6 07:47:47 | 显示全部楼层
huagp 发表于 2013-5-4 13:48
感觉没有过热啊。正火冷却太快了吧?用等温正火试试。

这是我们等温正火出来的,心部这个情况,表面还好
回复

使用道具 举报

签到天数: 27 天

[LV.4]偶尔看看III

发表于 2013-5-6 17:45:55 | 显示全部楼层
算是微观缺陷,是工件失效的源头
回复

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2025, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2025-6-24 05:36 , Processed in 0.064483 second(s), 22 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
