弹簧材料54SiCr6金相分析

jokyplpl

各位老师，54SiCr6淬火低温回火后（具体工艺不清楚，是外协厂供的产品），表面为回火马氏体（T），心部组织有网状组织（比周围回火马氏体颜色亮一些）出现，经分析，也是回火马氏体T，请问是什么原因造成的呢，我分析为奥氏体化不充分，碳扩散的不充分。照片稍后会上传。请各位老师帮帮分析一下。

清霜

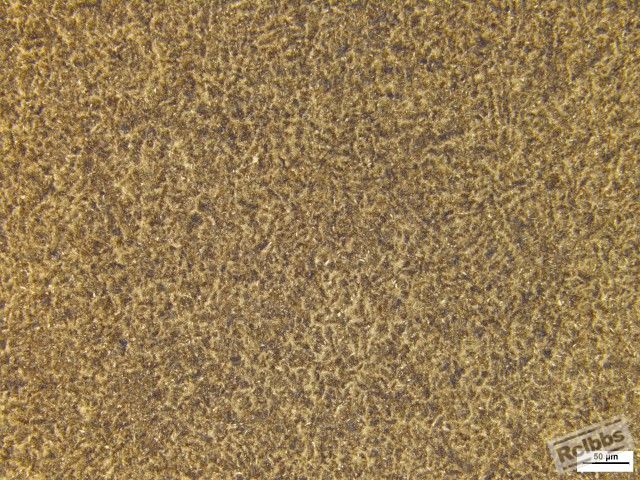

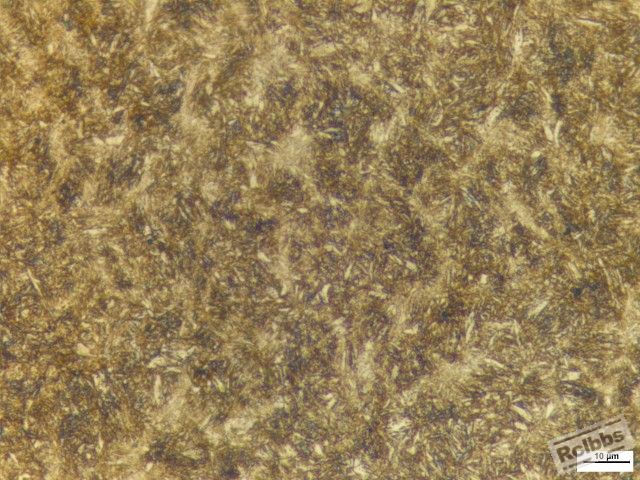

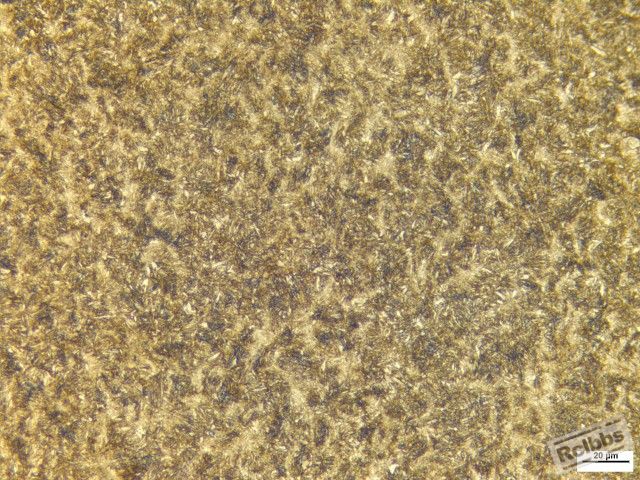

照片？我也是做弹簧的，我发几张上来，你看看是不是这个啊。心部200x心部500x心部1000x

jokyplpl

对的对的，就是这样的

jokyplpl

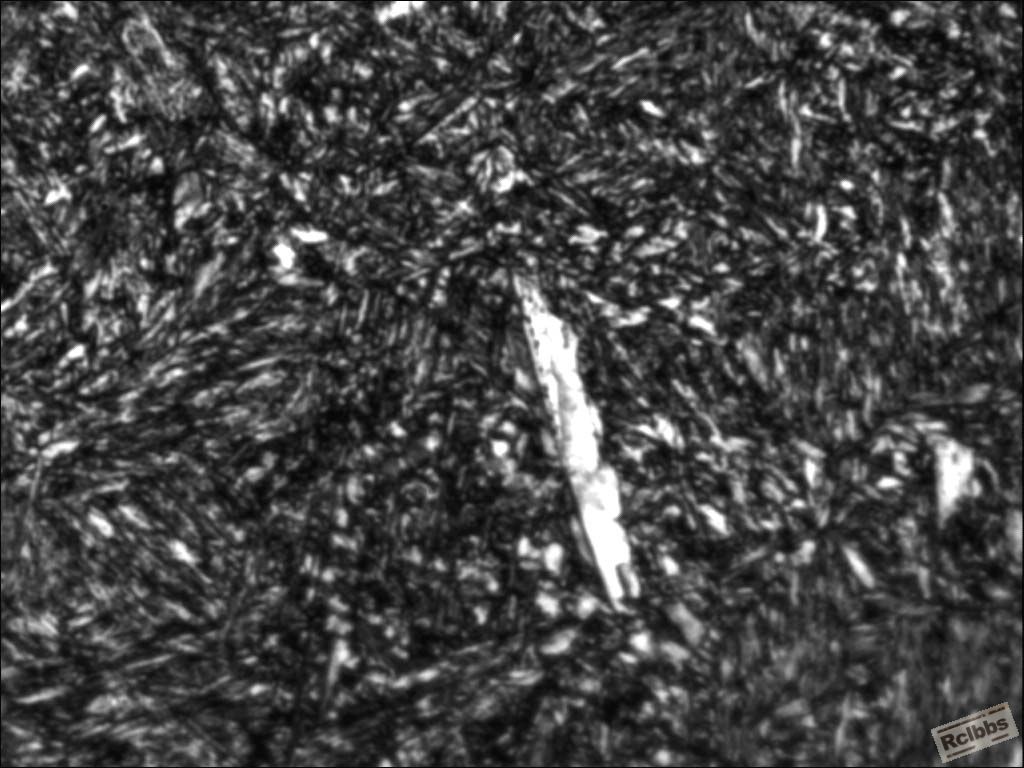

请问图中的白色是什么组织，有人说碳化物偏析，但是该材质是亚共析钢，不应该有碳化物啊，除非原材料偏析比较严重

jokyplpl

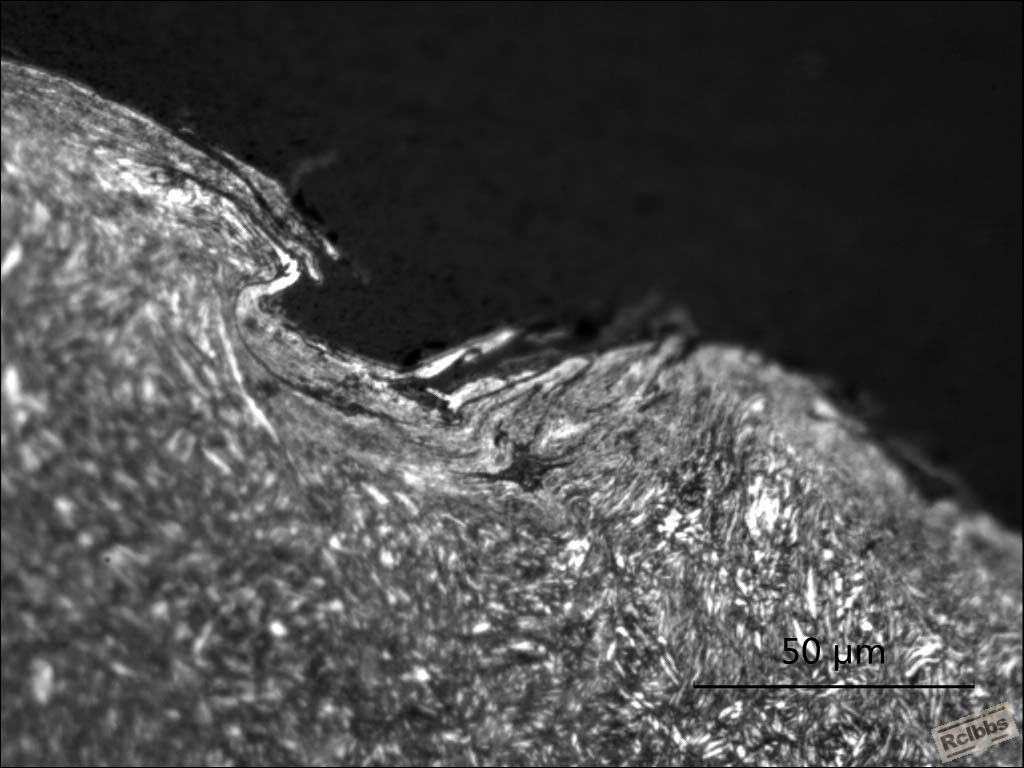

表面有一凹坑，貌似不像表面喷丸造成的，这个是疲劳断裂的原因吗

leeyoung007

枝晶偏析。~~~~~~~~~~~~~~~~。你那个大块的白色组织不是碳化物，是板条马氏体回火后的组织。

清霜

jokyplpl 发表于 2013-5-29 13:02
对的对的，就是这样的

我以前也在问这个是什么，我还怀疑是冷却速度那些问题，因为只出现在心部。现在几乎可以肯定的说是偏析问题。弹簧拉拔钢材几乎都有的现象，我曾经去过材料厂家问过这个情况，他说是没法消除的，都存在这种情况。我说可以不可以延长保温时间均匀成份，但是这样又会造成晶粒粗大。

清霜

jokyplpl 发表于 2013-6-1 17:52
请问图中的白色是什么组织，有人说碳化物偏析，但是该材质是亚共析钢，不应该有碳化物啊，除非原材料偏析比 ...

个人估计是制样的问题。

jokyplpl

清霜 发表于 2013-6-4 19:42
个人估计是制样的问题。

不是呀，其他区域也出现类似的组织，不好理解。
