45钢退火处理组织是否正常

在网上看风景

45钢840退火，随炉冷却到600℃左右,出炉，在空气中冷却。测得硬度HB 173  175  179 。仪器评级晶粒度等级为7～9级。珠光体含量在40～55%，而铁素体仅占视场5～8%。附上从金相取出图片。请各位大师帮忙分析下。小弟刚接触金相半年左右。初步分析该组织为网状铁素体和颗粒状或团状铁素体不知是否正确。弱弱问下45钢金相组织怎样才算合格，还有铁素体和珠光体含量总和是否要100%。用的仪器是BMM202E。

在网上看风景

网状铁素体和颗粒状或团状珠光体，输错了。

在网上看风景

做45钢正常要放大几倍。平常做球墨铸铁放大10X10，而45钢放大50X10是否正确（相当于500倍）

leeyoung007

Test pieces preparation is horrible. So the phase percentage analysis is impossible.

cumtkxq

楼上说的对

这么模糊的金相

能分析对才怪呢

练好基本功吧

木子首晨

楼主重新制样吧，不然分析不明白，

在网上看风景

木子首晨 发表于 2013-6-5 17:12
楼主重新制样吧，不然分析不明白，

O，可能是图像获取方法不对，我制作样品的时候都磨得跟镜子差不多，还用尼龙布之类的东西抛光。正常图片你们是怎样获取的，还有正常退火组织是怎样的

木子首晨

你现在照出来的照片有点虚。所以才提出来让您重新制样

刘武乐

在网上看风景 发表于 2013-6-6 10:51
O，可能是图像获取方法不对，我制作样品的时候都磨得跟镜子差不多，还用尼龙布之类的东西抛光。正常图片你 ...

楼主是不是焦距没有调好？？

在网上看风景

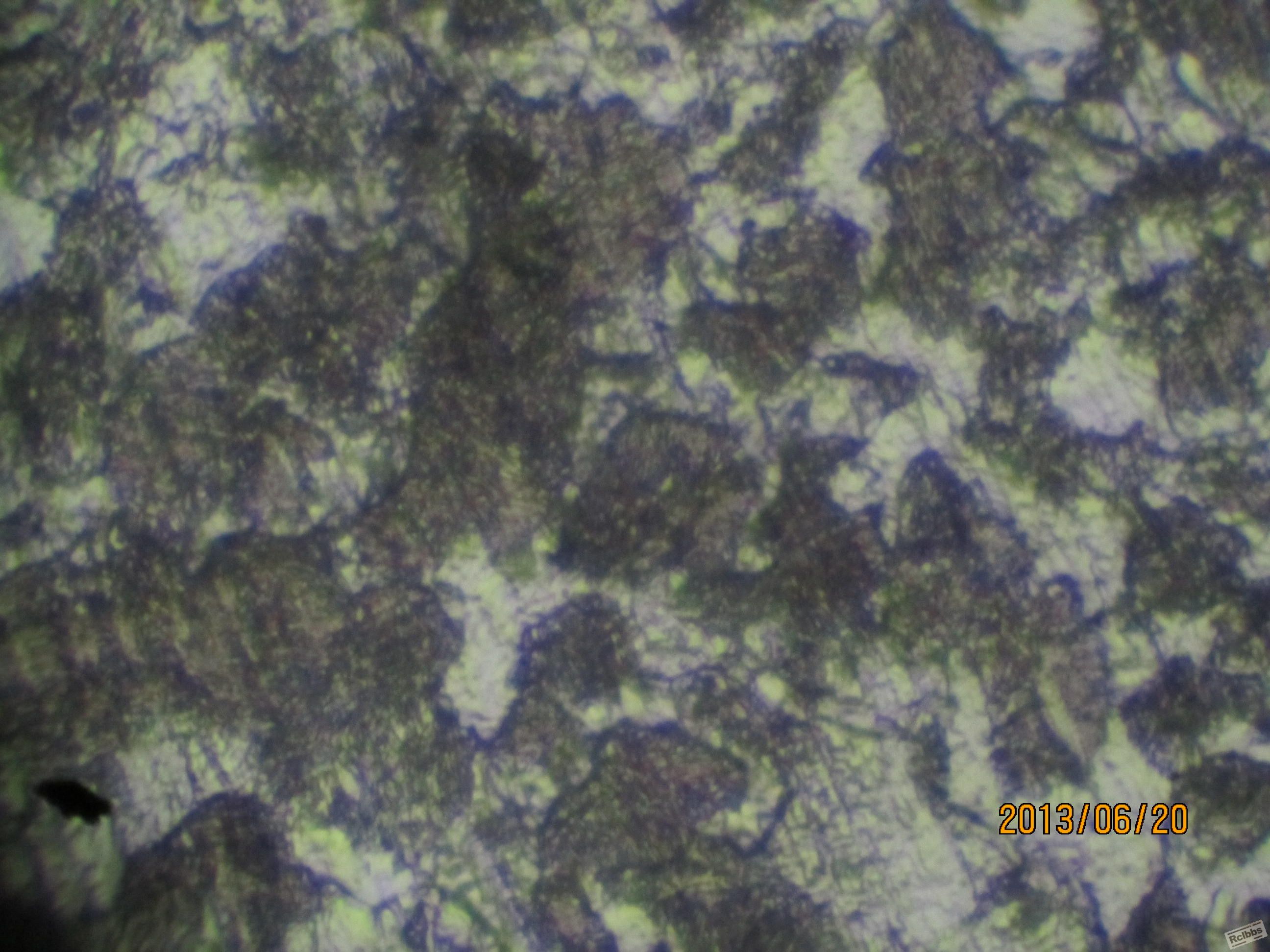

硬度在167到170布氏硬度

zhaobofairy

这图也太糊了，不能做好一点啊

在网上看风景

zhaobofairy 发表于 2013-6-20 16:17
这图也太糊了，不能做好一点啊

怎样取样，可以告诉我吗？我那个是用照相机对着目镜照着，机器本身也带了摄像机，但取样的时候不太清楚

腊月寒沫

"珠光体含量在40～55%，而铁素体仅占视场5～8%。"
那么剩下的部分是什么相？

在网上看风景

jiaojiaosai 发表于 2013-6-22 02:16
"珠光体含量在40～55%，而铁素体仅占视场5～8%。"
那么剩下的部分是什么相？

这是仪器自动评的，剩下的我也不清楚。这问题我也一直搞不清楚。

腊月寒沫

正常退火评级用的是100倍视场。球化评级用的是500倍
对照国标得明个儿早上查查了，现在没记住。
