SUM24L渗碳后部分零件表面出现铁素体，为什么？

枫林 · 发表于 2013-6-25 19:00:49

各位高手，
请教下，我司有款产品SUM24材料，渗碳处理，要求HV450-600，热处理后客户在装配线发现铆接有问题，后经确认部分零件硬度偏低只有HV260-320，经金相组织分析发现零件表面有白亮层（铁素体）出现，即脱碳现象。但问题是，热处理商分析说是材料脱碳问题，860渗碳，铁素体无法转变成奥氏体，则碳无法渗入，热处理后硬度就只是淬火硬度，所以很低。但我认为，这样解释也无法排除是渗碳脱碳导致的，请大家帮忙分析下真正原因！

子玄 · 发表于 2013-6-25 19:40:19

我不同意这样的解释.你金相相片太小了,很难区分

枫林 · 发表于 2013-6-25 21:38:26

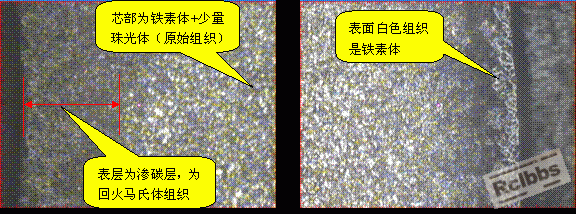

补充：左边这张是正常的渗碳组织，右边的图片是脱碳组织，最右边那个白色组织就是铁素体脱碳层。抽检10个零件有5个硬度在HV0.3 500以上，有5个却是HV0.3 260-330范围。

leeyoung007 · 发表于 2013-6-26 08:55:43

枫林发表于 2013-6-25 21:38
补充：左边这张是正常的渗碳组织，右边的图片是脱碳组织，最右边那个白色组织就是铁素体脱碳层。抽检10个零 ...

你说的是对的，存在脱碳。~~~~~~~~~~~

zbw99012333 · 发表于 2013-6-26 09:35:31

供应商的解释不是很合理：我们可以看到有一个渗碳区（颜色更黑），表面脱碳（白色）；
所以从金相的分析结果我们可以推断：在热处理过程中渗碳后脱碳的可能性要更大很多。

龙游河边人 · 发表于 2013-6-26 11:01:23

原材料脱碳论站不住脚。不过860度渗碳能有多大渗层也是疑点。如果时间足够。补碳是必然的。不存在原材料脱碳还存在的可能，不过由于炉体漏气，渗碳过程脱碳不能排除。

zhaobofairy · 发表于 2013-6-26 15:08:24

同意六楼观点，见过炉体漏气渗碳过程脱碳。。。。

枫林 · 发表于 2013-6-26 16:41:06

但问题是同批热处理产品，有硬度合格的也有不合格的，在热处理过程会突然出现漏气吗？

		自动登录	找回密码
密码			免费注册

[求助] SUM24L渗碳后部分零件表面出现铁素体，为什么？

本帖子中包含更多资源

评分
