传几张图片大家帮忙一起分析下

师父领进门 · 发表于 2013-7-1 09:51:33

这几张照片都是低碳低合金的材料，在做前期开发时做的金相照片

师父领进门 · 发表于 2013-7-1 09:56:46

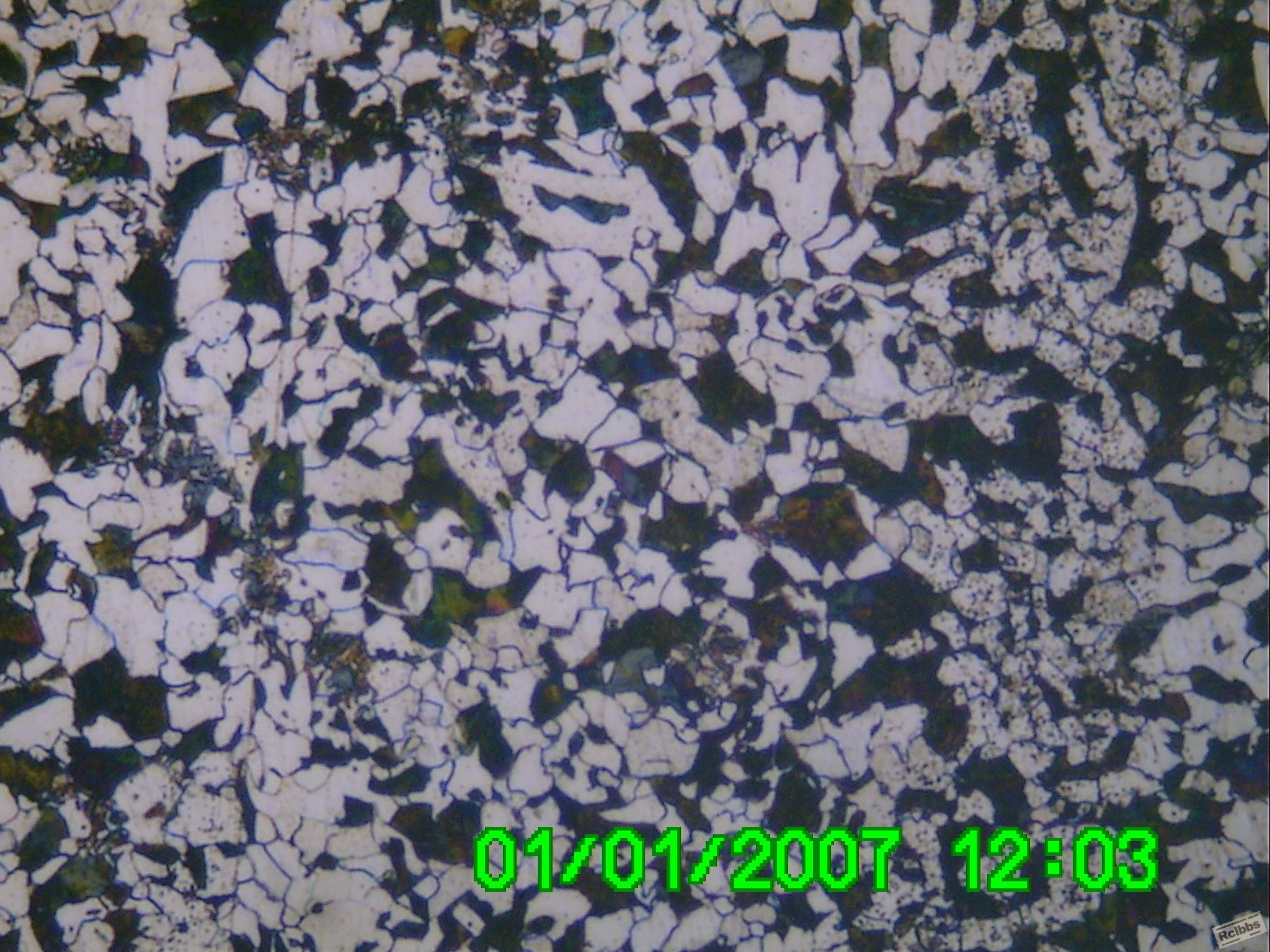

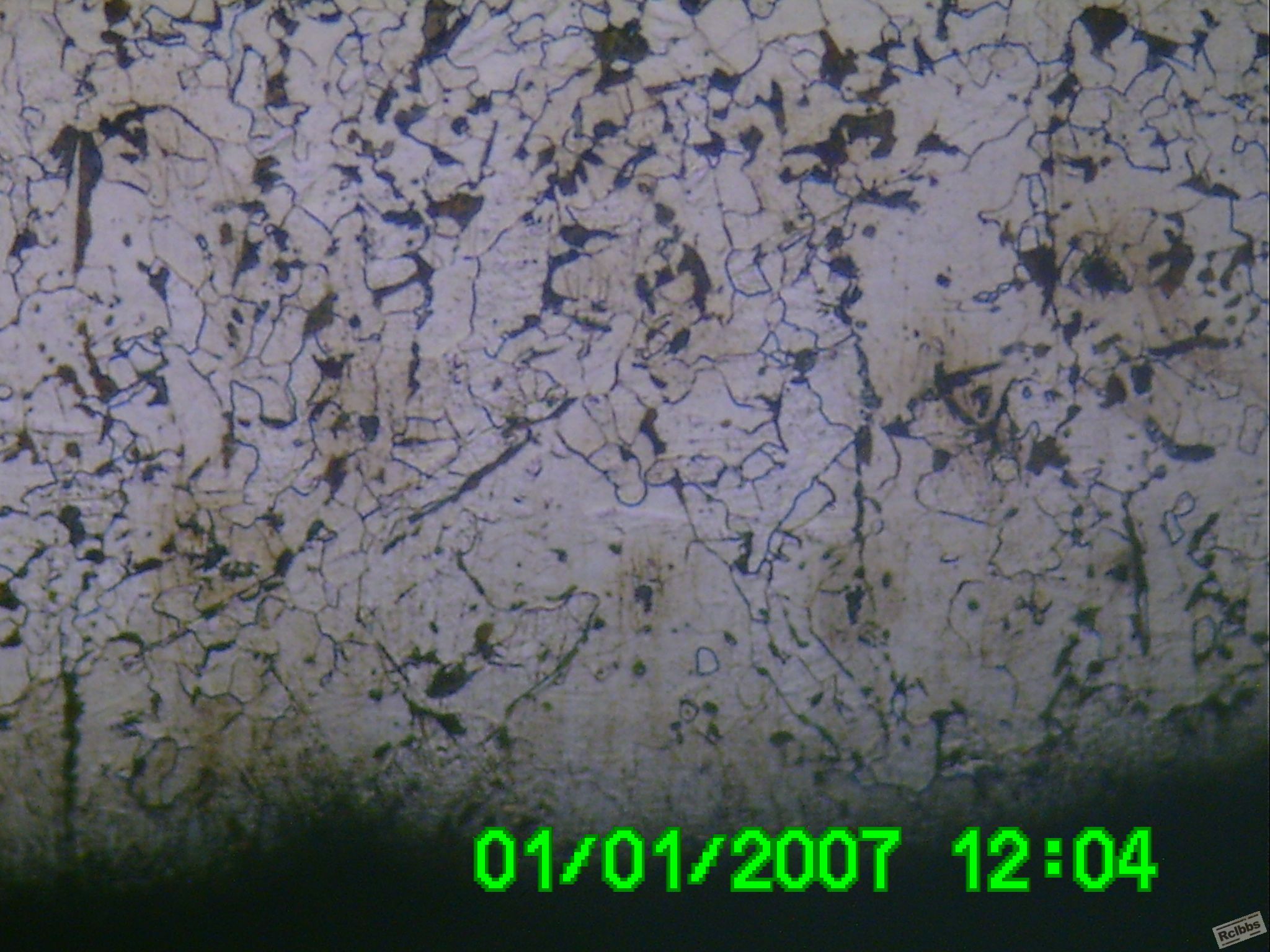

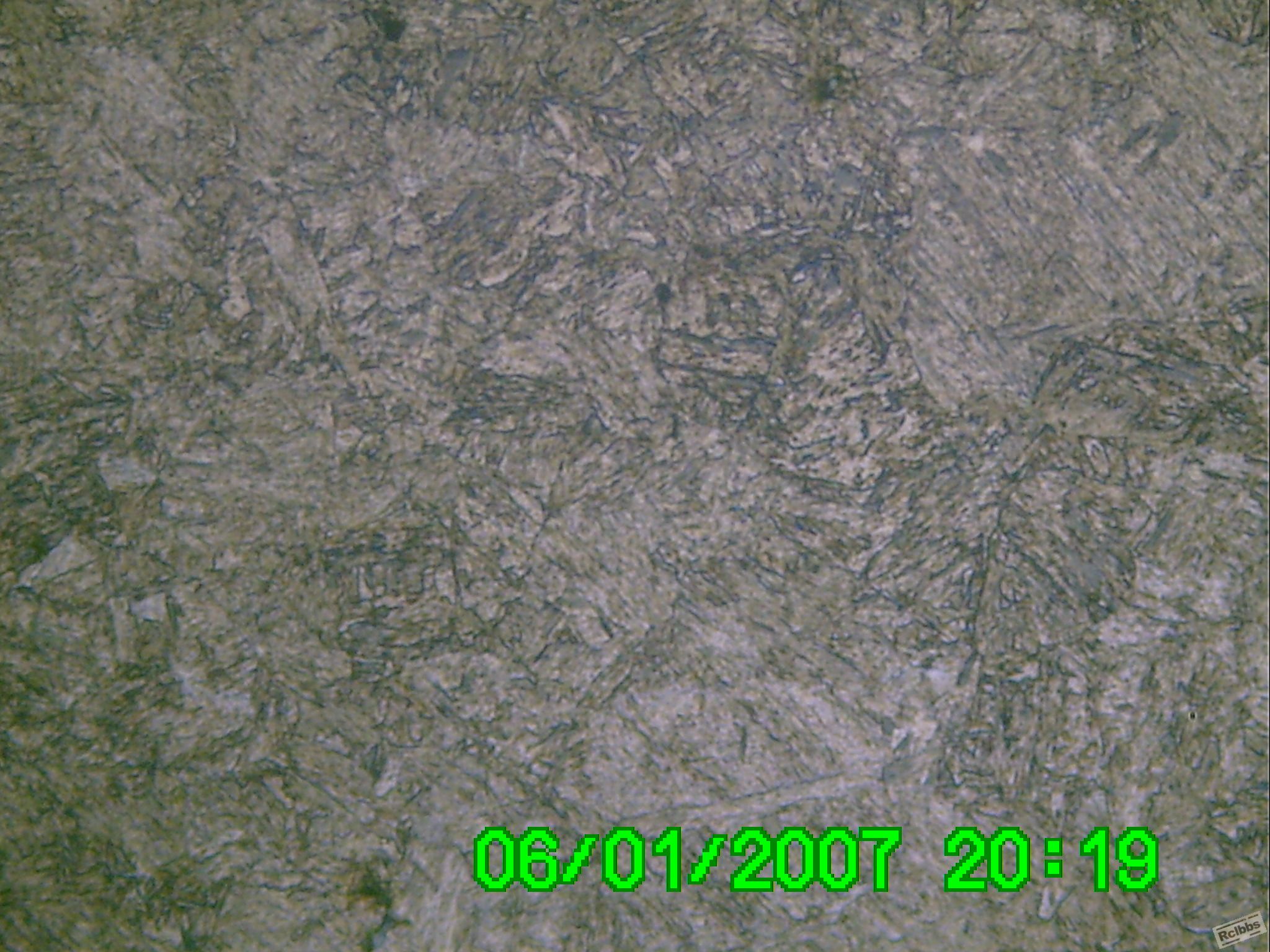

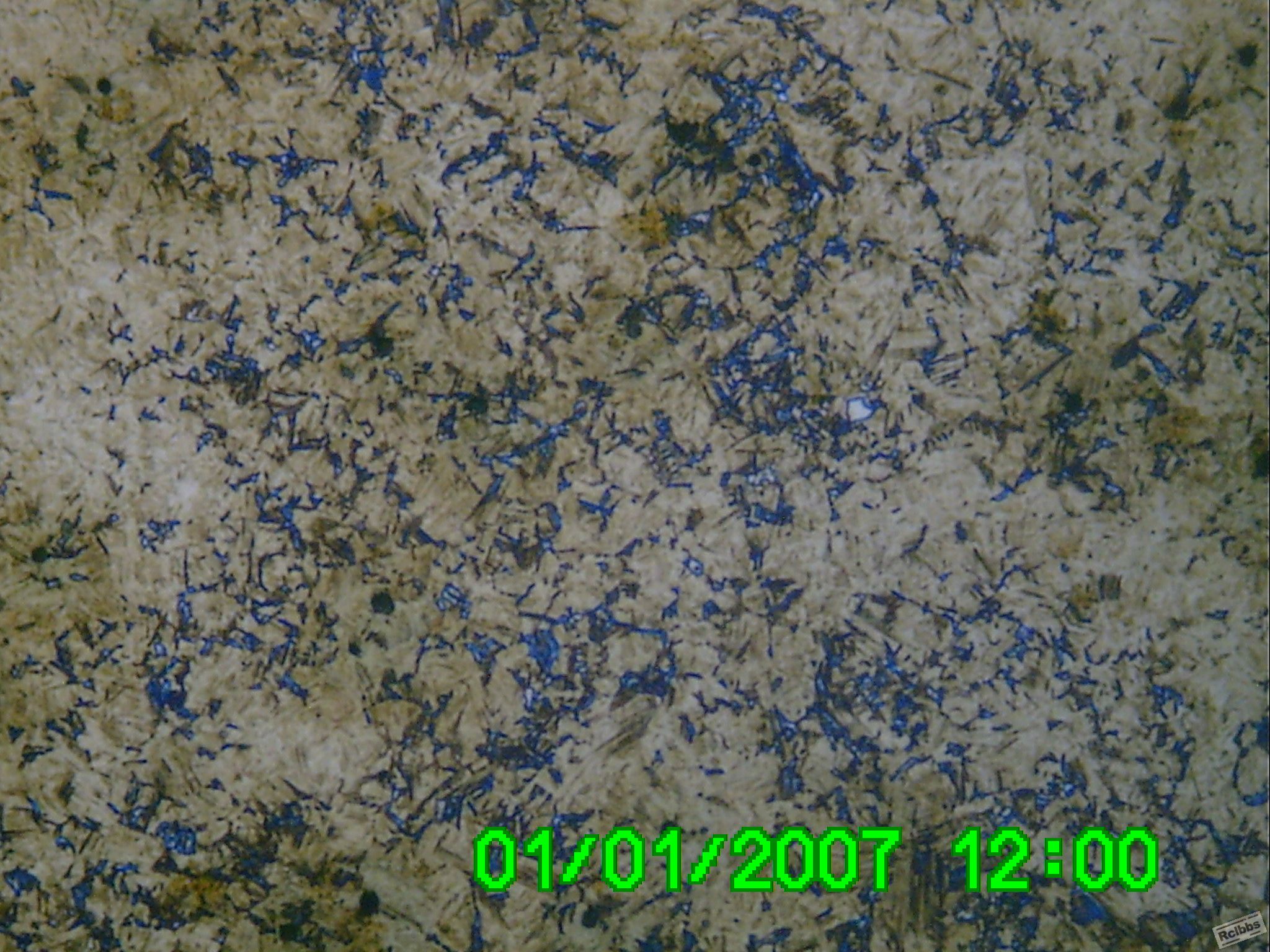

8#9#为正火态金相9#为边缘脱碳层，8#为心部组织为铁素体+珠光体，各位老师帮忙看下12号的马氏体含量有多少，2#图片组织是不是太粗大了。

HRC · 发表于 2013-7-1 16:17:09

12号的马氏体含量有80%左右，2#图片组织是有点粗大。

清霜 · 发表于 2013-7-1 22:24:14

这材料含碳量低于.25嘛？感觉正火珠光体好多哦。低碳马氏体是板条马氏体，板条马氏体看上去比较粗，建议做晶粒度检测。

jinanfengzhi · 发表于 2013-7-2 08:44:37

顶一下，进行学习探讨

师父领进门 · 发表于 2013-7-2 11:09:42

清霜发表于 2013-7-1 22:24
这材料含碳量低于.25嘛？感觉正火珠光体好多哦。低碳马氏体是板条马氏体，板条马氏体看上去比较粗，建议做晶 ...

嗯，碳含量≤0.25，我也感觉珠光体较多，我都有点怀疑是不是偏析太厉害了，采纳您的意见，后续做了晶粒度继续上传。

		自动登录	找回密码
密码			免费注册

[求助] 传几张图片大家帮忙一起分析下
