[讨论] 关于齿轮返修的问题?

[复制链接]

签到天数: 7 天

[LV.3]偶尔看看II

发表于 2013-7-6 08:38:33 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

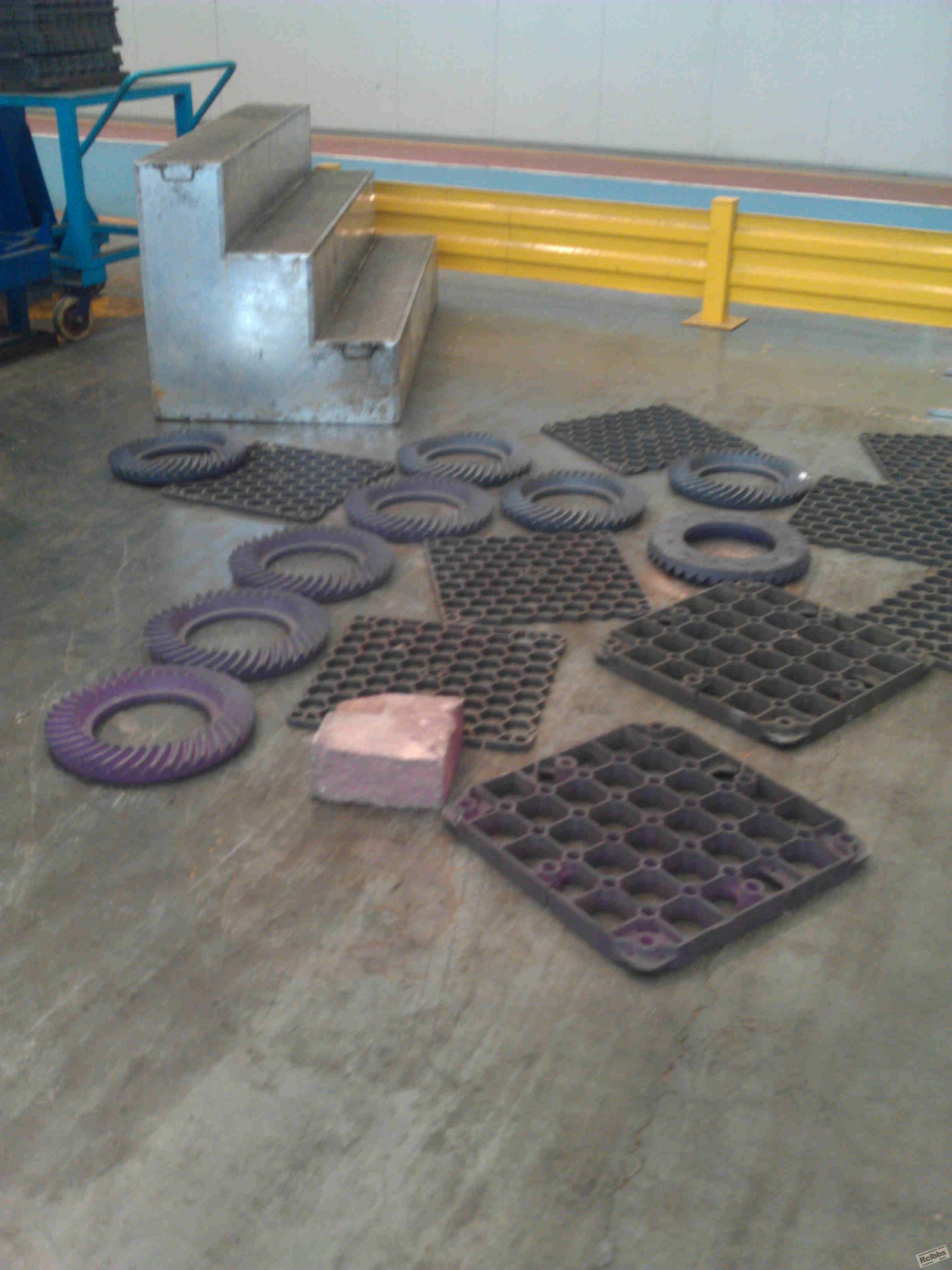

    各位大侠,小弟初入江湖,最近公司连续炉出现故障,不得不在高温状态,开炉处理,虽然通有足量的安全氮气,但是还是导致高温扩散区部分齿轮表面严重脱碳,表面硬度不够格,还有一批没有淬上火。所以我想这批齿轮能不能返修补渗,但是这样就关系到一个,渗层控制问题,还有二次淬火问题,在这里请教一下各位大侠,有没有更好地解决办法,小弟不胜感激。感激涕零!!

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

评分

参与人数 1热处理币 +10 收起 理由
stove + 10 感谢支持!本主题已获得论坛微博(微信)推荐.

查看全部评分

该用户从未签到

发表于 2013-7-8 21:17:01 | 显示全部楼层
是调质处理表面脱碳吗?机加留量够的话,可以渗碳处理,除了齿面和齿轮端面外防渗保护。
回复 支持 反对

使用道具 举报

签到天数: 7 天

[LV.3]偶尔看看II

 楼主| 发表于 2013-7-9 16:18:08 | 显示全部楼层
有没有同行指导一下 自己顶
回复 支持 反对

使用道具 举报

签到天数: 99 天

[LV.6]常住居民II

发表于 2013-7-9 18:53:23 | 显示全部楼层
我建议你还是先做金相看看,
具体的情况如何,再做决定如何返工。
回复 支持 反对

使用道具 举报

签到天数: 11 天

[LV.3]偶尔看看II

发表于 2013-7-10 14:43:36 | 显示全部楼层
    这样的问题我也碰到过,请问你们是单排连续炉还是双排连续炉啊?是哪个厂家制造的设备?你们是几盘放一个试样的啊?
    你说齿轮表面严重脱碳,表面硬度不合格,还有一批没有淬上火。请问有没有造成严重或轻微氧化现象呢?

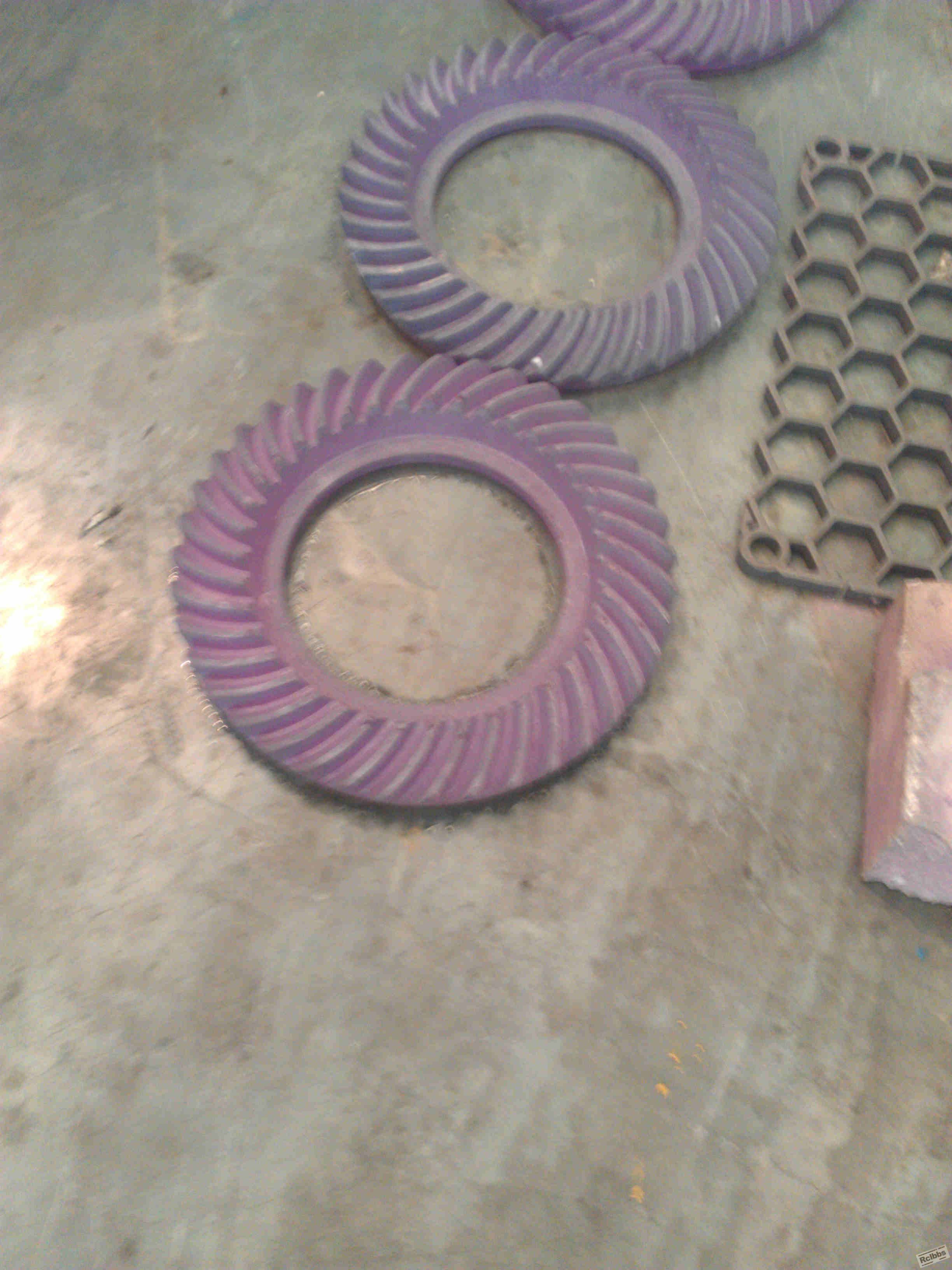

    脱碳、硬度不合格、没有淬上火都可以返工,可造成严重氧化就只能报废处理了。从你上传的图片上看是汽车上的盆齿吧!但是返工后变形会增大不好控制,有效硬化层与表面硬度应该没什么问题,只要返工工艺合适能满足技术要求。
回复 支持 反对

使用道具 举报

签到天数: 11 天

[LV.3]偶尔看看II

发表于 2013-7-10 17:06:24 | 显示全部楼层
yuhang5580 发表于 2013-7-8 21:17
是调质处理表面脱碳吗?机加留量够的话,可以渗碳处理,除了齿面和齿轮端面外防渗保护。

有汽车盆齿调质处理的吗?
回复 支持 反对

使用道具 举报

签到天数: 7 天

[LV.3]偶尔看看II

 楼主| 发表于 2013-7-11 15:13:18 | 显示全部楼层
金华热处理 发表于 2013-7-10 14:43
这样的问题我也碰到过,请问你们是单排连续炉还是双排连续炉啊?是哪个厂家制造的设备?你们是几盘放一 ...

双排连续炉 爱协林  一般一盘放五个盆齿  表面没有起氧化皮 但是肯定氧化了   我们打算缩短周期 返修处理 也做过一个试验件  有效层深 超标 其余的还可以 我们打算减周期  降碳势 返修 但是 温度与原先工艺 是不是也得作出相应的调整,请不吝赐教!!
回复 支持 反对

使用道具 举报

签到天数: 7 天

[LV.3]偶尔看看II

 楼主| 发表于 2013-7-11 15:27:04 | 显示全部楼层
金华热处理 发表于 2013-7-10 14:43
这样的问题我也碰到过,请问你们是单排连续炉还是双排连续炉啊?是哪个厂家制造的设备?你们是几盘放一 ...

你好  我们是双排连续炉 爱协林  一般一盘五个盆齿  这批齿轮表面没有氧化皮 但是肯定氧化了  炉内的有一部分起了氧化皮  我们做了相关实验 但是有效层深 有点超标,所以我们想缩短周期 降低碳势试一试,不知道你们有没有这方面的经验,请不吝赐教。!!谢谢!!
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-7-12 14:14:34 | 显示全部楼层
我想谁都没这方面的丰富经验,只有靠你自己试验了。期待你的成功!!
回复 支持 反对

使用道具 举报

签到天数: 11 天

[LV.3]偶尔看看II

发表于 2013-7-12 14:21:46 | 显示全部楼层
卯金刀 发表于 2013-7-11 15:27
你好  我们是双排连续炉 爱协林  一般一盘五个盆齿  这批齿轮表面没有氧化皮 但是肯定氧化了  炉内的有一 ...

       赐教谈不上,我们也是双排炉,我们是每六盘放一个试块,不知你们有没有放试块或者是间隔几盘放一个试块。要是放有试块把全部试块做一下金相,再把你认为氧化最严重的实物也解剖一个也检验一下与试块做个比较,根据实际情况制定返工工艺,温度可以适当低一点,碳势不需要降低;周期吗根据试块与实物解剖检验结果来定。
       我建议氧化严重的作报废处理,另要是有多用炉根据试块检验结果放多用炉返工,因为双排炉每个区域的产品渗碳层都不一样,所以根据试块检验结果分开返工比较保险。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-7-12 21:00:55 | 显示全部楼层
也只能先检测下渗层和脱碳情况,在根据渗速估算渗碳时间(节拍),行不行只能试了才知道。楼上都说了,严重氧化只能报废。
回复 支持 反对

使用道具 举报

签到天数: 19 天

[LV.4]偶尔看看III

发表于 2013-9-1 09:42:18 | 显示全部楼层
我们也遇到过连续炉出故障停炉降温的情况,每五盘刨切工件检验渗层根据检验结果在多用炉返工补渗处理。
回复 支持 反对

使用道具 举报

签到天数: 531 天

[LV.9]以坛为家II

发表于 2013-9-2 07:09:31 | 显示全部楼层
返修补渗是可以的,只要这些零件还留有足够的机加工余量。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-9-11 10:03:55 | 显示全部楼层
你们盆齿不是压淬吗?根据试样情况定返修方案,变形最好采用压淬。可以解决
回复 支持 反对
