冲击子做冲击实验渗碳层脱落

孙建国 · 发表于 2013-7-17 11:38:07

求助，我司一批冲击子材料20CrMnTi,渗碳层0.6——0.8，硬度56——58（多用炉是仿丰东炉）

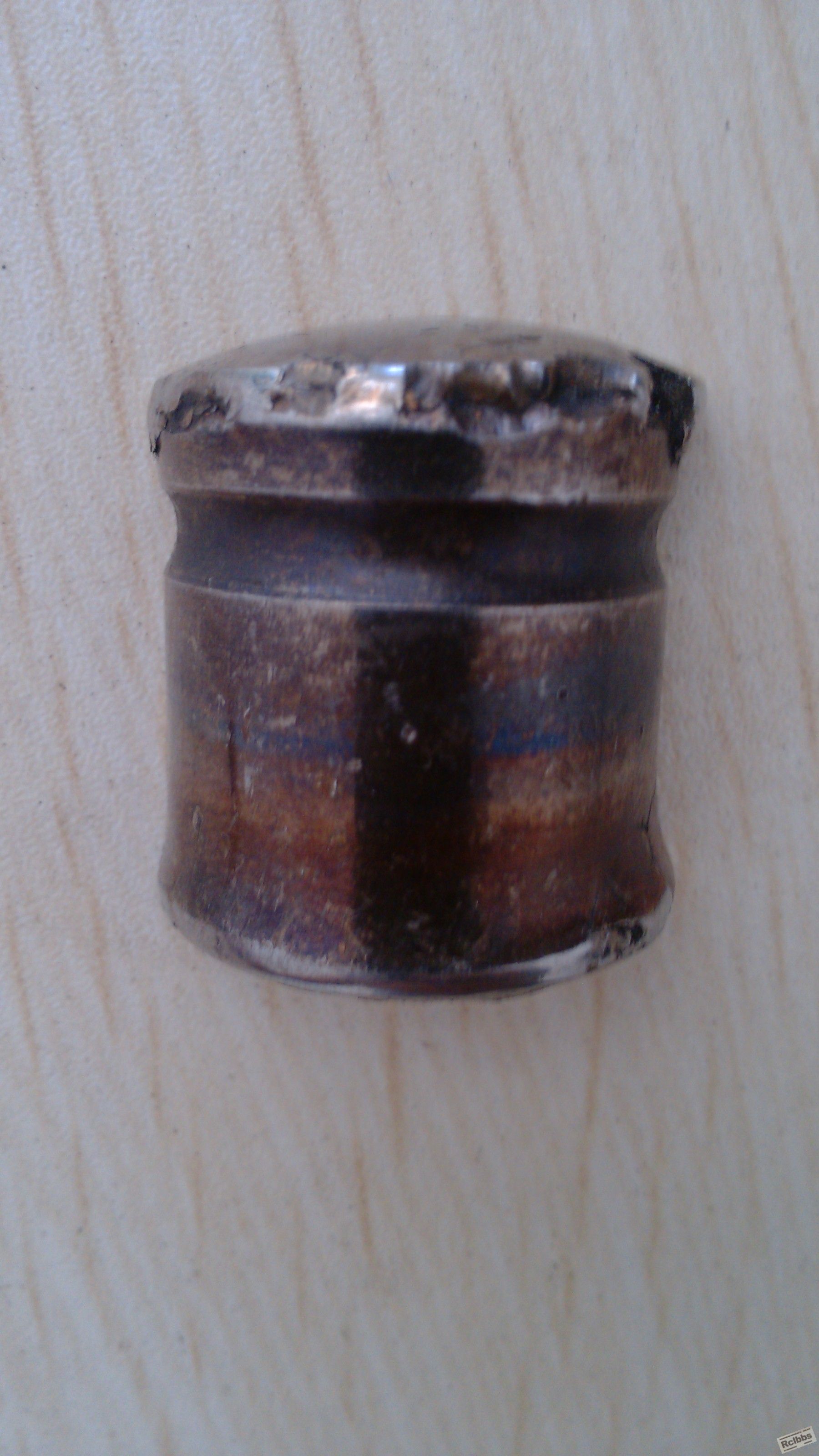

工艺是910度渗碳，860淬火，金相合格，但是发到客户，做冲击实验时，容易掉块，见附图

一荤三素 · 发表于 2013-7-18 17:48:25

太脆了吗？

黄华山 · 发表于 2013-7-18 17:55:20

金相组织有检查吗?是否碳化物和马氏体级别太高.

孙建国 · 发表于 2013-7-25 20:51:33

黄华山发表于 2013-7-18 17:55
金相组织有检查吗?是否碳化物和马氏体级别太高.

碳化物2级马氏体三级

lyyanlaoshi · 发表于 2013-7-25 20:58:05

我看手机看不到图片。估汁浓度梯度有问题，过渡层增大点。来自: Android客户端

		自动登录	找回密码
密码			免费注册

[求助] 冲击子做冲击实验渗碳层脱落
