关于20钢渗碳心部组织

冯亚斌 · 发表于 2013-7-20 10:07:45

本帖最后由冯亚斌于 2013-7-22 07:49 编辑

各位老师：两件产品渗碳淬火后的心部组织有差异，材料20钢，请鉴定一下组织。

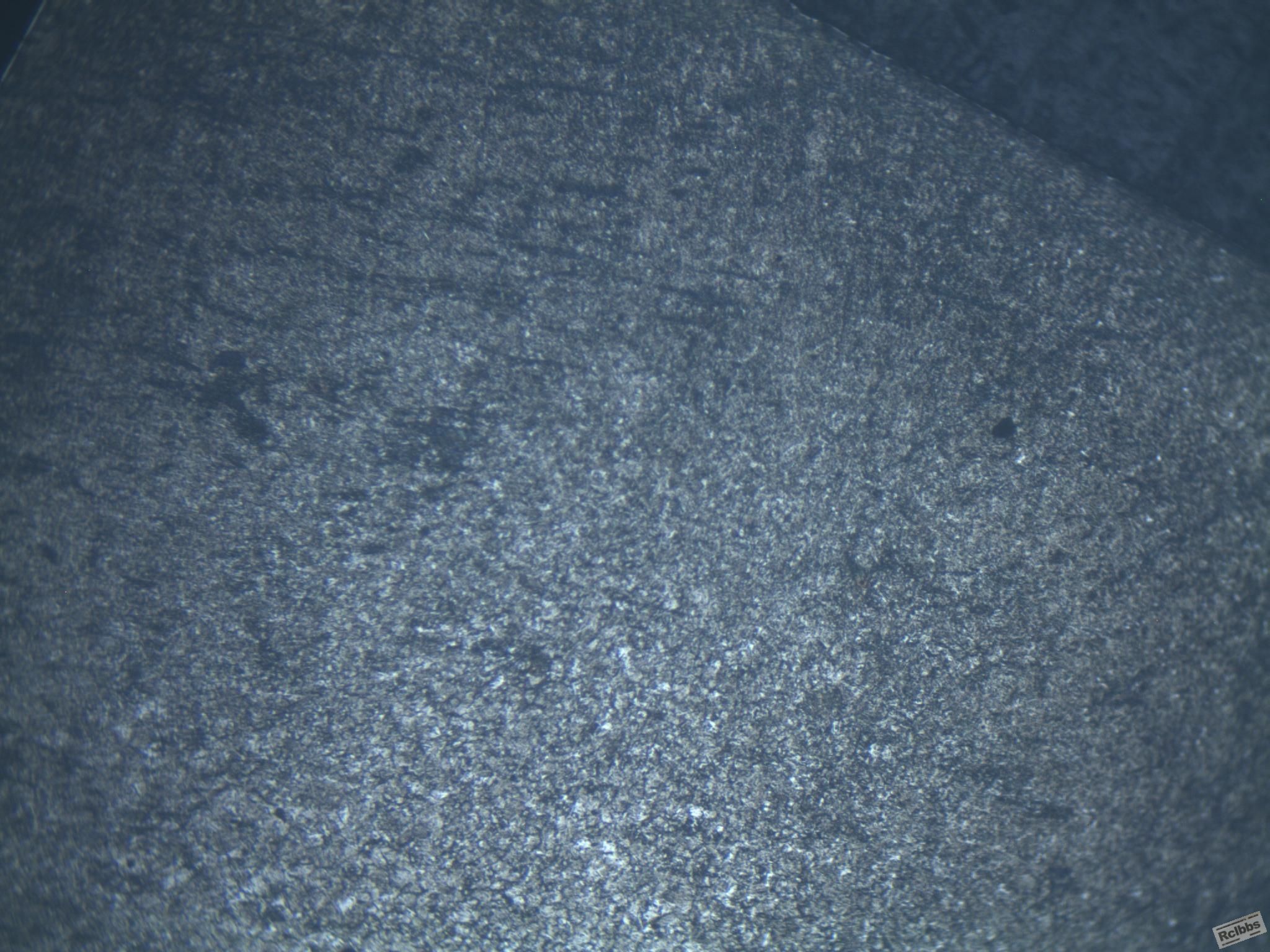

件1：100倍

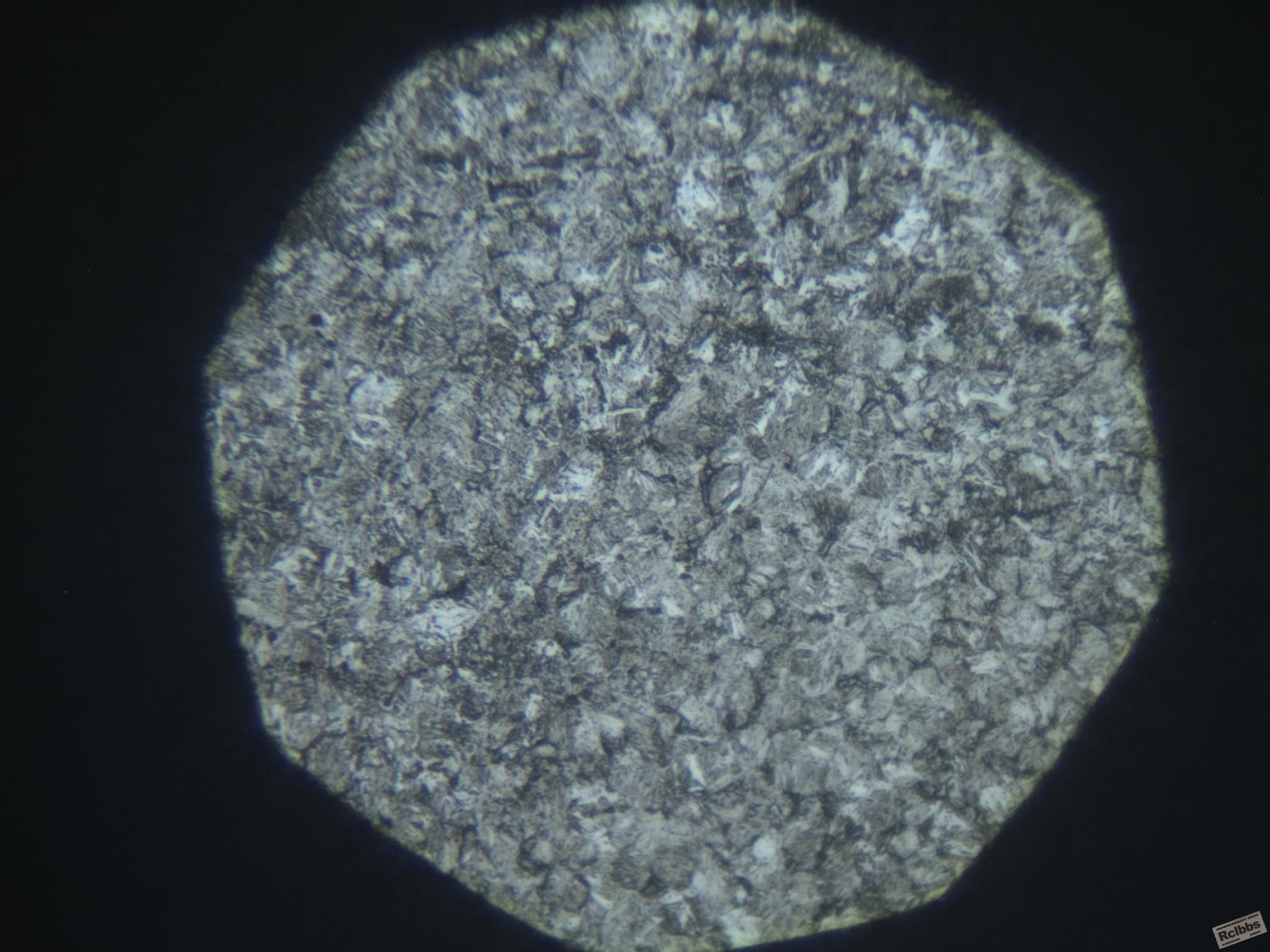

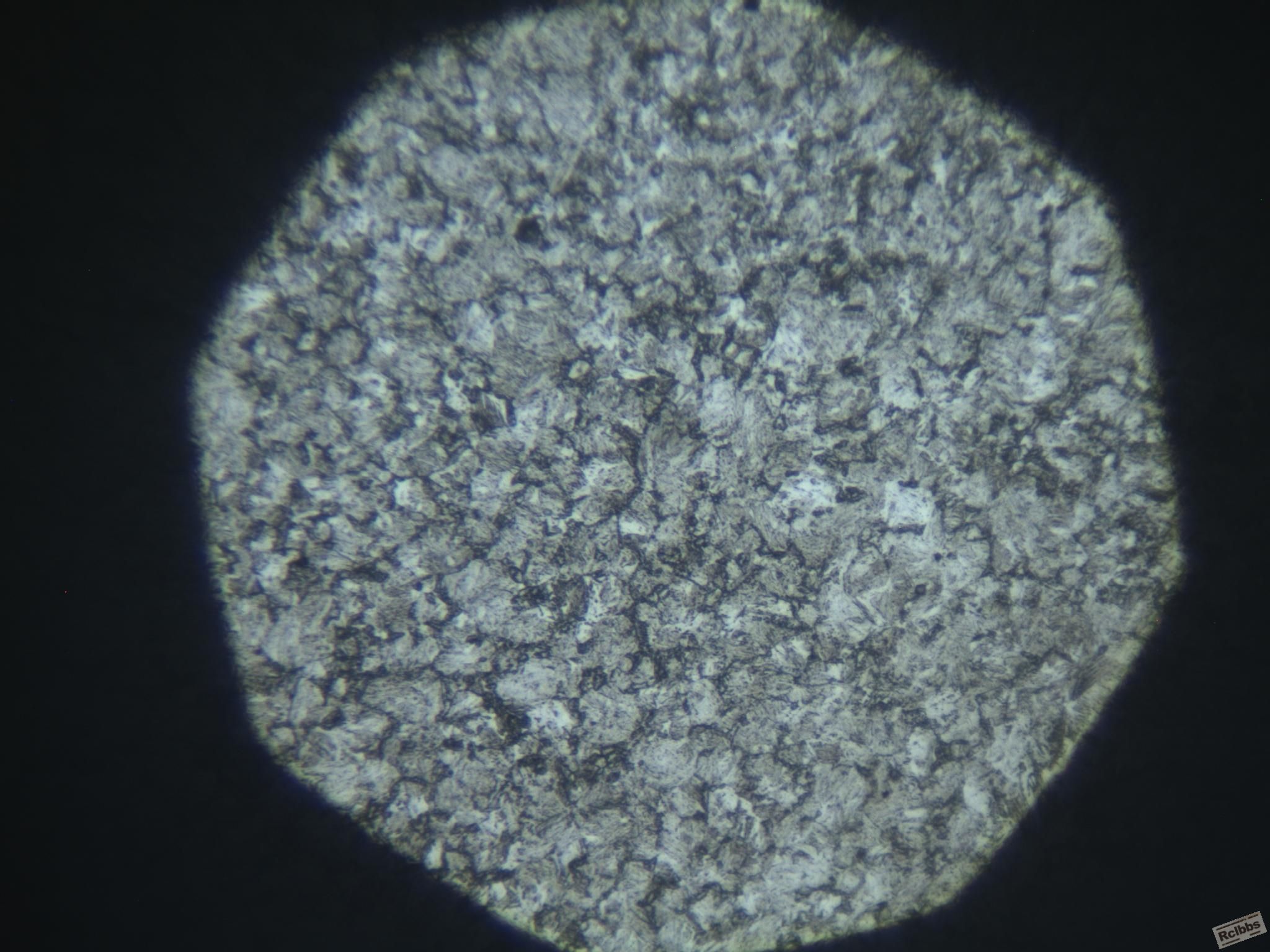

400倍，心部硬度为406~415HV，是低碳马氏体吗？

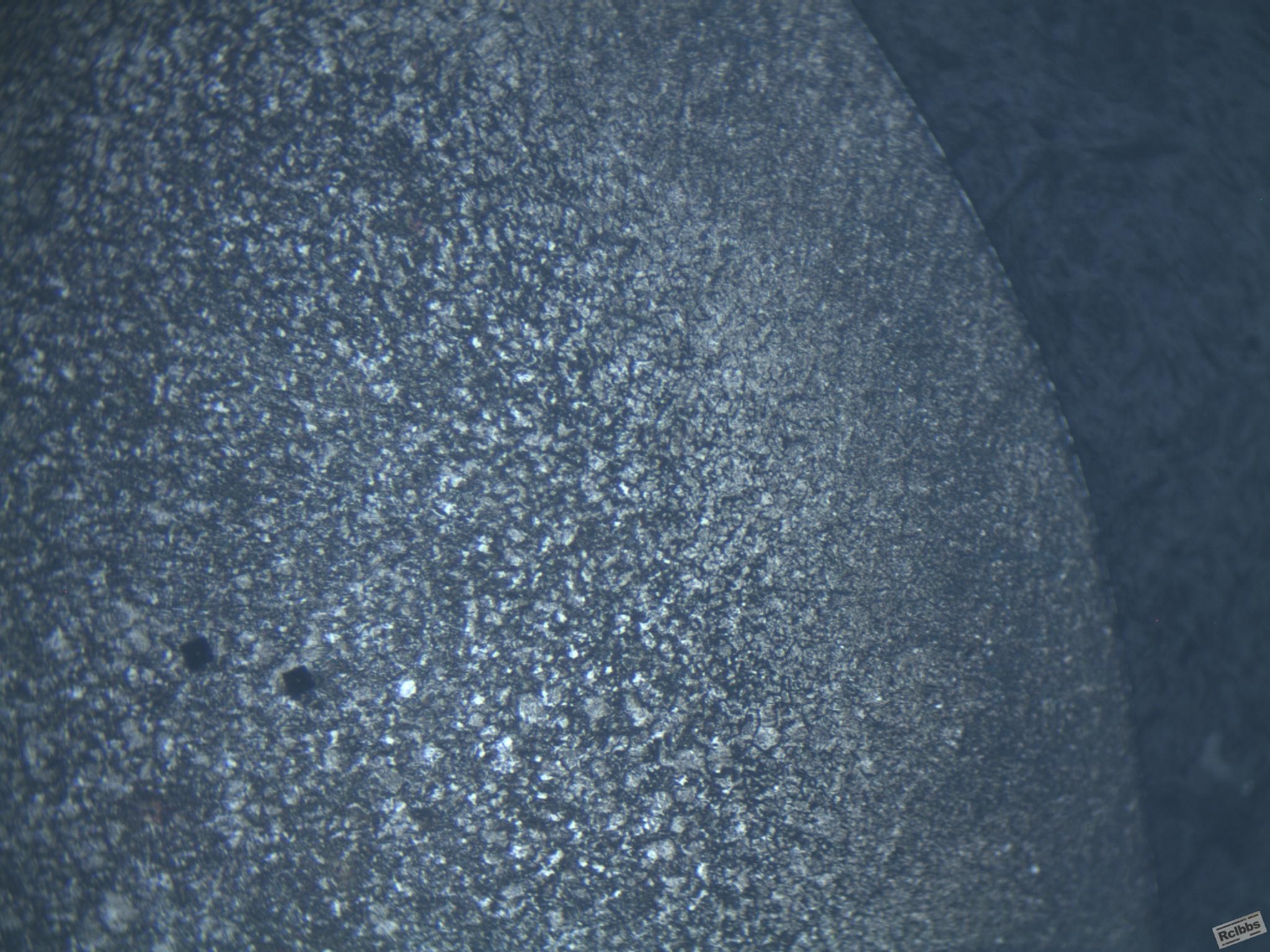

件2：100倍

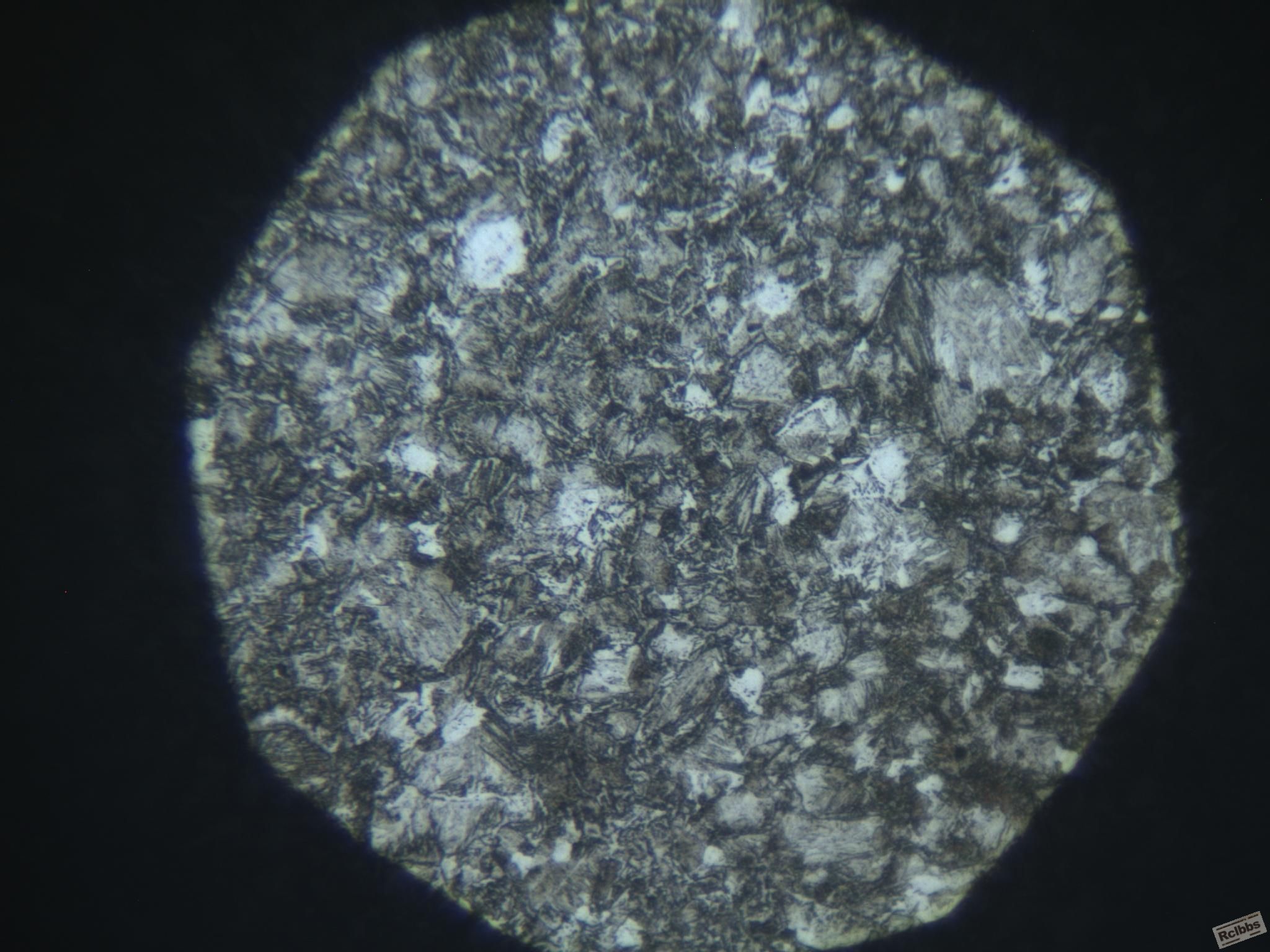

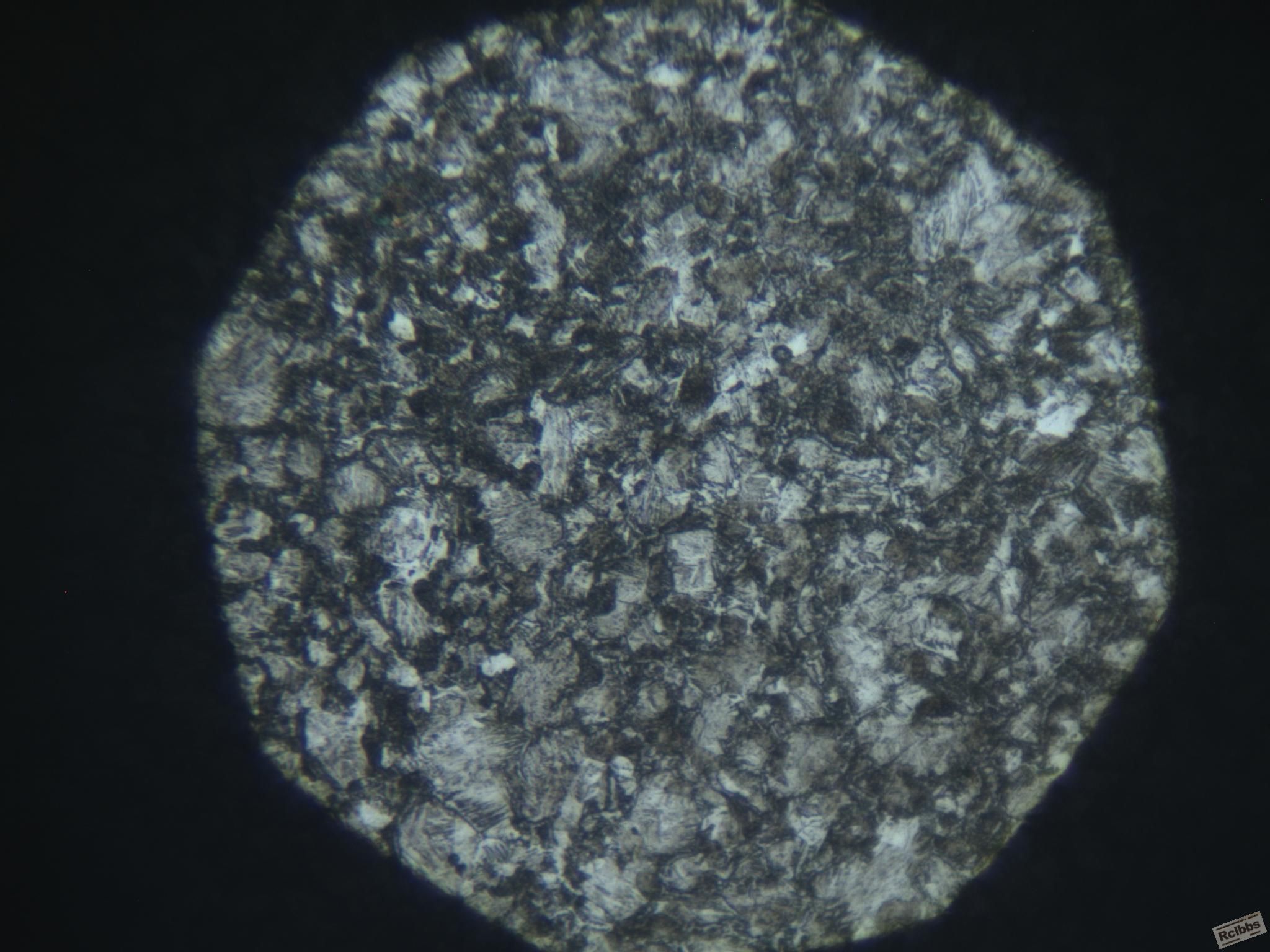

400倍心部硬度为238~252HV，是铁素体+珠光体？

子玄 · 发表于 2013-7-20 10:19:13

是同热处理工艺吗?20钢渗碳中心能打那么高的硬度?426HV.

冯亚斌 · 发表于 2013-7-20 10:53:43

本帖最后由冯亚斌于 2013-7-20 10:56 编辑

回楼上老师：是同工艺，件小,厚度才2.5mm.能帮忙看一下心部组织我说的对吗？

问学 · 发表于 2013-7-20 10:54:02

这个和冷却有相当大的关系，不知楼主能否确认材料就是20#,有的可能是15F什么的

冯亚斌 · 发表于 2013-7-20 10:58:57

本帖最后由冯亚斌于 2013-7-20 11:01 编辑

回4楼高工：此件为外来件（非我公司产品），只说材料是20号钢渗碳淬火，也就是说组织及硬度的差别问题出现在冷却过程中。

子玄 · 发表于 2013-7-20 11:21:42

应该是和冷却有关系,零件小,装篓淬火吧?或板料叠加.我这几天做了个20#渗碳淬火的,绑铁丝的地方硬度比周围差好大,估计是气泡附着,冷却能力降低

冯亚斌 · 发表于 2013-7-20 11:28:31

还请楼上高工帮忙看一下，我说的组织类别对吗？

子玄 · 发表于 2013-7-20 11:44:01

我是热处理工艺,对金相不熟悉,我看的是心部硬度高的，主要是M,还有T体和F.心部硬度低的，更复杂,F,P,F就有几种形态,还有很少量的T和M

清霜 · 发表于 2013-7-21 08:07:49

好像有托氏体产生了，冷却速度是否没问题？

冯亚斌 · 发表于 2013-7-22 07:46:22

各位老师：昨天提供的信息不完整，不好意思，此产品是局部淬火，估计是高频，这样的话，件与件冷却速度有差异的可能性就比较大了。

赵昌保 · 发表于 2013-7-24 14:13:06

主要为：低碳马氏体+铁素体+少量的屈氏体

不再回头 · 发表于 2013-7-24 15:40:30

子玄发表于 2013-7-20 10:19
是同热处理工艺吗?20钢渗碳中心能打那么高的硬度?426HV.

20渗碳淬火心部426HV没有任何问题，很正常

冯亚斌 · 发表于 2013-7-24 15:53:52

“主要为：低碳马氏体+铁素体+少量的屈氏体”。
赵工您好！您说的是心部硬度为238~252HV的那张图片吗？

赵昌保 · 发表于 2013-7-27 11:29:46

冯亚斌发表于 2013-7-24 15:53
“主要为：低碳马氏体+铁素体+少量的屈氏体”。
赵工您好！您说的是心部硬度为238~252HV的那张图片吗？

你说的"此产品是局部淬火，估计是高频"心部不可能是这样的组织，我说的马氏体+铁素体+少量的屈氏体就是你硬度238~252HV的那张，未溶F块较多

		自动登录	找回密码
密码			免费注册

[求助] 关于20钢渗碳心部组织
