SKD11 金相图求助

tongruihuainan · 发表于 2008-2-29 10:06:39

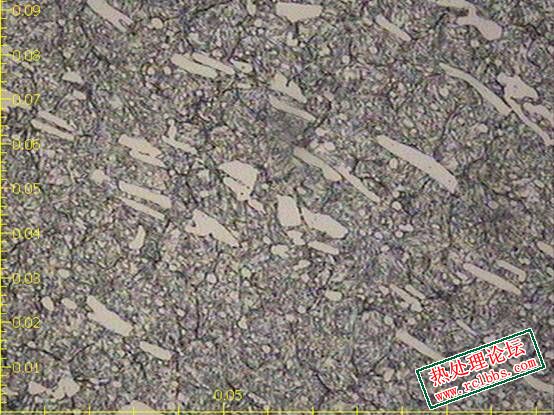

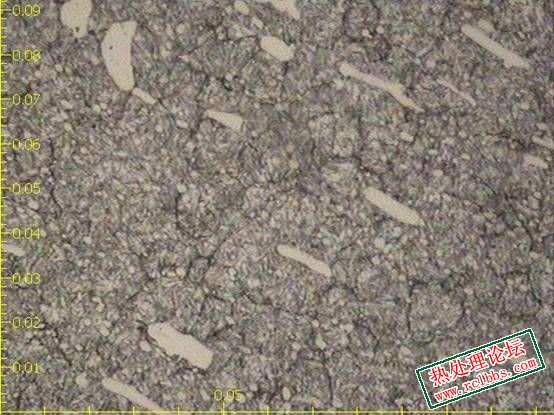

SKD11材质，高淬高回。用4%苦味酸酒精做了腐蚀，放大倍数为1000倍。图片如下：想请教各位高手图中的具体金相组织。其中黑色的线状物是晶界吗？能分得清哪里是奥氏体，哪里是马氏体吗？

交流为主 · 发表于 2008-2-29 12:06:30

黑色网状为晶界是确定的.

tongruihuainan · 发表于 2008-2-29 15:25:49

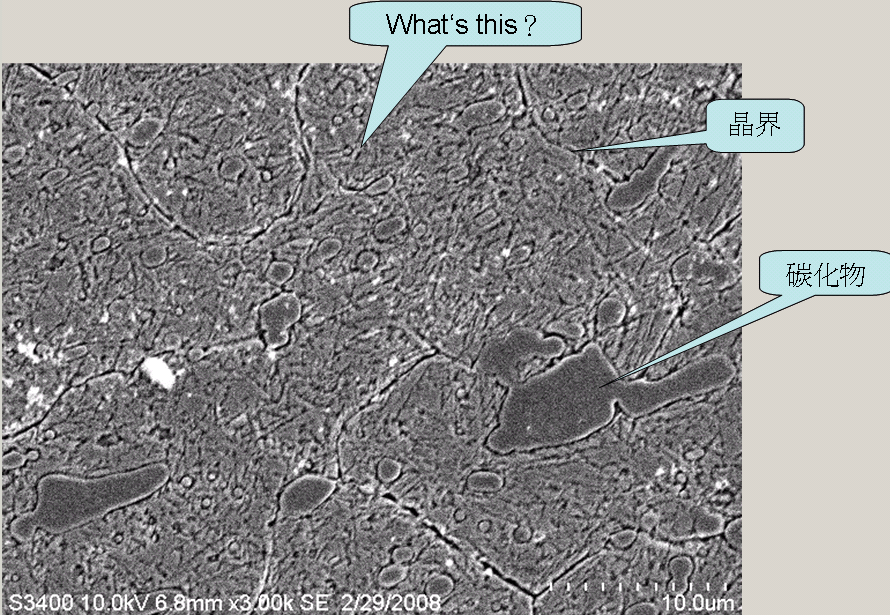

用SEM做了扫描，但由于没有这方面的高手指点，对图片还是一知半解。想请教达人，图中哪里是奥氏体哪里是马氏体呢？另外，是不是腐蚀剂用的不好，而显示的不完整？

sunnyyang · 发表于 2008-2-29 20:38:27

奥氏体中析出的马氏体

leomet · 发表于 2008-2-29 23:11:20

针叶状为 Martensite,衬托 Martensite 的淺色基底为 Austenite

wangyr3106 · 发表于 2008-3-1 19:04:18

回复 #1 tongruihuainan 的帖子
显微组织为回火针状马氏体+少量残余奥氏体+细颗粒状碳化物+块状共晶碳化物。
黑色的线状物为原奥氏体晶界。
残余奥氏体在针状马氏体间中。

针叶状为 Martensite,衬托 Martensite 的淺色基底为 Austenite

tongruihuainan · 发表于 2008-3-3 08:11:59

谢谢大家的及时回复。还想了解一下，残奥在上图中能表现出来吗？哪位达人能详细的说明一下哪里是残奥？因为我看见的好像都是马氏体。

tongruihuainan · 发表于 2008-3-3 14:34:45

[quote]原帖由 wangyr3106 于 2008-3-1 19:04 发表

回复 #1 tongruihuainan 的帖子
显微组织为回火针状马氏体+少量残余奥氏体+细颗粒状碳化物+块状共晶碳化物。
黑色的线状物为原奥氏体晶界。
残余奥氏体在针状马氏体间中。

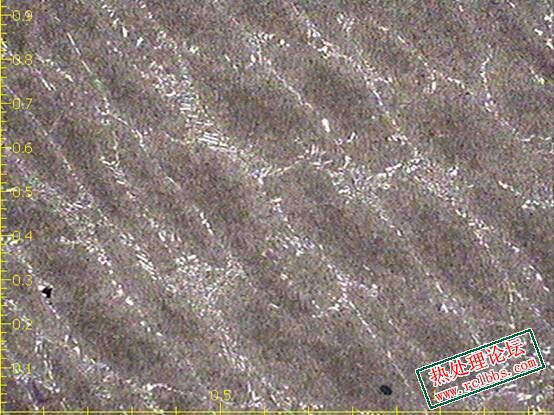

碳化物沿着晶界析出，那下图中碳化物包围的是什么晶粒呢？

		自动登录	找回密码
密码			免费注册

[求助] SKD11 金相图求助
