20Mn2 请问这是什么组织

op7962 · 发表于 2013-8-2 10:25:54

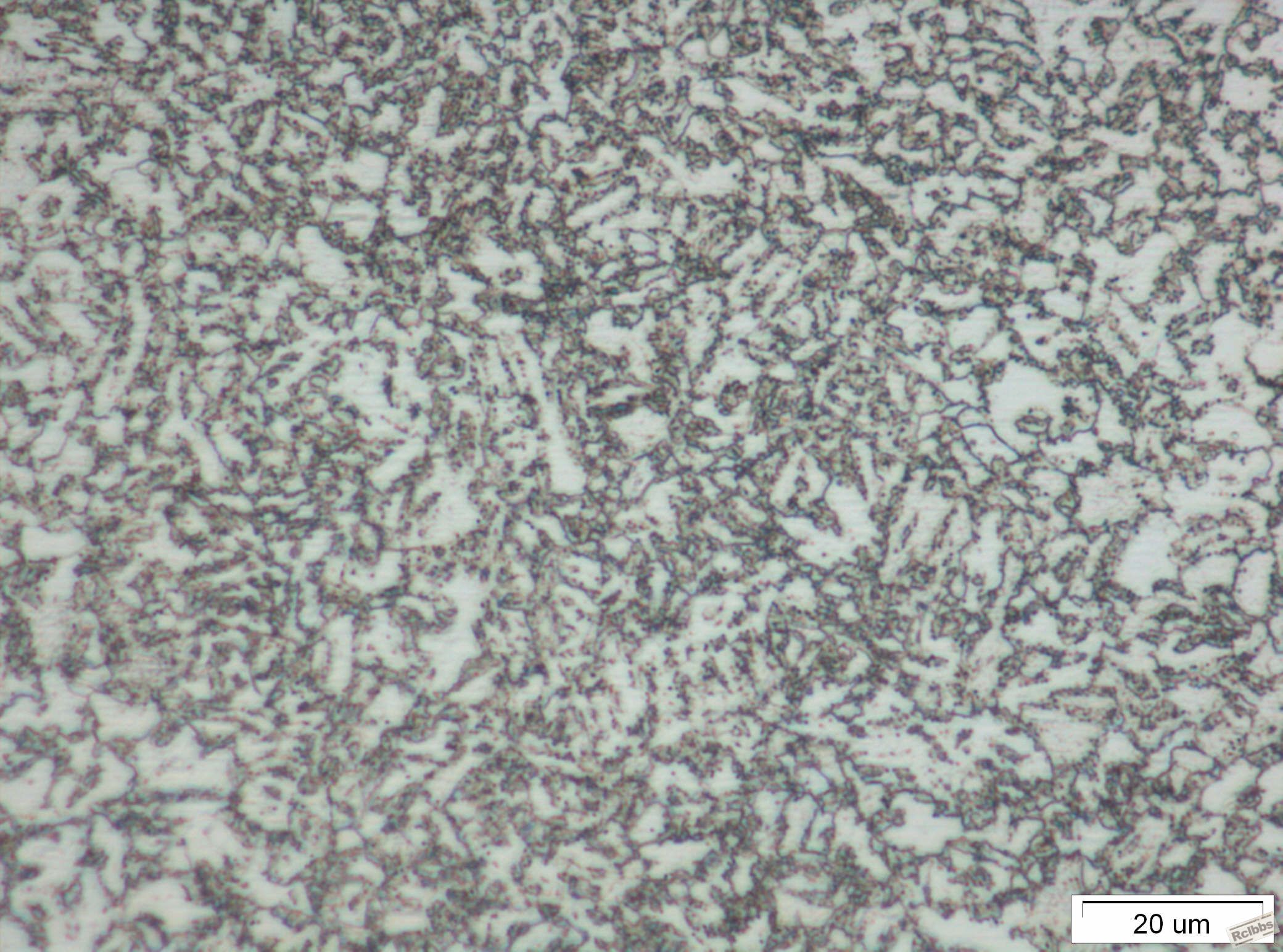

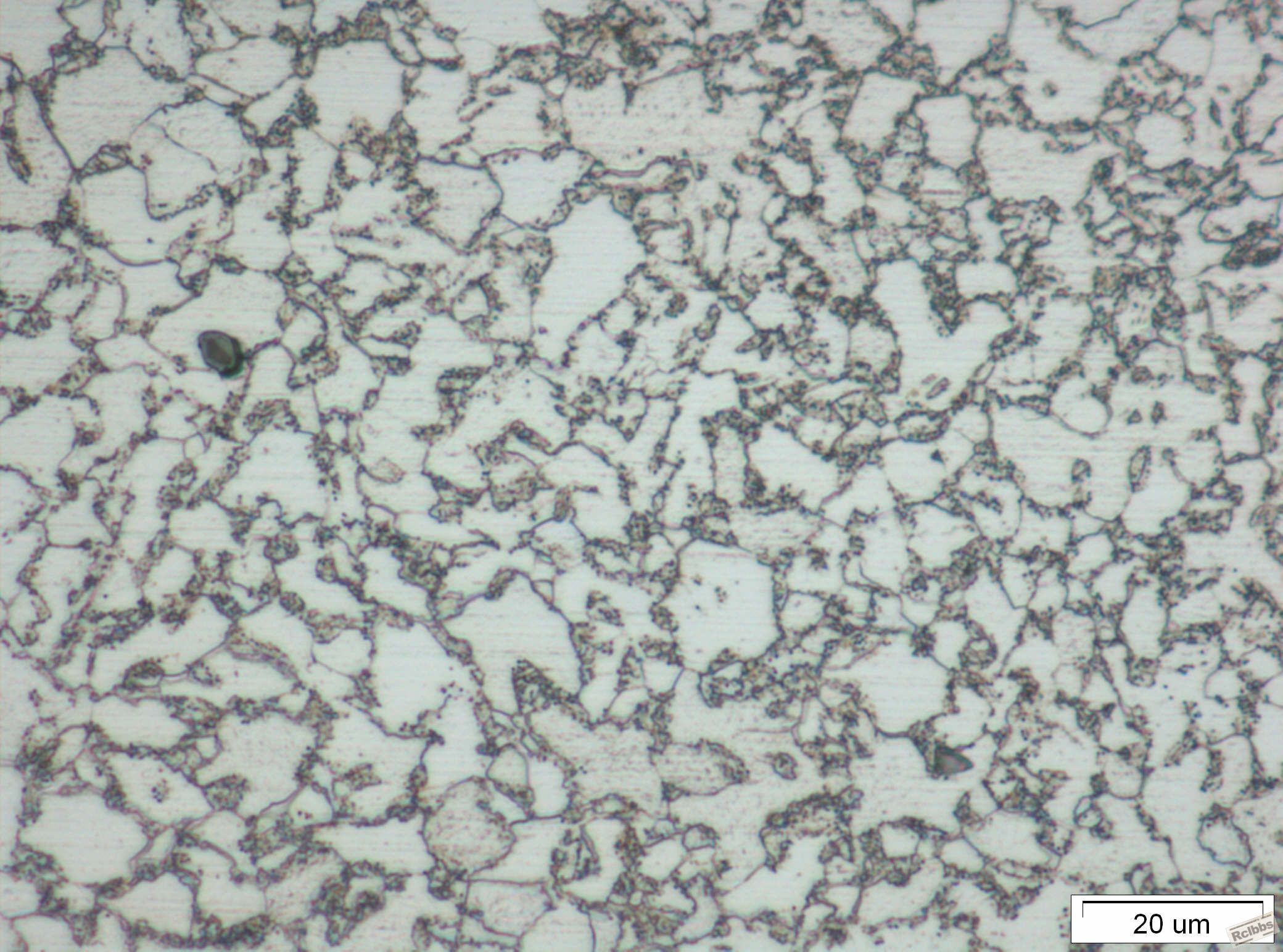

材料20Mn2 同一个试样相邻位置500倍金相图片都是什么组织有何区别

ljlccy · 发表于 2013-8-2 10:37:21

这组织挺奇怪的，铁素体+粒状贝氏体？
不确定，等明白人解答。

lutian · 发表于 2013-8-5 08:22:39

有点像球化的样子，珠光体发生球化了

op7962 · 发表于 2013-8-5 09:11:22

lutian 发表于 2013-8-5 08:22
有点像球化的样子，珠光体发生球化了

恩这个是经过接近700度回火的组织但是第一张原始组织不像是珠光体中的碳化物球化感觉有点事贝氏体球化了两张图片产生的差异又是为什么呢

lutian · 发表于 2013-8-6 14:29:37

op7962 发表于 2013-8-5 09:11
恩这个是经过接近700度回火的组织但是第一张原始组织不像是珠光体中的碳化物球化感觉有点事贝氏体 ...

两张图片的拍照位置在哪里，表面？心部？

op7962 · 发表于 2013-8-7 08:26:22

lutian 发表于 2013-8-6 14:29
两张图片的拍照位置在哪里，表面？心部？

都是心部同一个金相面紧邻的两个视场

西渡高速钢 · 发表于 2013-8-7 09:27:43

这应该是锻造后，组织再结晶回复不足特有的现象。楼主不妨分几个不同温度（500°以下、700°、800°、900°），试着保温一阵子后再看看组织是否变化。

op7962 · 发表于 2013-8-7 09:41:53

西渡高速钢发表于 2013-8-7 09:27
这应该是锻造后，组织再结晶回复不足特有的现象。楼主不妨分几个不同温度（500°以下、700°、800°、900° ...

这是铸件没有加工变形

猎艳之王 · 发表于 2013-8-7 10:59:48

铁素体+点状珠光体

西渡高速钢 · 发表于 2013-8-7 12:03:00

op7962 发表于 2013-8-7 09:41
这是铸件没有加工变形

如此，我看走眼了，好奇怪的铸态组织？

lutian · 发表于 2013-8-7 21:14:51

lutian 发表于 2013-8-6 14:29
两张图片的拍照位置在哪里，表面？心部？

铸态的，应该就是偏析导致的了，所以组织不均匀，导致两幅图片差异这么大，你可以用100倍拍拍看看，看看是否存在偏析现象

jiangzhen · 发表于 2013-8-7 21:24:12

上面的好像渗过碳了，但是碳浓度不高，下一张应该是原始组织，P+T

op7962 · 发表于 2013-8-8 13:02:03

本帖最后由 op7962 于 2013-8-8 13:49 编辑

lutian 发表于 2013-8-7 21:14
铸态的，应该就是偏析导致的了，所以组织不均匀，导致两幅图片差异这么大，你可以用100倍拍拍看看，看看是 ...

是铸件状态是经过热处理的能不能说说这两种组织一样吗具体都是什么

op7962 · 发表于 2013-8-8 13:03:21

jiangzhen 发表于 2013-8-7 21:24
上面的好像渗过碳了，但是碳浓度不高，下一张应该是原始组织，P+T

同一个试样检测面紧邻两个照片绝对没渗过碳。

op7962 · 发表于 2013-8-8 13:04:31

西渡高速钢发表于 2013-8-7 12:03
如此，我看走眼了，好奇怪的铸态组织？

因为这个东西经过调质处理回火温度高而且还是心部的试样组织就很奇怪了我们这的产品经常是这种奇奇怪怪的组织。。

bill416 · 发表于 2013-8-8 13:40:16

铁素体+粒状贝氏体，两种组织性质一样，含量多少的区别

西渡高速钢 · 发表于 2013-8-8 14:33:06

op7962 发表于 2013-8-8 13:04
因为这个东西经过调质处理回火温度高而且还是心部的试样组织就很奇怪了我们这的产品经常是这种奇奇 ...

两张金相倍数一样，但组织的粗细却大相径庭。若确定是铸件，那么，取样部位需要跟大伙明确一下，当然，最好，将铸件的大致形状也能上一下照片，则更好。以及其铸造成型后，开箱的温度是？曾经历的热处理过程是？

		自动登录	找回密码
密码			免费注册

[求助] 20Mn2 请问这是什么组织
