这个可以算锭型偏析么

小扣柴门

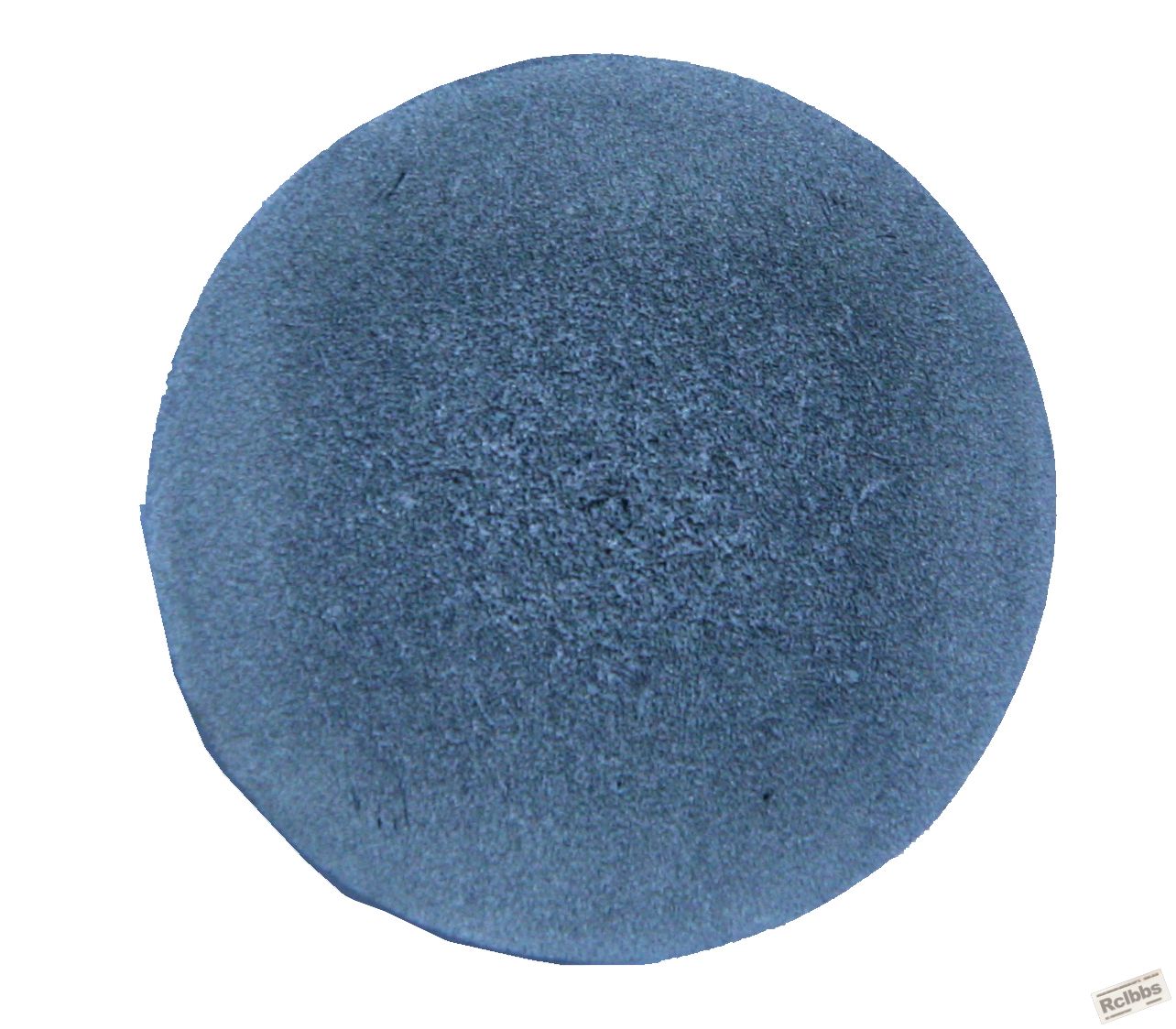

最近做了个45钢的热酸腐蚀，图中深色部分是方形的，但是却没有偏析框带，是否可以认为不是锭型偏析呢？或者认为中心疏松？

西渡高速钢

偏析、疏松是原材料中的两种性质不同的缺陷状态，故你的照片，既反映了方框锭型偏析，又反映出材料中心疏松孔洞，可参考GB/T1979-2001分别评级。

小扣柴门

西渡高速钢 发表于 2013-8-6 10:26
偏析、疏松是原材料中的两种性质不同的缺陷状态，故你的照片，既反映了方框锭型偏析，又反映出材料中心疏松 ...

标准中的几种缺陷的低倍组织，用热酸腐蚀时加热时间不同么？

fengzhonghenji

标准中有关于加热温度和时间的要求

小扣柴门

fengzhonghenji 发表于 2013-8-6 11:31
标准中有关于加热温度和时间的要求

但是没有细分呀，比如锭型偏析和中心疏松的加热时间？

西渡高速钢

小扣柴门 发表于 2013-8-6 11:33
但是没有细分呀，比如锭型偏析和中心疏松的加热时间？

    在做低倍检查过程，我们往往取一块试样，进行酸洗，总的指导原则是，当这块试样表面已经腐蚀，看不到机械加工的痕迹即可。而在实际操作过程，由于酸的浓度、腐蚀时的温度、以及酸洗工作者的忙碌程度，酸洗后，实际腐蚀程度肯定不能那么严格科学。但这些并不影响我们对原材料的低倍缺陷的确认。

    经腐蚀后的低倍试样面上，呈现锭型偏析，那么，锭型偏析就存在，至于，腐蚀程度，对锭型偏析的判断基本没影响；

    与观察锭型偏析稍有差别，当低倍呈现疏松孔洞，当腐蚀程度较重或较轻时，展现的疏松孔洞的数量及分布应该是一样的，只是，腐蚀重的，单个孔洞表现会稍大，反之，腐蚀轻的孔洞眼会显得小一些。因此，低倍试样腐蚀时，还是尽量要及时观察和控制腐蚀程度，以恰好看不到原始试样面上的磨削加工痕迹消失为好。

小扣柴门

西渡高速钢 发表于 2013-8-6 13:41
在做低倍检查过程，我们往往取一块试样，进行酸洗，总的指导原则是，当这块试样表面已经腐蚀，看不到 ...

谢谢，我重新加工磨削后再腐蚀次看看效果！

显微人

6楼真是全能，理论实践结合的真好，佩服！

prq

楼主的试样腐蚀有点偏重，应该是能够清晰显示低倍组织就可以了，但是不要腐蚀过头了，过头了不好判断

小~啊傻

做低倍对气味敏感的人最好少接触，过敏体质的人做过低倍后也会感觉到不舒服的现象。热酸洗气味会遗留在衣服上，做过赶紧换件干净的衣服。

小扣柴门

小~啊傻 发表于 2013-8-7 10:25
做低倍对气味敏感的人最好少接触，过敏体质的人做过低倍后也会感觉到不说服的现象。热酸洗气味会遗留在衣服 ...

这个会注意的，但还是最想知道对这个样品的看法！

rockcheckwgd

我们算锭型偏析 根据产生原理再结合图谱评定 不一定非得光看图 现在连铸坯多了 以前的铸锭锻轧后形成的框带跟连铸坯不太相同

江北散人

是不是样子刷的不干净啊，你用酸液再擦一遍吹干净，看看效果

小~啊傻

小扣柴门 发表于 2013-8-7 17:50
这个会注意的，但还是最想知道对这个样品的看法！

六楼大侠说的很清楚啦

我没意见

低倍腐蚀方法
1应付 浓酸+高温----缩短时间----试样评定没经验会有一定的误差；
2标准方法腐蚀---时间长----根据各钢厂钢材内的微量元素不同，当能够清晰可见想要的缺陷即可----一般误差很小

冷艳锯

同意大家的观点：方框锭型偏析，中心疏松孔。

竹林风

应该是锭型偏析没错的啊！

两湖两广两河山

　　请问：你的钢锭规格是多大的？从偏析形貌看，似乎属于较小规格的钢锭开坯形成。

小扣柴门

两湖两广两河山 发表于 2013-8-12 08:30
　　请问：你的钢锭规格是多大的？从偏析形貌看，似乎属于较小规格的钢锭开坯形成。

直径为50mm的45号钢

四石

楼主现在还从事这个分析研究么
感觉你这个形貌和特征确有锭型偏析特征
但是从你腐蚀样品结果看存在腐蚀过重、腐蚀后清洗不及时等问题。
