请专家看看曲轴表面磁痕产生的原因

wangwh1128 · 发表于 2013-8-21 13:40:46

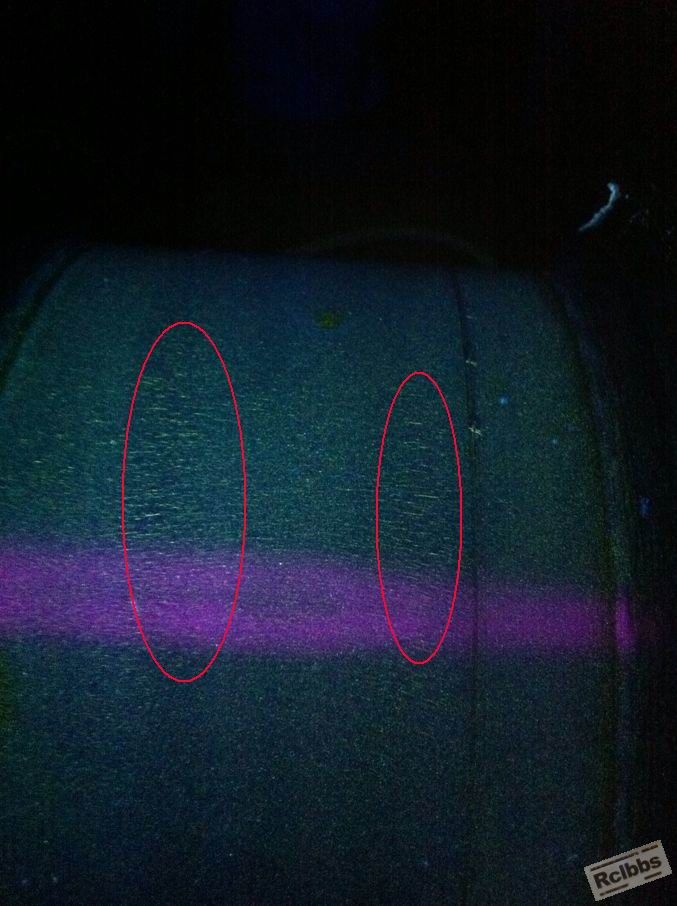

各位专家：曲轴材料为日本JIS标准SFCM860（约相当于45CrMo钢），本体调质HRC26～32，表面粗磨后中频淬火回火HRC48～56，曲柄销直径172，现淬火后经探伤有磁痕。全部在每档曲柄销的裆部。请教是否淬火裂纹（因淬火前未探伤，所以也无法排除粗磨裂纹）？

txljh8 · 发表于 2013-8-21 14:04:44

这不是磨削裂纹，也不是淬火裂纹，而是非相关磁痕。

wangwh1128 · 发表于 2013-8-21 15:32:05

txljh8 发表于 2013-8-21 14:04
这不是磨削裂纹，也不是淬火裂纹，而是非相关磁痕。

请教二楼解释一下什么是“非相关磁痕”，学习了。

txljh8 · 发表于 2013-8-21 17:31:00

本帖最后由 txljh8 于 2013-9-9 15:36 编辑

wangwh1128 发表于 2013-8-21 15:32
请教二楼解释一下什么是“非相关磁痕”，学习了。

wangwh1128 · 发表于 2013-9-8 13:59:26

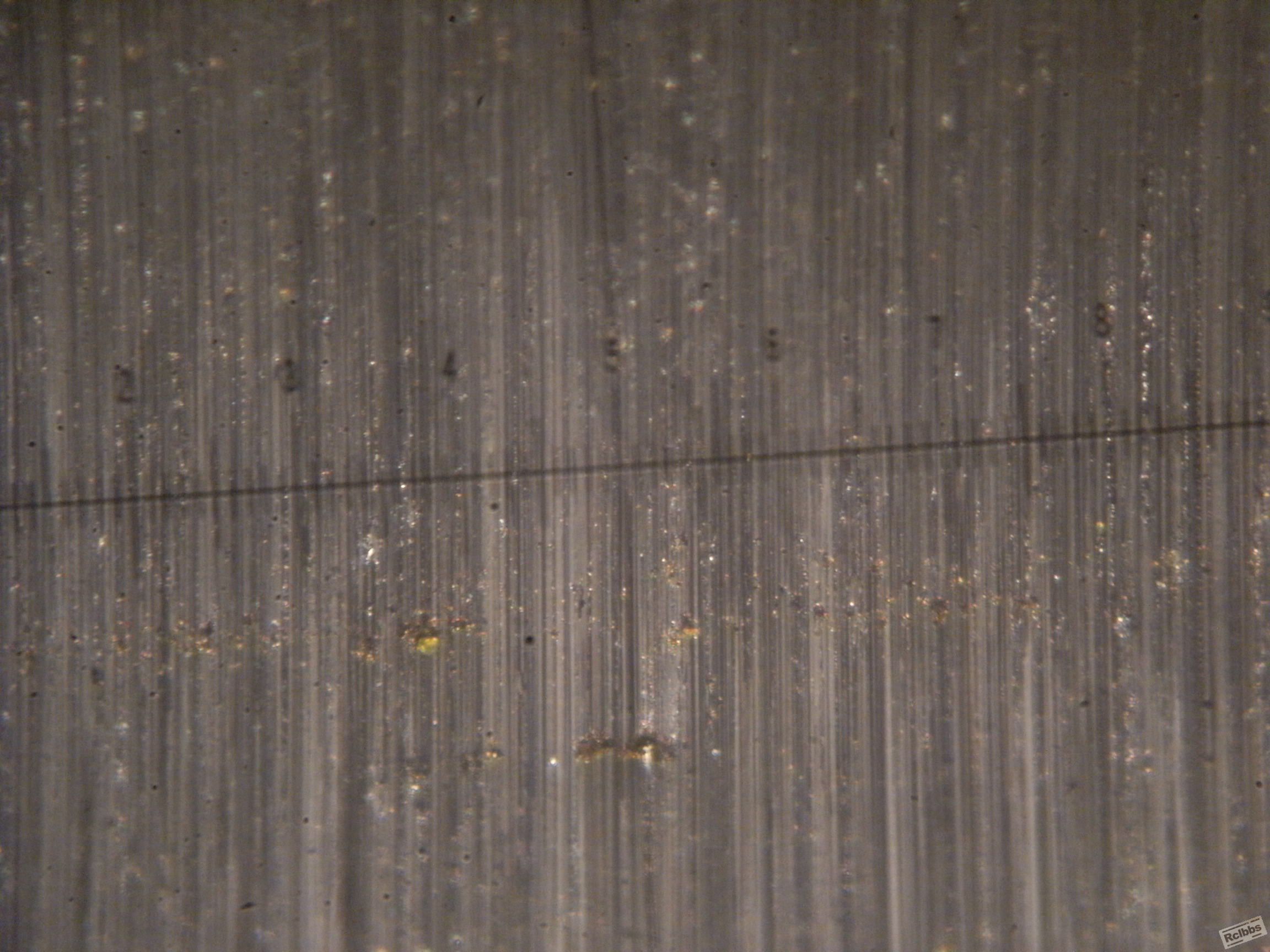

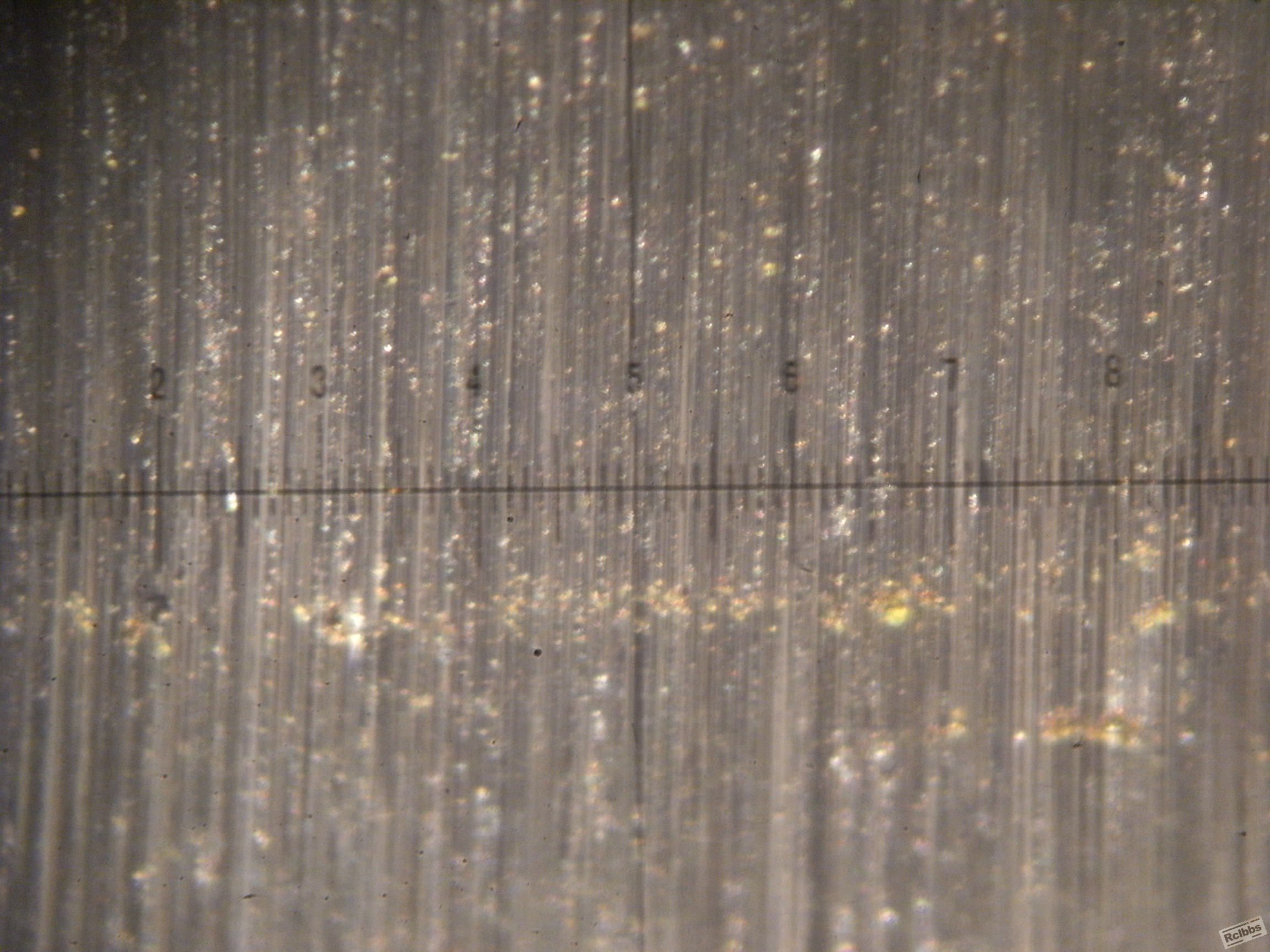

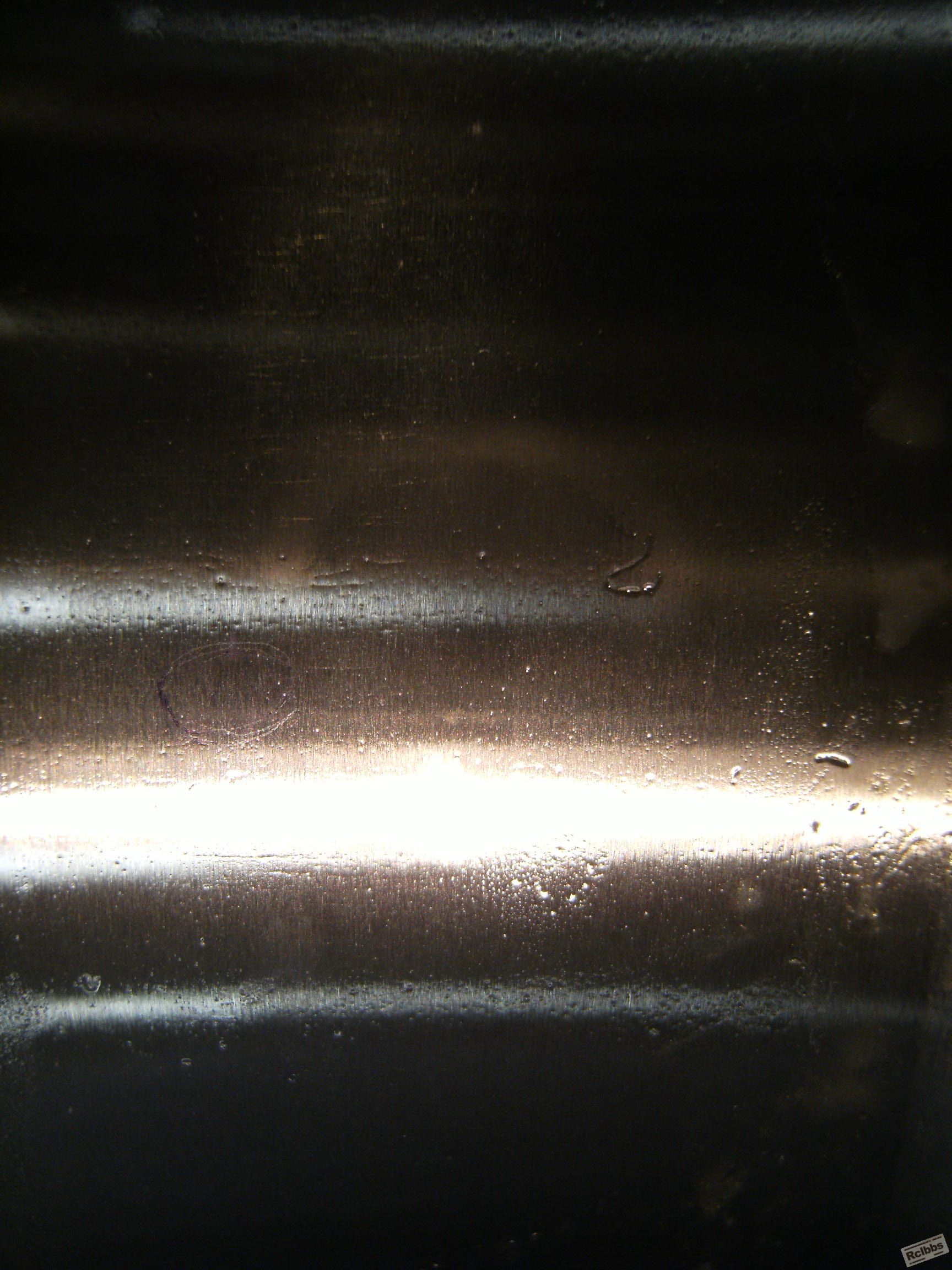

再追加几幅照片。近期为曲轴探伤磁痕事搅得很头痛，这几幅照片都是同一连杆颈上的，荧光磁粉探伤显示明显磁痕，即使不用紫外线灯，在常态下肉眼都能观察到磁粉的堆积（如照片），放大100倍看仅看到磁粉的堆积，并没有看到表面缺陷。

dhzhou888 · 发表于 2013-9-11 03:10:58

曲轴是批量产品，也是重要零件，企业应该有详细的探伤作业指导书。

dhzhou888 · 发表于 2013-9-11 04:26:34

永无止境she · 发表于 2013-10-3 21:58:09

非相关磁痕的定义：由于工件横截面的变化，材料性能的差异以及对工件无害缺陷处漏磁场所产生的磁痕称为非相关磁痕。形成原因：工件厚度突变部位、金属流线、加工硬化、划伤刀痕、碳化物带状组织、金相组织不均匀、应力、磁写、电极与磁极附近。不作为判废依据。

water2080 · 发表于 2013-10-5 10:32:27

这些情况遇到过多次，初步认为是划伤刀痕或加工等造成的应力残留，去应力回火后消失。楼主不妨一试。

周益新 · 发表于 2013-10-10 09:17:42

有没有看一下表面粗糙度是多少啊，太粗的话可以认定为非相关磁痕，也可以精磨一下再做个探伤。

沉默处理 · 发表于 2013-10-10 15:44:23

只要是产生磁漏的地方都会有磁痕显示，这种情况可能会是表面质量或者皮下缺陷等，也有可能是成分偏析或者金属或非金属夹杂物都有产生上述情况。
建议先做无损探伤，着色和超声波都上，如果确定无开口型缺陷，再做个现场金相检查是否是冶金质量造成的。

热怎么处理 · 发表于 2013-12-17 14:29:56

txljh8 发表于 2013-8-21 14:04
这不是磨削裂纹，也不是淬火裂纹，而是非相关磁痕。

请问前辈判断不是磨削裂纹的依据是什么呢？这不正符合磨削裂纹成群出现与进给方向成一定角度的原则吗？请指点

txljh8 · 发表于 2013-12-17 14:35:56

热怎么处理发表于 2013-12-17 14:29
请问前辈判断不是磨削裂纹的依据是什么呢？这不正符合磨削裂纹成群出现与进给方向成一定角度的原则吗？ ...

“裂纹成群出现”不错，在于与磨削裂纹普遍的规律形状大相径庭。

热怎么处理 · 发表于 2013-12-17 14:52:39

txljh8 发表于 2013-12-17 14:35
“裂纹成群出现”不错，在于与磨削裂纹普遍的规律形状大相径庭。

哦是不符合尾部分叉的特征磨削裂纹龟裂典型形貌前辈能发一个吗？谢谢
前辈我还有个疑问我厂曲轴止推档磨床磨后会在止推面沿径向出现短小磁痕这种磁痕短小刚直没有尾部分叉或者龟裂特征能把它归入磨削裂纹么

txljh8 · 发表于 2013-12-17 15:24:49

热怎么处理发表于 2013-12-17 14:52
哦是不符合尾部分叉的特征磨削裂纹龟裂典型形貌前辈能发一个吗？谢谢
前辈我还有个疑问我厂曲 ...

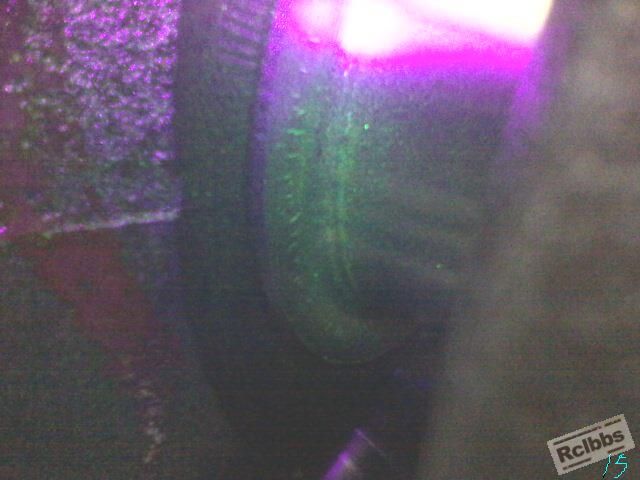

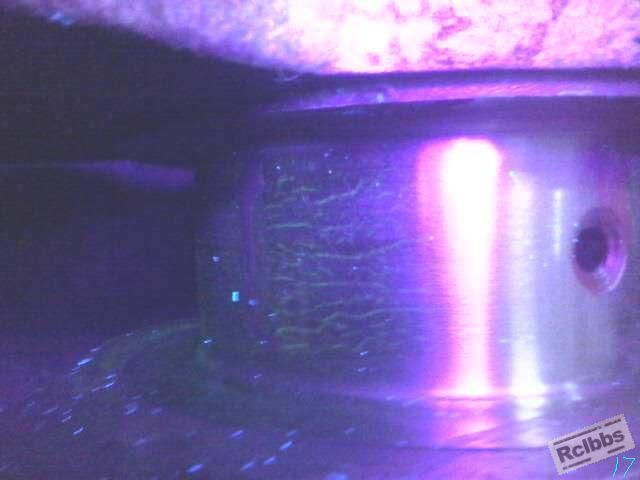

找了两张图片

wahg · 发表于 2013-12-18 10:14:58

如果仅产生于档部（我们称之为连杆颈内侧），则应怀疑工艺存在不足。

热怎么处理 · 发表于 2013-12-18 11:55:59

txljh8 发表于 2013-12-17 15:24
找了两张图片

受教了谢谢哈
