请教金相组织（20MnMoNb）

defoez · 发表于 2013-8-30 15:58:24

20MnMoNb锻件，调质处理。组织怎么判断

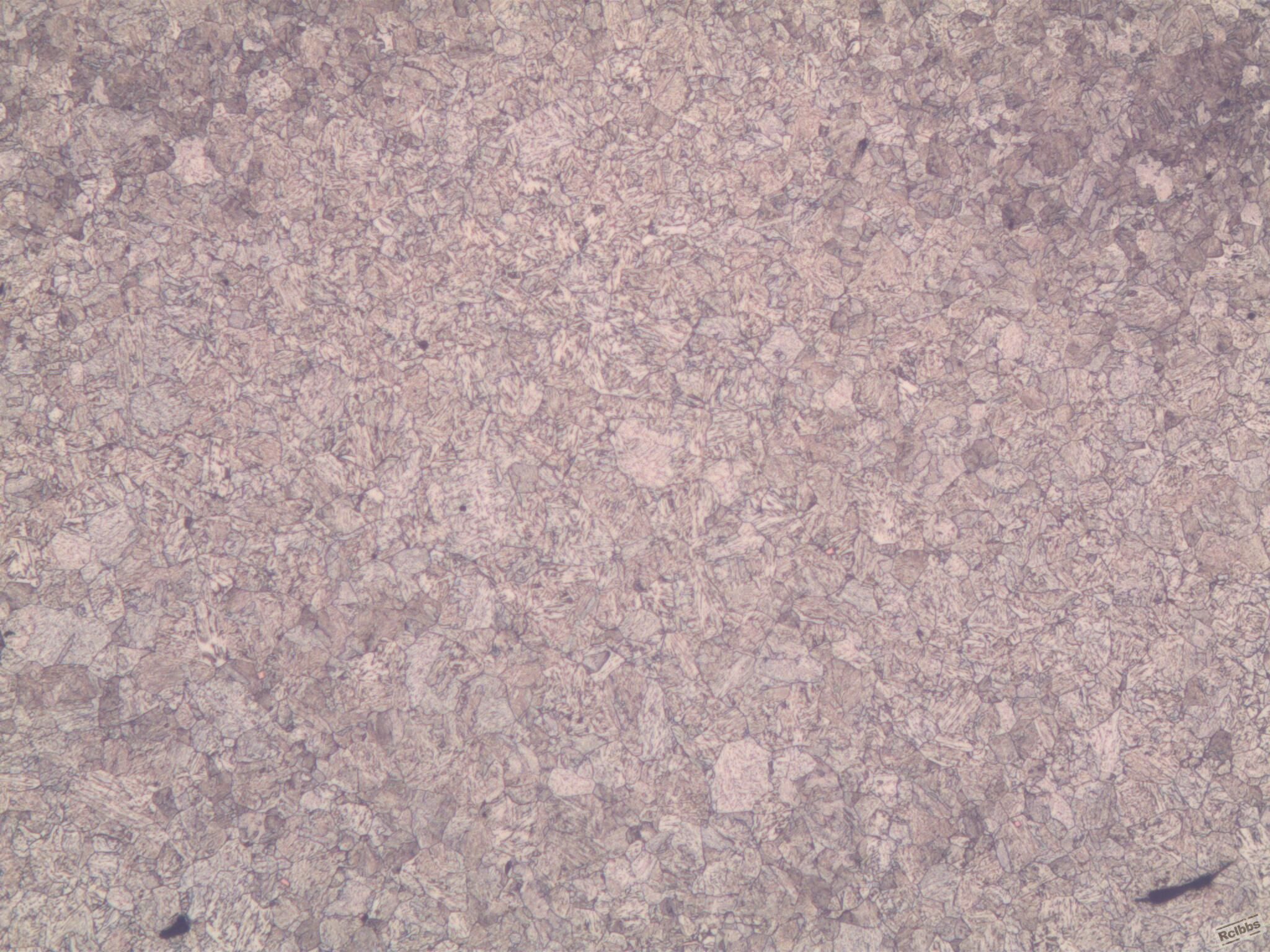

外表面组织

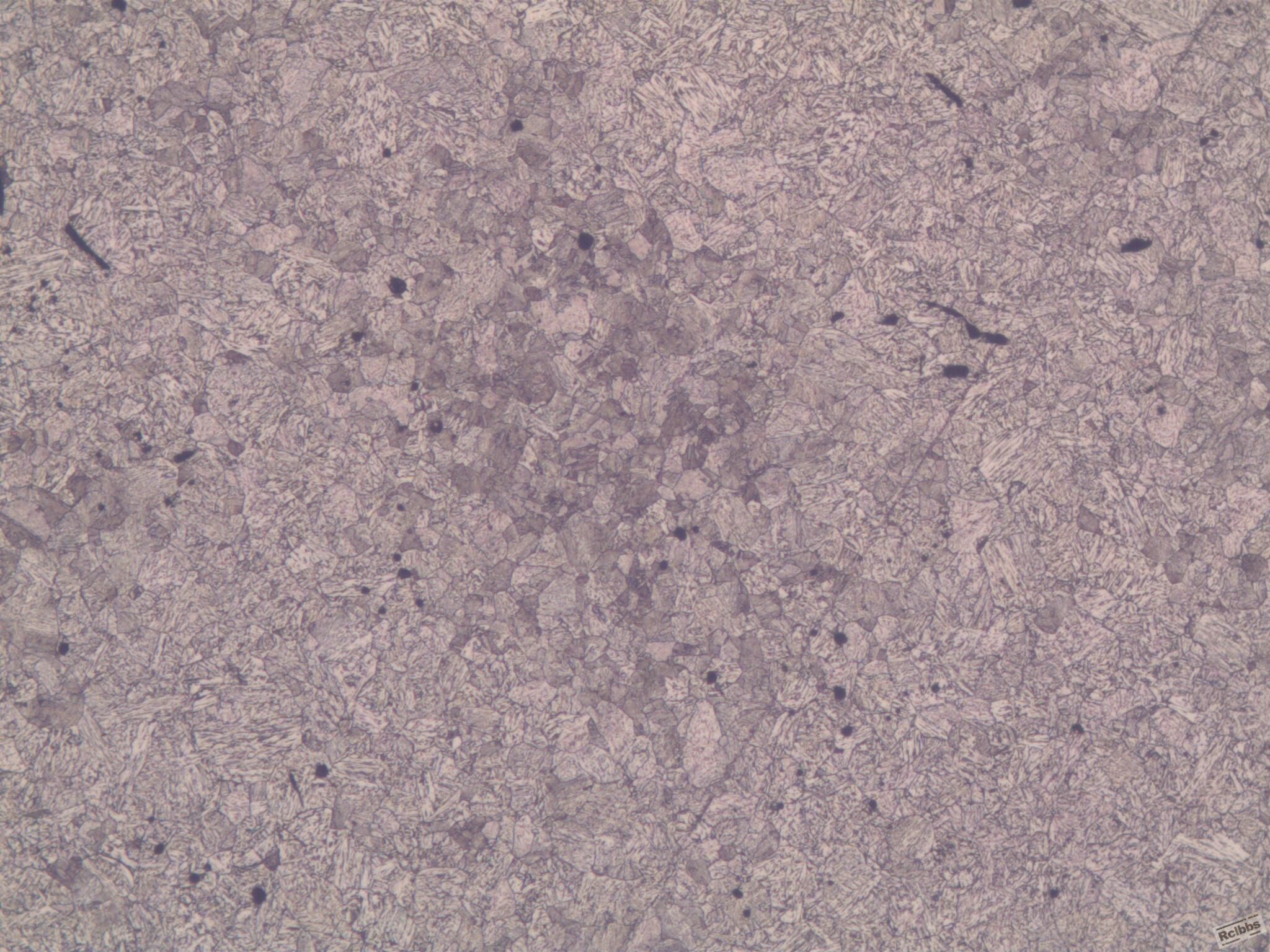

芯部组织

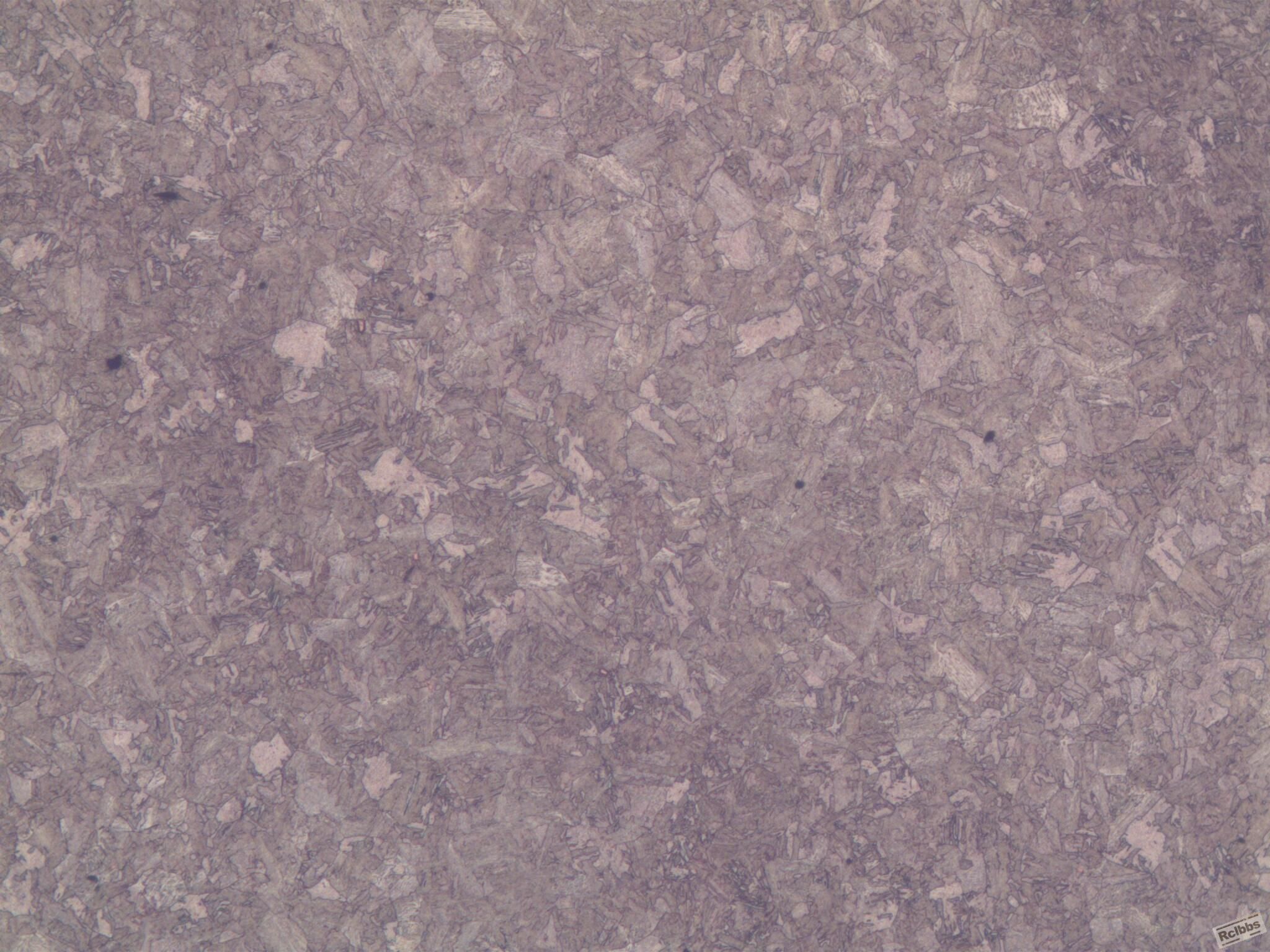

内表面组织

zyglf117526 · 发表于 2013-8-30 19:46:58

你这是调质的还是正火的组织

defoez · 发表于 2013-8-30 23:06:28

zyglf117526 发表于 2013-8-30 19:46
你这是调质的还是正火的组织

调质组织。上面有交代。

zyglf117526 · 发表于 2013-8-31 08:56:00

defoez 发表于 2013-8-30 23:06
调质组织。上面有交代。

我看着怎么有点像正火的组织呢，求高人解答

热工女将 · 发表于 2013-8-31 15:59:18

表层是保留马氏体位向的回火索氏体，心部有块状铁素体，

wanghgseu · 发表于 2013-8-31 22:09:12

怎么看着外表面还有铁素体？看起来是未溶铁素体，淬火加热温度低了吧？

defoez · 发表于 2013-9-10 10:51:08

是不是淬火的时候加热不足，芯部温度没上来

wusheng · 发表于 2013-9-10 16:46:43

第一张图片放大倍数多少，怎么看着有点像正火态，贝氏体

zhzhuihuo · 发表于 2013-9-10 22:28:21

热工女将发表于 2013-8-31 15:59
表层是保留马氏体位向的回火索氏体，心部有块状铁素体，

前辈第二张是否有贝氏体？

热工女将 · 发表于 2013-9-11 10:57:38

zhzhuihuo 发表于 2013-9-10 22:28
前辈第二张是否有贝氏体？

第二张没看见

师父领进门 · 发表于 2013-9-12 10:55:27

淬火组织，效果好像不是很好，每一张有块状F，淬火温度有点低，图二除了块状、先析F外还有先析T，说明冷却也不是很好。

hawkch · 发表于 2013-9-12 11:29:25

本帖最后由 hawkch 于 2013-9-12 11:38 编辑

师父领进门发表于 2013-9-12 10:55
淬火组织，效果好像不是很好，每一张有块状F，淬火温度有点低，图二除了块状、先析F外还有先析T，说明冷却也 ...

这是多少倍的？100X。我觉得也像正火组织。第二张图，块状铁素体明显。

xiajianfu · 发表于 2013-9-23 13:31:58

表层是保留马氏体位向的回火索氏体，心部有块状铁素体

luminjun5917 · 发表于 2013-9-23 19:41:46

wanghgseu 发表于 2013-8-31 22:09
怎么看着外表面还有铁素体？看起来是未溶铁素体，淬火加热温度低了吧？

赞同，三张金相图片看下来，都有为溶的块状铁素体，淬火温度偏低，或者是保温时间过短造成的，你有打过硬度吗？

luminjun5917 · 发表于 2013-9-23 19:46:14

wusheng 发表于 2013-9-10 16:46
第一张图片放大倍数多少，怎么看着有点像正火态，贝氏体

我没看出来有贝氏体，上贝氏没有，下贝氏体也没有，请你赐教一下

luminjun5917 · 发表于 2013-9-23 19:48:57

师父领进门发表于 2013-9-12 10:55
淬火组织，效果好像不是很好，每一张有块状F，淬火温度有点低，图二除了块状、先析F外还有先析T，说明冷却也 ...

图二中，你是指偏中心部位，颜色较深的那一部分是托氏体吗？

		自动登录	找回密码
密码			免费注册

[讨论] 请教金相组织（20MnMoNb）
