请教关于调质组织GB/T13320-2007评级，存在上贝

strings · 发表于 2013-9-9 09:53:03

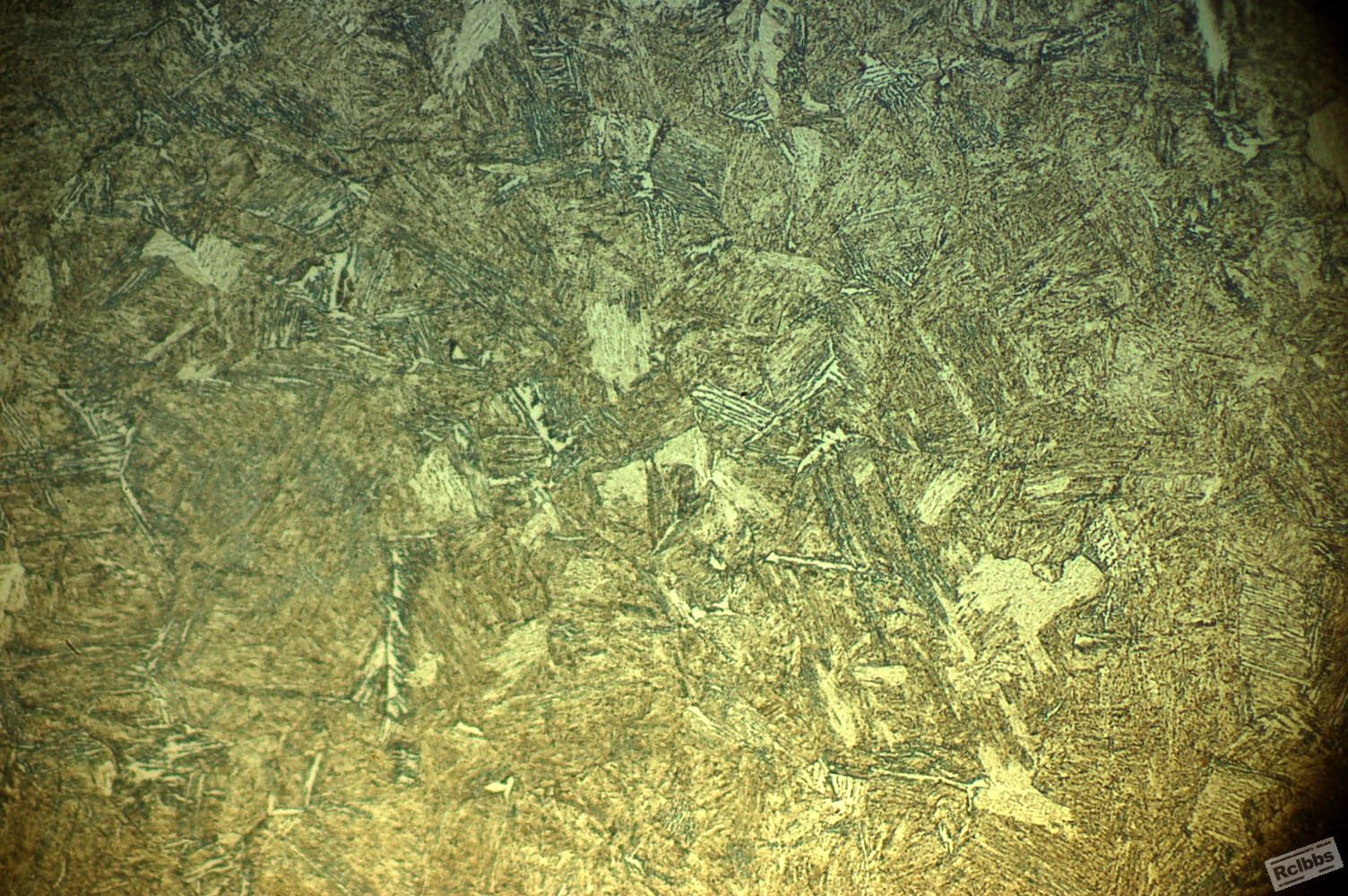

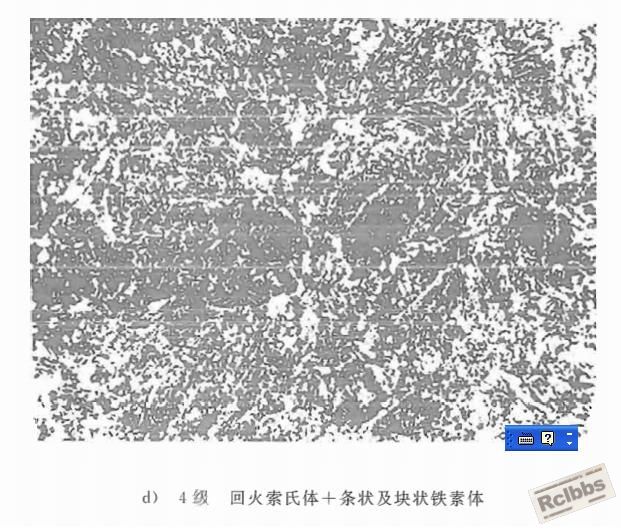

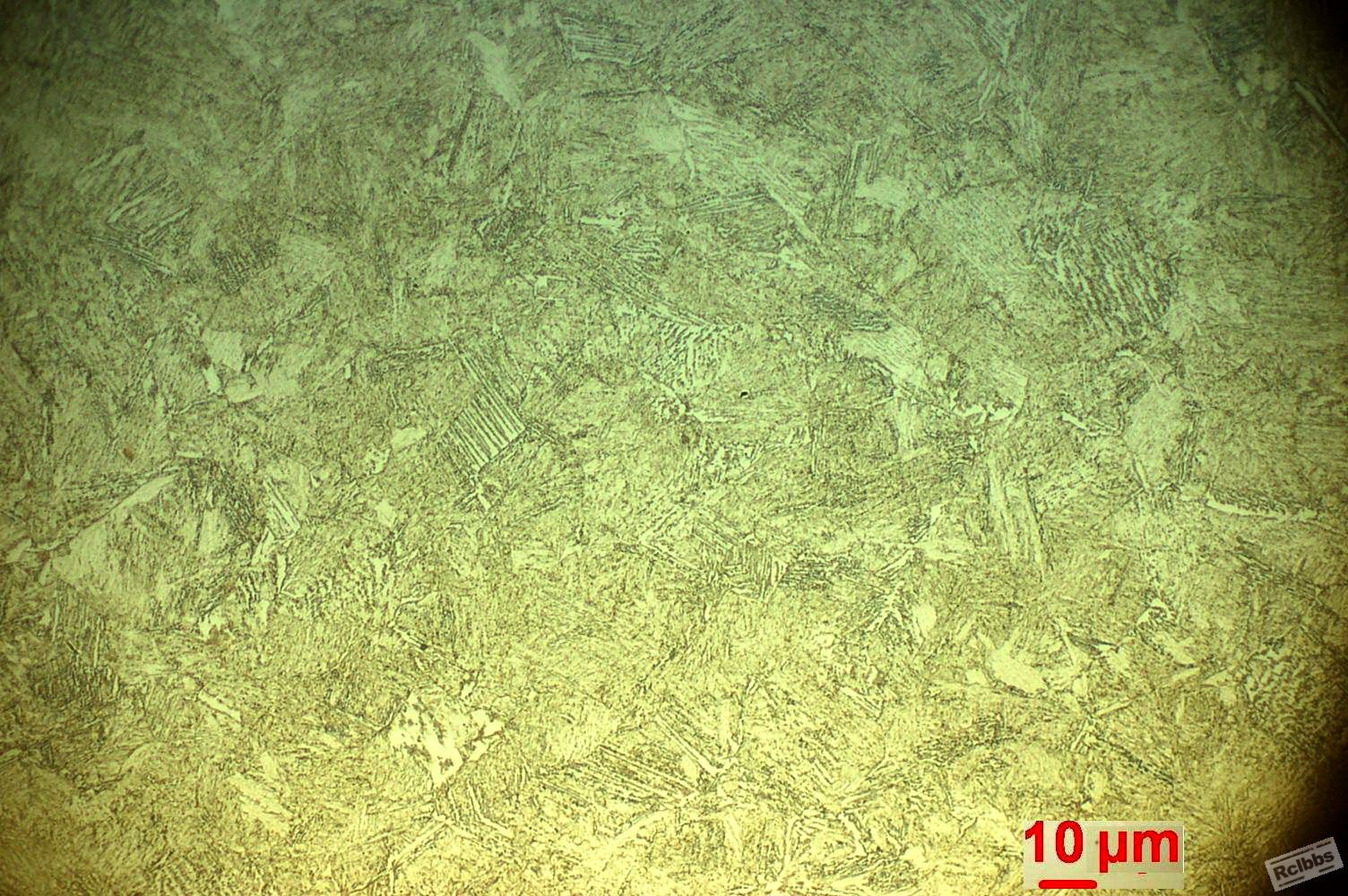

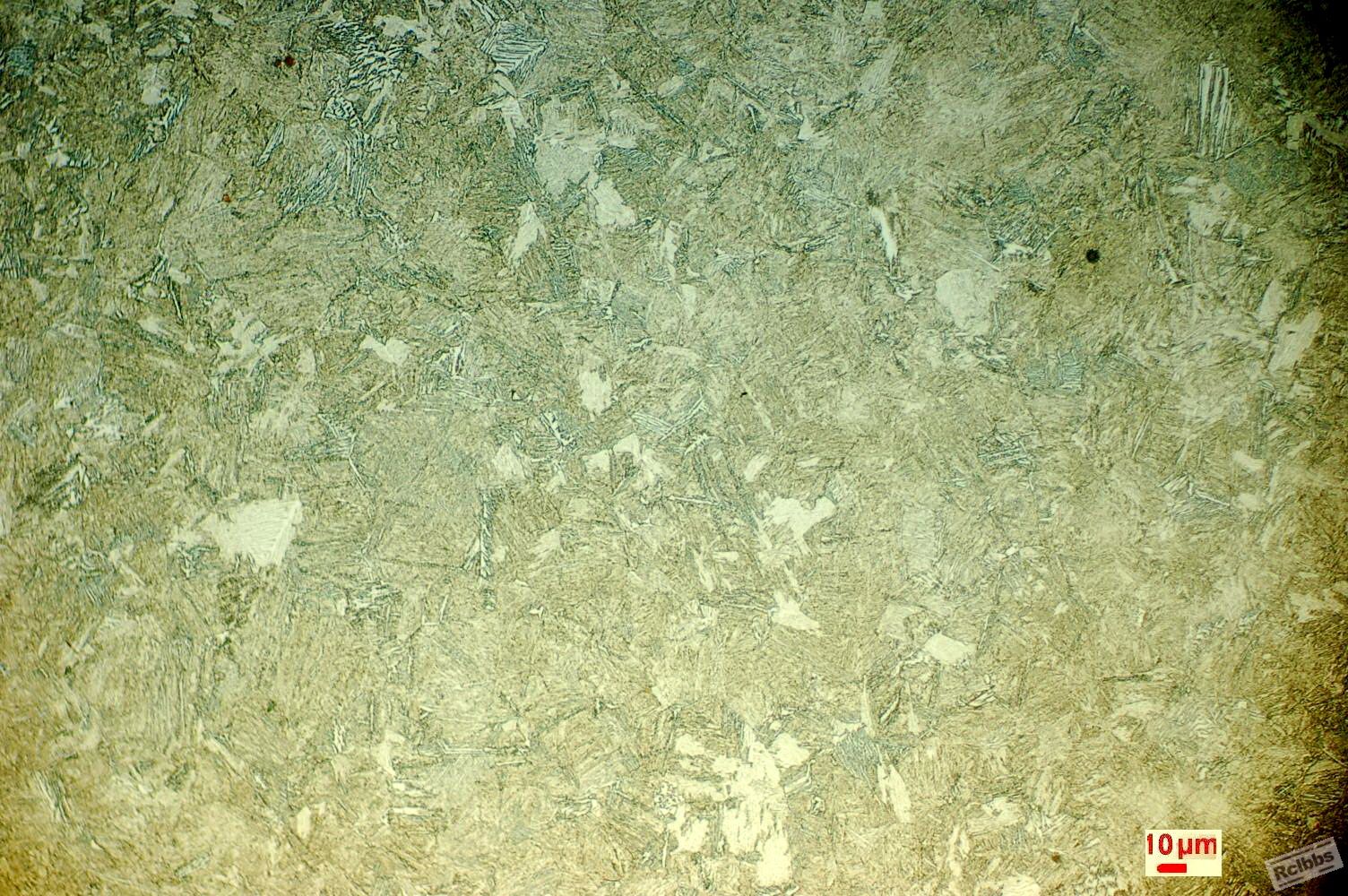

组织存在大量的上贝，是否能评为调质组织4级。

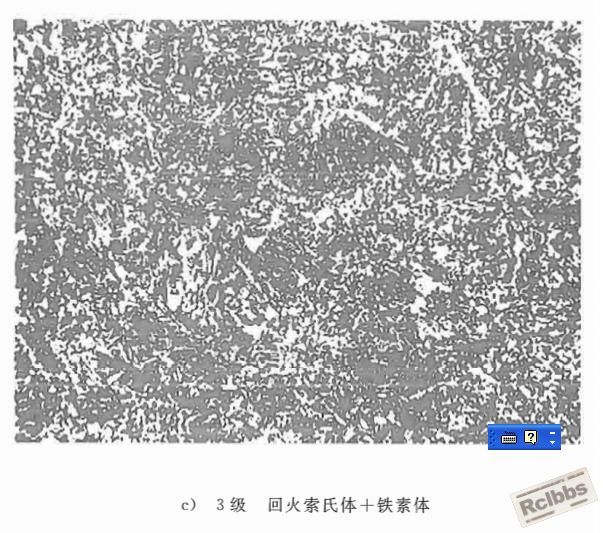

另外，如果存在少量上贝，是否能评为2、3级。
还是存在上贝，组织就不合格？还是和数量有关？
谢谢！

qlf_126 · 发表于 2013-9-9 16:58:09

个人认为作为内控判定的话，只要存在上贝的话，可直接评定为4级。

lihao · 发表于 2013-9-10 20:36:09

看单位控制的严格不。如果严格的话只要出现就可以给不合格。我们单位是这样的哈

strings · 发表于 2013-9-13 12:07:31

lihao 发表于 2013-9-10 20:36
看单位控制的严格不。如果严格的话只要出现就可以给不合格。我们单位是这样的哈

标准里还说未双方协定的，1-4级为合格。。汗死。

知道不好就是了，谢谢楼上！

chg1555 · 发表于 2013-9-13 12:17:21

建议做下力学性能试验，结果反馈给客户(外部)，用数据说话。内部客户，须获得工程认可。

strings · 发表于 2013-9-16 16:19:03

chg1555 发表于 2013-9-13 12:17
建议做下力学性能试验，结果反馈给客户(外部)，用数据说话。内部客户，须获得工程认可。

谢谢！那么做拉伸还是冲击试验？

wusheng · 发表于 2013-9-16 16:22:22

strings 发表于 2013-9-16 16:19
谢谢！那么做拉伸还是冲击试验？

拉伸冲击都需要做的！！！！！！！！

fox528306 · 发表于 2013-9-17 09:46:11

这组织，性能是很难合格的

		自动登录	找回密码
密码			免费注册

[求助] 请教关于调质组织GB/T13320-2007评级，存在上贝
