20CrMoTi渗碳组织芯部P+F????????

黑海新手 · 发表于 2013-9-10 13:48:42

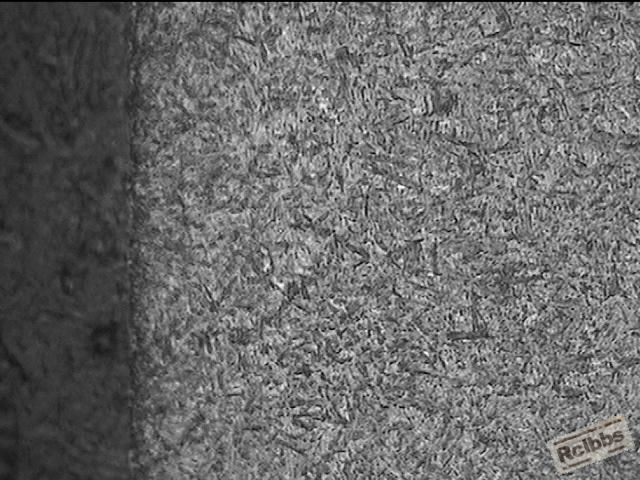

表面

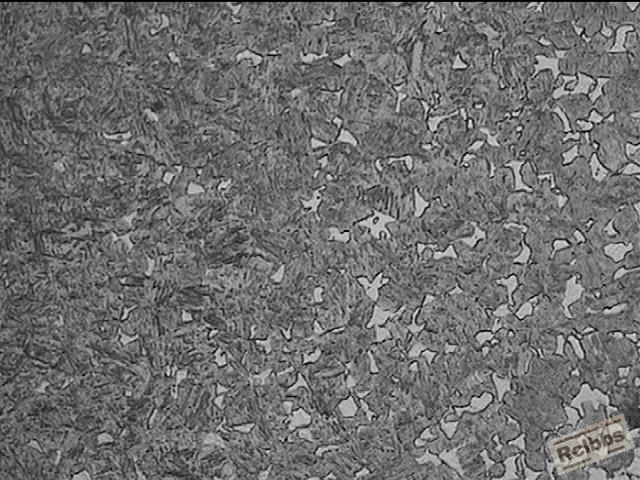

过渡区

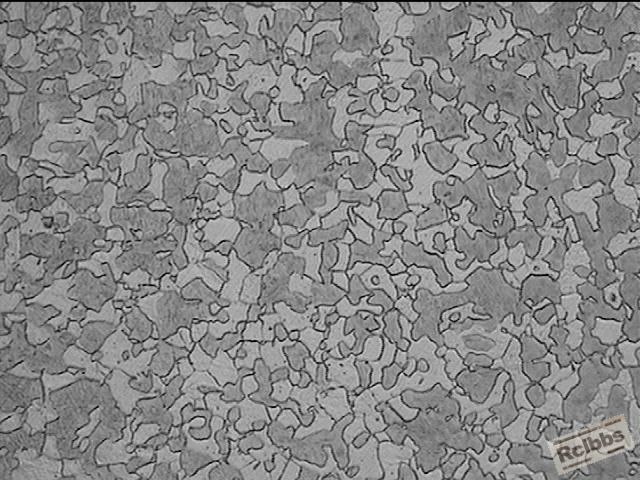

芯部
技术要求表面HRC58-62。渗碳层0.75-0.95.芯部HRC38-47，产品大概30mm厚。
现在芯部组织基本上还保留了F+P的组织，产品好像没有淬透。还是在冷却上出了什么问题。应该是批量生产中出现的个别现象。不知道问题出在那？大家帮忙分析下！

ljlccy · 发表于 2013-9-10 16:33:44

渗碳后确定有完全淬到淬火介质？有单放空冷的感觉。

黑海新手 · 发表于 2013-9-10 16:43:24

ljlccy 发表于 2013-9-10 16:33
渗碳后确定有完全淬到淬火介质？有单放空冷的感觉。

这个就不太清楚了！难道就这个产品没粹到，然后刚好被抽检到了！表面硬度也有HRC58啊！

ljlccy · 发表于 2013-9-10 17:17:57

本帖最后由 ljlccy 于 2013-9-10 17:24 编辑

表面本身就渗碳了，属于高碳钢了，易被淬硬，你说的这种概率性倒是比较小，最好还是了解下产品的生产状况再做探讨。
你这种情况考虑的方向就是未淬透，所以主要得在生产过程方面找原因，另外再取同批产品的其他件做同样的金相分析做下对比。

ZX771 · 发表于 2013-9-10 18:15:35

材料牌号应该是20CrMnTi不是20CrMoTi。图片上反映心部组织出现大量铁素体，不属于没有淬透的问题，是淬火冷却之前保温的温度低了，在Ac₃以下出现铁素体。还有一种情况是保温的温度或许不低，工件在入液淬火前转移速度慢温度下降幅度过大（过度预冷），也是在Ac₃以下析出铁素体。
从金相组织分析除了铁素体，其余组织成功转变为马氏体。没有出现贝氏体组织，不要担心工件入液以后的冷却性能，只需把前面的事情做好可以了。

黑海新手 · 发表于 2013-9-10 19:29:35

谢谢邹工的解答！

朱建波 · 发表于 2013-9-11 18:01:34

这种情况是淬火温度太低或者淬火预冷时间太长。和冷速关系不大。

jkg851225 · 发表于 2013-9-11 19:10:44

从心部铁素体形态看，应该属于未溶铁素体，具体原因为加热温度较低或保温时间不足，还是调查下具体工艺为好！

真理发源地 · 发表于 2013-9-11 21:44:03

能否简单描述一下零件尺寸？

cnszgong · 发表于 2013-9-11 21:51:11

jkg851225 发表于 2013-9-11 19:10
从心部铁素体形态看，应该属于未溶铁素体，具体原因为加热温度较低或保温时间不足，还是调查下具体工艺为好 ...

渗碳层0.75-0.95.芯部HRC38-47，产品大概30mm厚。
所以未融铁素体的可能性不是很大。
同意邹工说的观点。

cyj · 发表于 2013-9-12 08:02:30

有经验的金相师能从铁素体的形状来判定这外铁素体的形成原因。有一种说法是块状铁素体为未溶铁素体，而沿网状析出的铁素体为冷却不够快析出的铁素体，但实际生产检测下来却不一定正确。看图片这应该是块状铁素体。

两湖两广两河山 · 发表于 2013-9-12 09:35:03

本帖最后由两湖两广两河山于 2013-9-12 09:37 编辑

1 渗碳零件的坯料是锻件还是棒材加工形成？
2 请介绍你的热处理工艺，是渗碳－降温－淬火？还是二次加热淬火？
3 请标注各照片的放大倍数。
心部的铁素体应属于未溶块状铁素体。析出铁素体应该有显著的沿晶的网状或断续网状形态。

长明火 · 发表于 2013-9-12 17:19:28

两湖两广两河山发表于 2013-9-12 09:35
1 渗碳零件的坯料是锻件还是棒材加工形成？
2 请介绍你的热处理工艺，是渗碳－降温－淬火？还是二 ...

进入介质淬火前，温度降低了，检查工艺，是否操作上有失误，淬火前停留时间过长，导致温度下降了，从而析出铁素体。

FXX0920 · 发表于 2013-9-13 10:30:22

请确认你的同一批料件（最好是放在中下层的）的金相组织是否一致？
如不一致，可初步判定为入油淬火时，最上层部分没完全入油，当温度降至AC3后才完全入油淬火，导致表面已淬火（因渗C后C量更高），心部无淬硬
最好提供一下你的详细工艺参数及所用设备，过程中是否有什么异常，是如何处理的？有这些详细数据要做进一步的分析

四石 · 发表于 2013-9-13 11:05:10

可能是保温温度太低导致的

随风可飘摇 · 发表于 2013-9-13 13:18:04

铁素体应该是后续转变的，并非未熔铁素体，怀疑转移工件的过程有点问题

小蚂蚁2155 · 发表于 2013-9-13 21:29:19

心部铁素体块状，表面马氏体组织细小，残奥比较少，可以确定为淬火温度偏低造成的！完全赞成5楼的说法！

jkg851225 · 发表于 2013-9-13 21:46:59

根据铁素体形态，铁素体晶界大部分都是向内凹的，若是先共析铁素体的话，一般晶核在长大的过程中，晶界是向外凸的，如果再不确定的话，可以对比下过渡区的铁素体形态，过渡区铁素体形态不应该还说是冷却过程中产生的吧，比对下就基本可以确定了

徐世杰 · 发表于 2013-9-15 00:11:20

ZX771 发表于 2013-9-10 18:15
材料牌号应该是20CrMnTi不是20CrMoTi。图片上反映心部组织出现大量铁素体，不属于没有淬透的问题，是淬火 ...

特别赞同，我们这前两天就出现一次

百年孤寂 · 发表于 2013-9-16 14:21:53

前辈们我还是个学生求教那个黑的和亮的都分别是什么谢谢

		自动登录	找回密码
密码			免费注册

[求助] 20CrMoTi渗碳组织芯部P+F????????

本帖子中包含更多资源

评分
