Q390钢锭加热后锻造断裂

chijunfeng

C 0.16
SI 0.45
MN 1.35
S 0.012
P 0.001
V 0.09
NB 0.029
TI 0.076

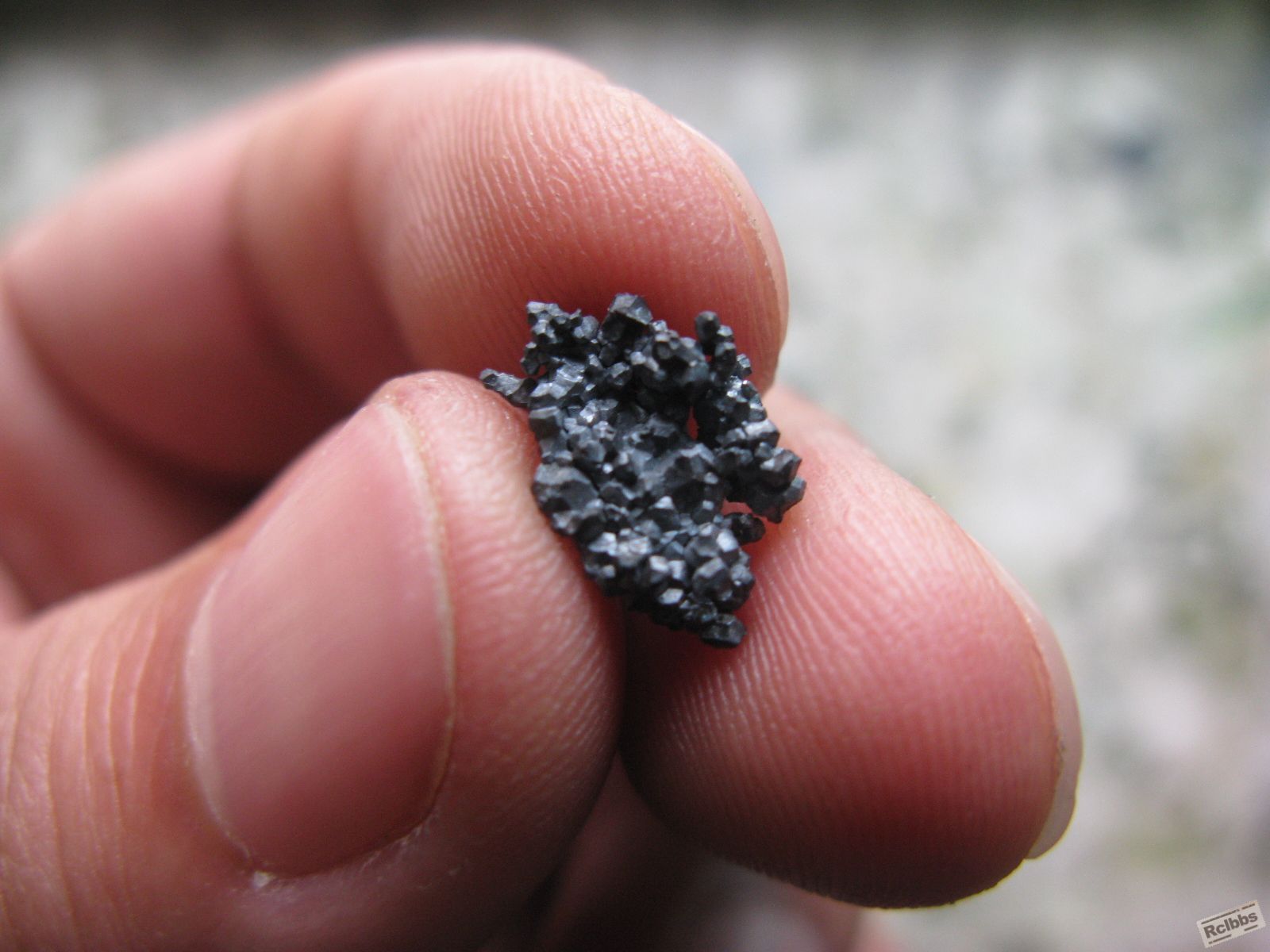

加热温度 1250，加热炉材料混装，有合金钢，及高材质特殊钢种。其他钢锭都没]出现问题图片为断裂钢锭内部掰下，看样子初步分析为过烧，可是其他高材质料完好无损有点摸不到头脑。

ljlccy

Q390材料为低碳低合金高强度钢，相当于原来的16MnV钢。锻造始锻及终锻温度是1100-800度之间进行锻造。温度太高易过热过烧，过低打不动，甚至易裂。

shaogang78

燃煤还是燃气炉。你这个温度本身就定高了。其余的材料没有过烧， 只能说你的真实炉温没有这么高。材料被火焰喷嘴灼烧了。
