关于产品经热处理后表面发红的原因

袁海林

请教一下：

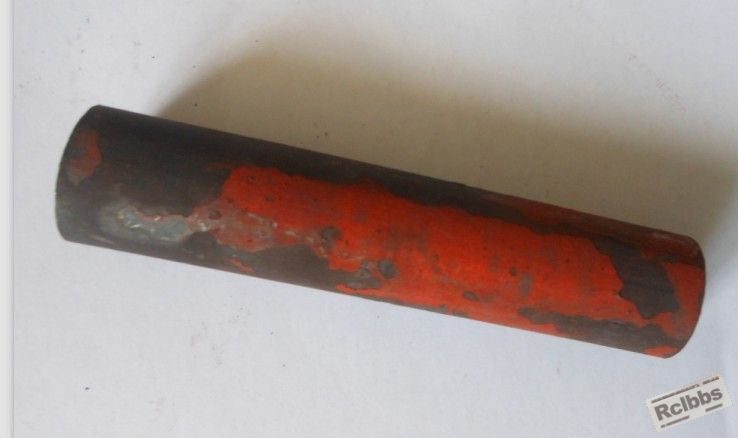

问题描述：一锻件产品经网带炉调质处理后表面存在铁红色，产品材质为40Ｃr,硬度为ＨＲＣ２８－３２，工艺为880淬火，600度回火，淬火后未经清洗进入回火炉，然后水冷（水有加亚销酸钠）产品表面出现铁红色。客户反馈强烈（产品不经酸洗直接发黑）
请问：1、产品出现这种情况是何原因造成的？
　　　2、是气氛，还是清洗问题？还是其它？
[attachimg]119392

fengzhonghenji

类似情况我们也发生过， 是保护气氛的问题吧，我们那会是换了乙醇才出现的

袁海林

fengzhonghenji 发表于 2013-9-19 13:24
类似情况我们也发生过， 是保护气氛的问题吧，我们那会是换了乙醇才出现的

能具体一点说明一下你类似的情况吗？谢谢了朋友

fengzhonghenji

酒精做保护气氛的辊底炉，换了一家厂，本来淬火后应该是青蓝色，换了后却发现是红色，组织上有一部分的贝氏体转变成了屈氏体

ylb11195

应该是氧化了，氧化色

water2080

这是在热处理过程中保护气氛不佳，材料表面被氧化生成Fe2O3（红棕色），故看起来是红色。若回火前清洗会较少表面氧化。

袁海林

water2080 发表于 2013-9-20 14:03
这是在热处理过程中保护气氛不佳，材料表面被氧化生成Fe2O3（红棕色），故看起来是红色。若回火前清洗会较少 ...

你好！你说的是材料表面是3氧化2铁吗？淬火后若有清洗，也许会好一点是吗？

water2080

袁海林 发表于 2013-9-20 15:25
你好！你说的是材料表面是3氧化2铁吗？淬火后若有清洗，也许会好一点是吗？

是三氧化二铁，清洗会好一些，但最重要还是炉中气氛。

袁海林

water2080 发表于 2013-9-20 15:29
是三氧化二铁，清洗会好一些，但最重要还是炉中气氛。

气氛应该如何控制才能改善或者彻底解决这个问题呢？

water2080

袁海林 发表于 2013-9-20 15:47
气氛应该如何控制才能改善或者彻底解决这个问题呢？

你这看上去是不是没有去除黑皮阿！

water2080

袁海林 发表于 2013-9-20 15:47
气氛应该如何控制才能改善或者彻底解决这个问题呢？

看看是不是和这个颜色一样？附图是三氧化二铁的粉末。

袁海林

water2080 发表于 2013-9-20 17:38
看看是不是和这个颜色一样？附图是三氧化二铁的粉末。

是的，颜色一样的，谢谢了兄弟！
