渗碳轴承外圈裂纹分析

taozhen123456 · 发表于 2013-9-25 18:27:21

本帖最后由 taozhen123456 于 2013-9-25 18:34 编辑

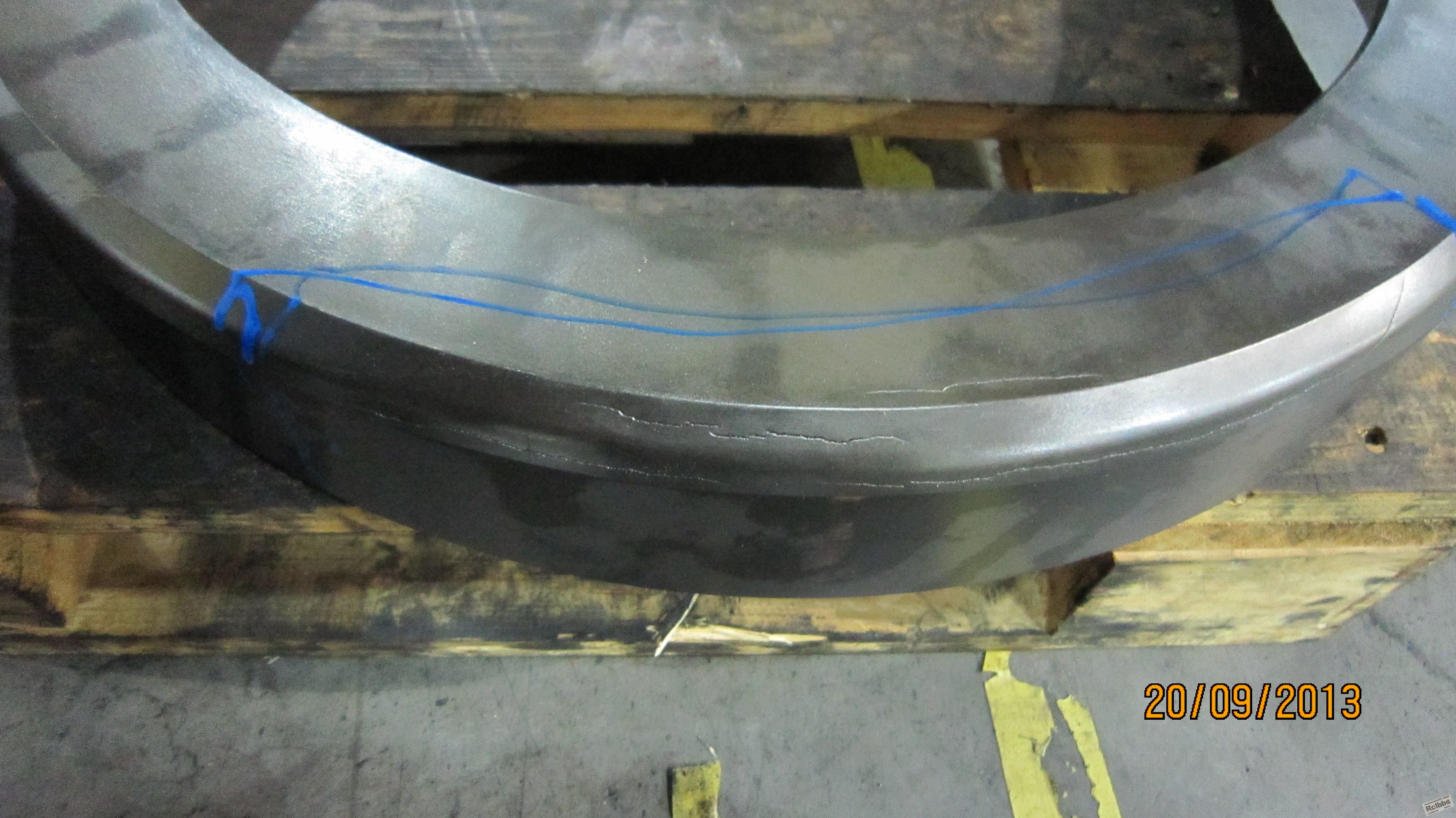

裂纹宏观形态
取样切割开后形态（100X）
500X 裂纹形态
500X 4%硝酸酒精腐蚀形态

taozhen123456 · 发表于 2013-9-25 18:33:25

本帖最后由申兴一于 2013-9-25 21:49 编辑

个人觉得是锻造类的缺陷，具体是哪种缺陷？请各位大侠们给定个性？期待你们的解答！

wanghgseu · 发表于 2013-9-25 20:15:19

本帖最后由申兴一于 2013-9-25 21:49 编辑

基本可以判定不是锻造类的，锻造裂纹在周围会有脱碳的，这个一点脱碳的痕迹都没有。裂纹处于尺寸突变位置，是不是淬火裂纹？

MYG · 发表于 2013-9-25 21:34:57

如是锻造裂纹，裂纹内应有渗碳产物-------------------------

申兴一 · 发表于 2013-9-25 21:48:39

我认为应该是锻造的时候有残余应力没有消除，渗碳淬火后应力释放产生裂纹。

whank · 发表于 2013-9-26 00:05:49

这个是什么状态下裂的呀？看起来没有用过，是渗碳淬火然后机加工后发现的裂纹么？

liliangfangfang · 发表于 2013-9-26 15:32:49

我认为是锻造折叠形成的开裂

taozhen123456 · 发表于 2013-9-26 17:15:10

wanghgseu 发表于 2013-9-25 20:15
基本可以判定不是锻造类的，锻造裂纹在周围会有脱碳的，这个一点脱碳的痕迹都没有。裂纹处于尺寸突变位置， ...

看第三张图片裂纹两侧都氧化成那样子了，还淬火裂纹啊？

taozhen123456 · 发表于 2013-9-26 17:16:05

whank 发表于 2013-9-26 00:05
这个是什么状态下裂的呀？看起来没有用过，是渗碳淬火然后机加工后发现的裂纹么？

磨削加工之前，热处理抛丸过后发现的！

taozhen123456 · 发表于 2013-9-26 17:17:18

MYG 发表于 2013-9-25 21:34
如是锻造裂纹，裂纹内应有渗碳产物-------------------------

最后一张图片可能拍的不好，真实情况是有渗C层的。

taozhen123456 · 发表于 2013-9-26 17:19:47

申兴一发表于 2013-9-25 21:48
我认为应该是锻造的时候有残余应力没有消除，渗碳淬火后应力释放产生裂纹。

第二张图片显示，个人觉得最后一点小裂纹是淬火后的延伸裂纹，前面的大段裂纹应该是锻造裂纹吧，您觉得呢？

taozhen123456 · 发表于 2013-9-26 18:27:02

liliangfangfang 发表于 2013-9-26 15:32
我认为是锻造折叠形成的开裂

有这种可能性！表示同感。

wanghgseu · 发表于 2013-9-26 20:13:50

taozhen123456 发表于 2013-9-26 17:15
看第三张图片裂纹两侧都氧化成那样子了，还淬火裂纹啊？

第三张不知你是从哪些特征上面讲说是氧化？如果是氧化，第四张腐蚀后的也会有氧化啊，可是没有。

hanjyu · 发表于 2013-9-26 22:07:05

陶总，从第二张图可以看出是热处理前形成的裂纹，有可能是原材料中有裂纹，在碾压成型时裂纹扩到表面形成的。所以才看不到脱碳，，

zqrlp · 发表于 2013-9-26 23:29:18

从取样切割开后形态（100X）看：裂纹心部有氧化皮；500X裂纹边缘也有氧化皮，同时存在晶界裂纹，因此，开裂应属锻造时温度过高，晶界液化，锻打开裂。

申兴一 · 发表于 2013-9-27 13:57:31

我认为这样的现象热处理是可以挽救的，但这个零件的预处理没有做好。

竹林风 · 发表于 2013-9-27 14:35:52

锻造折叠的裂纹可能性比较大

taozhen123456 · 发表于 2013-9-27 17:42:30

hanjyu 发表于 2013-9-26 22:07
陶总，从第二张图可以看出是热处理前形成的裂纹，有可能是原材料中有裂纹，在碾压成型时裂纹扩到表面形成的 ...

你说的可能性比较大！

taozhen123456 · 发表于 2013-9-27 17:45:07

wanghgseu 发表于 2013-9-26 20:13
第三张不知你是从哪些特征上面讲说是氧化？如果是氧化，第四张腐蚀后的也会有氧化啊，可是没有。

裂纹两侧的IGO，至于最后一张脱碳看不到，我也是很疑惑的！

wanghgseu · 发表于 2013-9-27 21:11:14

taozhen123456 发表于 2013-9-27 17:45
裂纹两侧的IGO，至于最后一张脱碳看不到，我也是很疑惑的！

腐蚀后的照片太清楚了，不会骗人的。不要绕过这个现象
