40CrMo 淬火回火后的组织问题

无为0421 · 发表于 2013-10-25 20:13:09

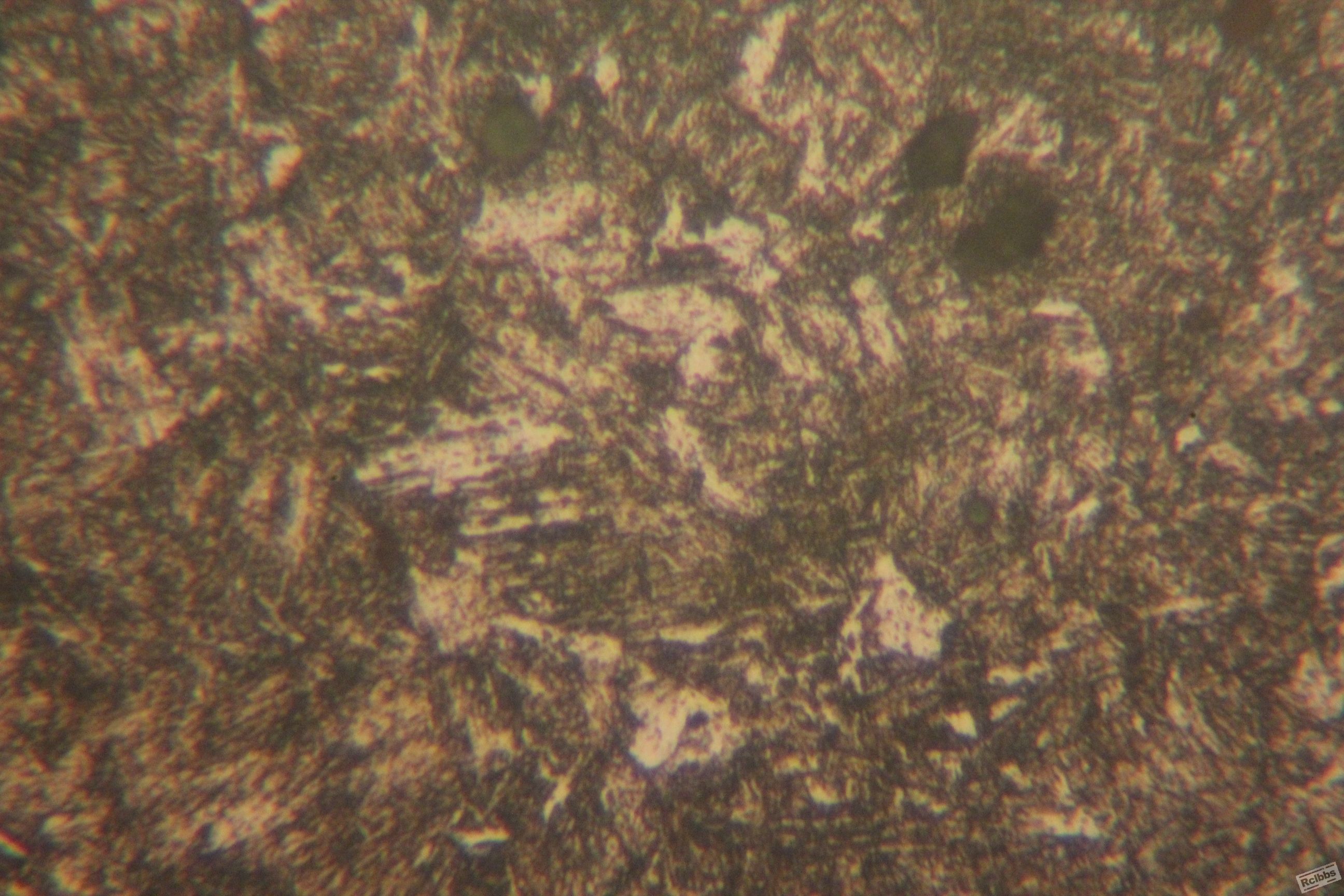

现有如图所示零件高度约100mm，淬火回火表面硬度40~43,将零件纵切然后再中间横切观察金相，发现从齿尖向里4mm组织为回火索氏体+屈氏体+少量未熔铁素体，但是从4mm向里有大量的未熔块状铁素体+屈氏体。
工艺为：850℃保温3h快速光亮淬火油淬火后470℃保温2h回火。
零件材质为40CrMo,图纸技术要求40~45HRC，对金相组织未注要求。
现在想知道硬度为40~43HRC出现回火索氏体是否正常，40~45HRC正常金相组织是什么。
附件金相是块状未熔铁素体+屈氏体判断是否正确

先谢谢各位！

qlf_126 · 发表于 2013-10-26 13:52:14

个人建议，还是打下各组织的显微硬度作为组织判断的证据！
LZ的这金相的话，打下白亮区及灰色区显微硬度的话，对于组织判断会有很强的说服力！

liliangfangfang · 发表于 2013-10-26 15:12:36

块状未容铁素体，好像加热不到位形成的，温度再高点应该会好

无为0421 · 发表于 2013-10-26 20:29:06

liliangfangfang 发表于 2013-10-26 15:12
块状未容铁素体，好像加热不到位形成的，温度再高点应该会好

昨天忘了补充了，这个零件是锻造后先正火再机加工然后淬火回火，如果正火组织粗大能影响淬火后的组织甚至导致存在块状铁素体

无为0421 · 发表于 2013-10-26 20:29:49

qlf_126 发表于 2013-10-26 13:52
个人建议，还是打下各组织的显微硬度作为组织判断的证据！
LZ的这金相的话，打下白亮区及灰色区 ...

明天打一下显微组织硬度看看，谢谢

		自动登录	找回密码
密码			免费注册

[求助] 40CrMo 淬火回火后的组织问题

本帖子中包含更多资源
