42CrMo组织为什么不同

fbc1 · 发表于 2014-2-13 15:22:23

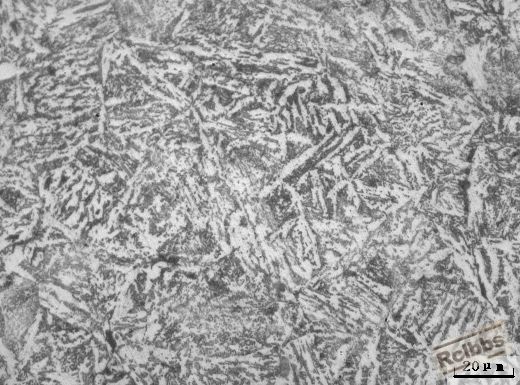

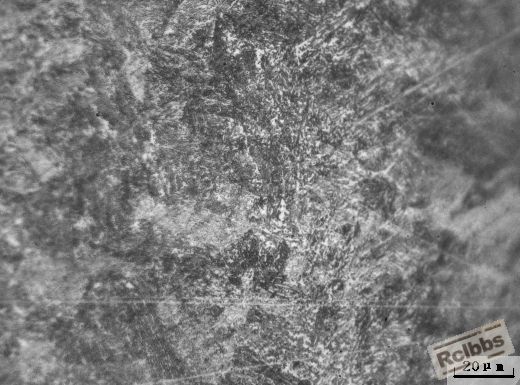

45mm圆棒轧后矫直断了，取样检验，发现表面有很小的区域，组织跟其他区域不一样，大家给辨别以下组织分别是什么，什么状况可以出现此种情况，钢种是42CrMo。， ,第一张图是表面组织不同的照片，第二张是其他区域照片。

xiaozhou · 发表于 2014-2-13 15:59:53

第一张照片不是很清晰，可以重新做一下吗？

lmking2008 · 发表于 2014-2-14 11:13:46

第二张金相里面铁素体呈针状，魏氏体组织，是否有过热现象？

fbc1 · 发表于 2014-2-17 14:59:29

如果是魏氏体组织那过热太严重了吧，整个都是。

HRC · 发表于 2014-2-22 11:27:40

第一张是表面组织，为回火索氏体，正常；第二张是心部组织，粒状贝氏体，冷却慢的原因引起。

junjingli123 · 发表于 2014-2-22 13:56:58

第一张的表面组织为回火索氏体，为正常调质组织，第二张粒状贝氏体及铁素体，为淬火不合格组织，所以该工件淬火冷却太慢，导致表面及心部差距较大。可能原因1、淬火液选用不当，冷速较慢 2、淬火时冷却时间太短，心部未达到淬火效果

leekeychen · 发表于 2014-2-22 16:39:37

对于42CrMo材料，你们采用什么热处理工艺呢？

qidian123 · 发表于 2014-2-22 17:24:10

看不太懂值得研究，这个是一个难题

		自动登录	找回密码
密码			免费注册

[讨论] 42CrMo组织为什么不同
