请各位前辈们帮忙看看这些都是什么夹杂物

睡到自然醒 · 发表于 2014-4-22 20:13:16

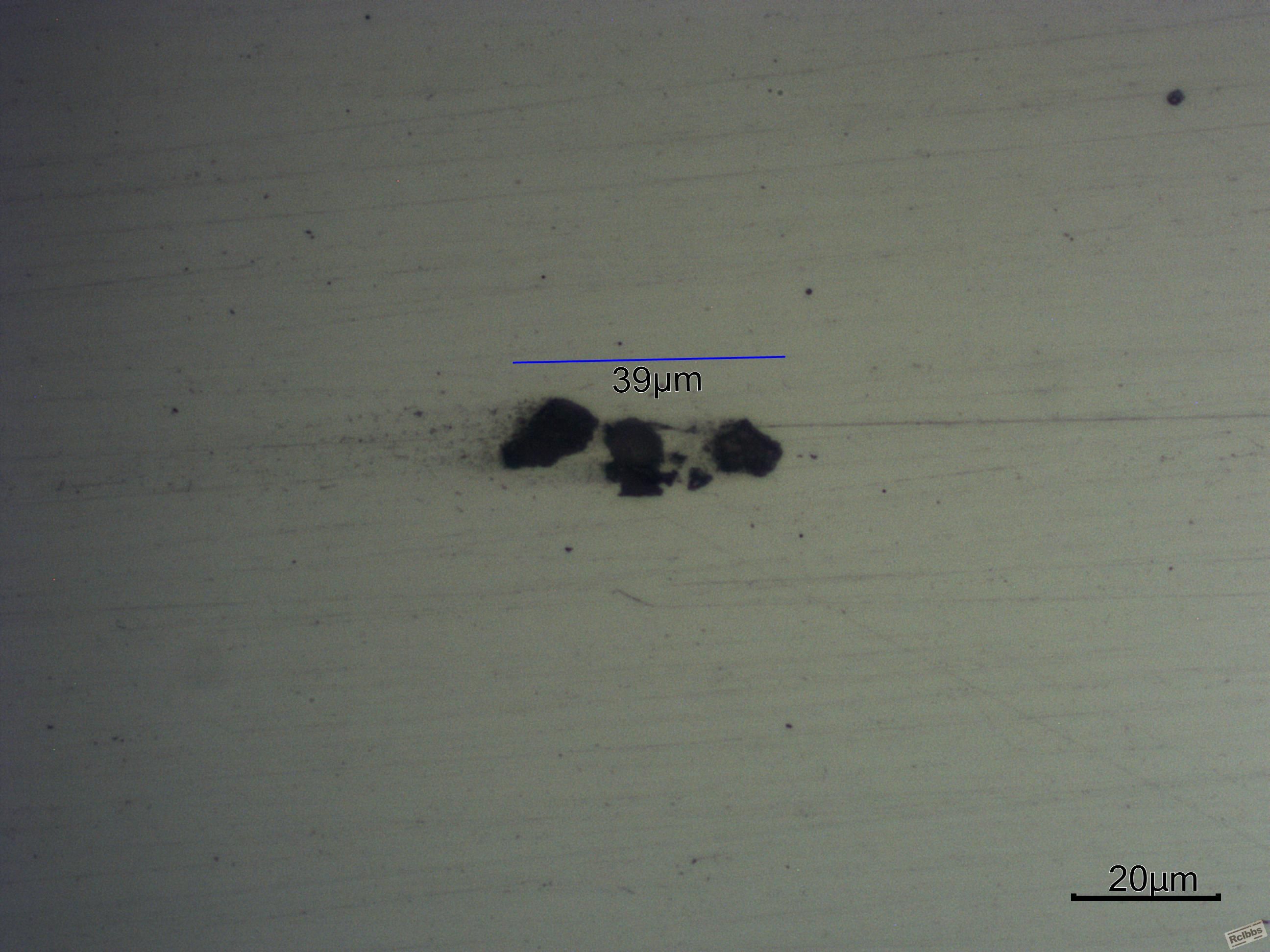

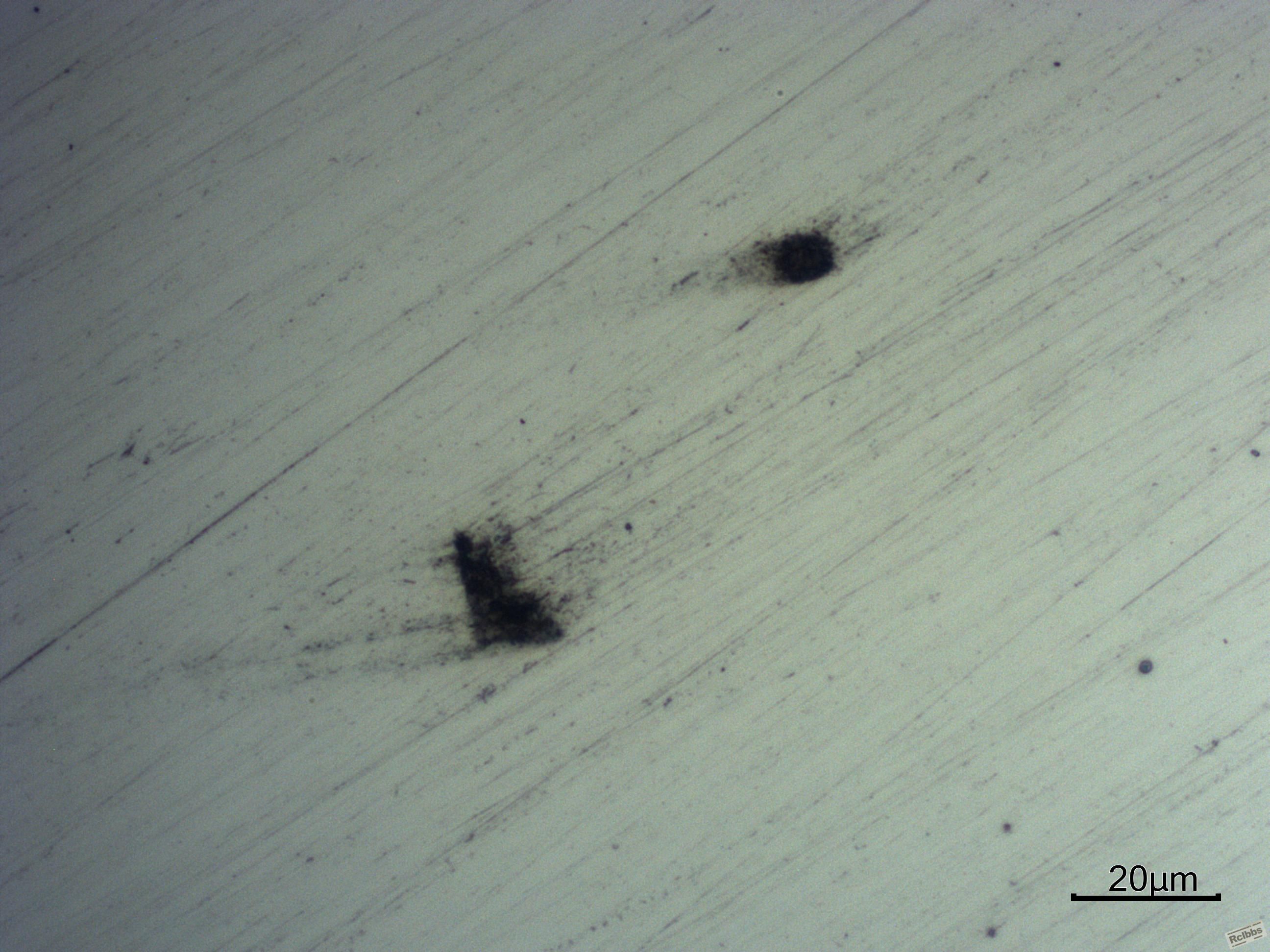

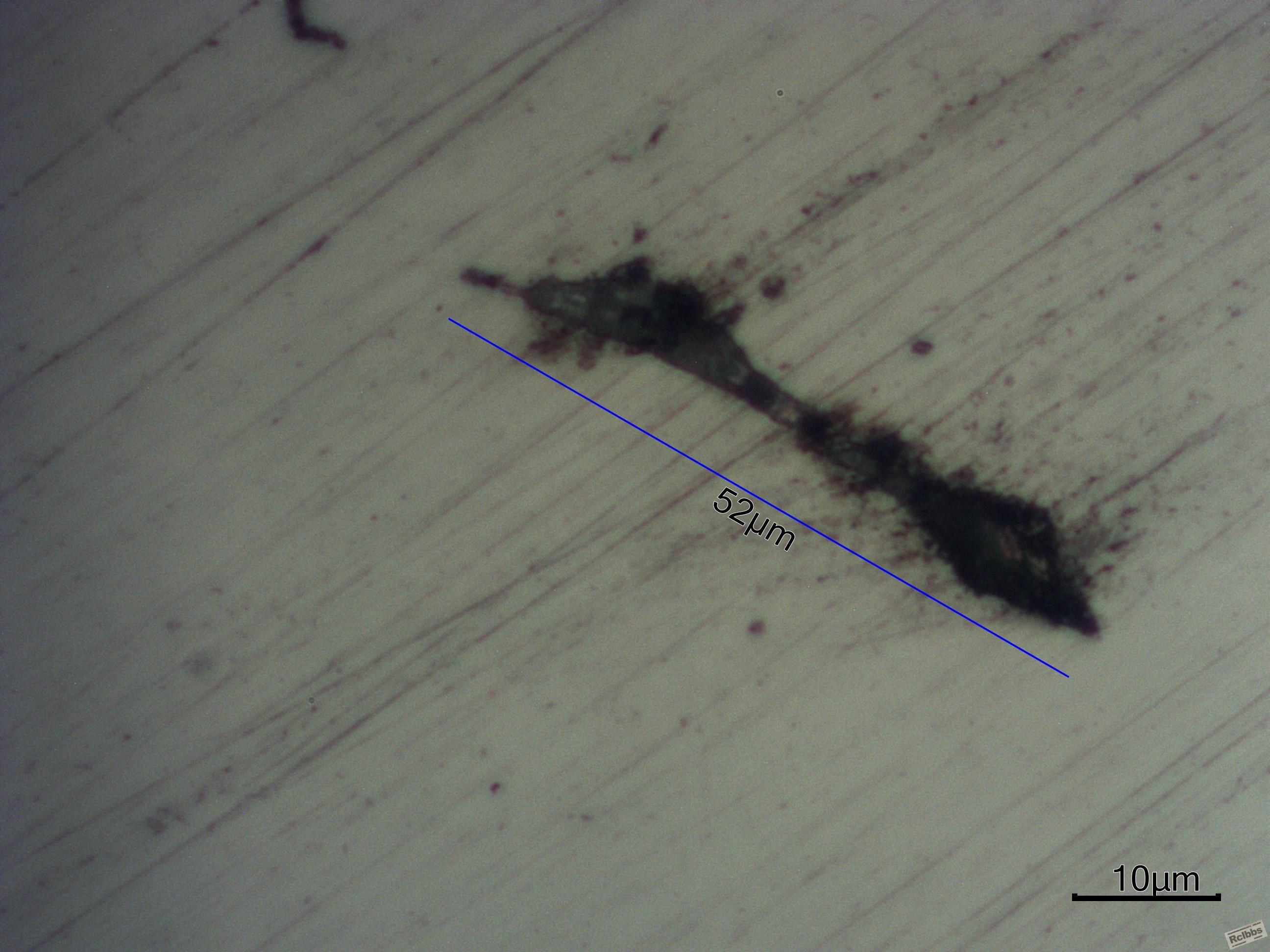

请各位前辈们帮忙看看这些都是什么夹杂物

metart · 发表于 2014-4-23 00:39:05

制样假象太多，照片也偏暗，不好确定。建议样做好了，拍好了，再问大家。

wangshirui1203 · 发表于 2014-4-23 10:30:06

制样有待提高，慢慢来，熟能生巧。第一个应该是硅酸盐，第二个不确定，第三个应该是你制样的问题。

热工女将 · 发表于 2014-4-23 19:02:02

第一张是氧化物类，第二张，第三张制样问题

睡到自然醒 · 发表于 2014-4-23 19:11:02

wangshirui1203 发表于 2014-4-23 10:30
制样有待提高，慢慢来，熟能生巧。第一个应该是硅酸盐，第二个不确定，第三个应该是你制样的问题。

谢谢，以后我会好好磨的。

QQ448997695 · 发表于 2014-4-24 21:20:08

根据GB 10561-2005的规定：
C 类 (硅酸盐类):具有高的延展性，有较宽范围形态比(一般≥3)的单个呈黑色或深灰色夹杂
物，一般端部呈锐角;对应楼主从上到下的第一张图片
B 类 (氧化铝类):大多数没有变形，带角的，形态比小(一般<3)，黑色或带蓝色的颗粒，沿轧制
方向排成一行(至少有3个颗粒);对应楼主的第二张图片
第三张图片是由于制样不好造成的假象，图中曳尾，划痕，脏污很明显

小~啊傻 · 发表于 2014-4-26 10:57:52

本帖最后由小~啊傻于 2014-4-28 10:12 编辑

QQ448997695 发表于 2014-4-24 21:20
根据GB 10561-2005的规定：
C 类 (硅酸盐类):具有高的延展性，有较宽范围形态比(一般≥3)的单个呈黑色或深 ...

C类的夹杂物在现在的钢材中很少发现，楼主这张是否有中彩票的嫌疑？

C类的夹杂物与A类粗系相似，单独看端部的角度评定是否稳妥？据了解除了外形还有很重要的一点就是颜色！

这些试样不具备观测夹杂物的条件，能够准确的区分，楼主的试样要重新做才行，最起码的镜下不应该能够看到划痕。

metart · 发表于 2014-4-26 11:19:17

小~啊傻发表于 2014-4-26 10:57
C类的夹杂物在现在的钢材中很少发现，楼主这张是否有中彩票的嫌疑？

C类的夹杂物与A类粗系相似，单独看 ...

说到点子上了。。。。。。。

meiyz · 发表于 2014-4-27 18:46:13

夹杂物的制样的确是要认真对待,一不小心就被假象蒙蔽,要反复磨制.确实存在制样问题.

花儿乐队 · 发表于 2014-4-28 08:56:39

C类在暗场看是透明的，A类为浅灰色的明场

小~啊傻 · 发表于 2014-4-28 10:14:00

花儿乐队发表于 2014-4-28 08:56
C类在暗场看是透明的，A类为浅灰色的明场

很多一线的检验室都没有暗场，所以他们评会很困难，另外，暗场的评级标准，有几人有啊？

		自动登录	找回密码
密码			免费注册

[求助] 请各位前辈们帮忙看看这些都是什么夹杂物

本帖子中包含更多资源
