[讨论] 38CrMoAl钢调质后探伤内部有裂纹

[复制链接]

签到天数: 13 天

[LV.3]偶尔看看II

发表于 2014-4-28 16:44:52 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
请各位前辈帮忙分析一下,150x130x370的38CrMoAl钢调质后,作超声波探伤,发现内部有长达150左右的裂纹缺陷,请问是调质淬火的问题还是锻造的问题,怎么分析,望指教?

签到天数: 51 天

[LV.5]常住居民I

发表于 2014-5-7 16:01:30 | 显示全部楼层
这个只有从金相上来分析。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2014-5-7 16:21:51 | 显示全部楼层
这样的问题描述,太笼统,无图无工艺,神仙也难判断呀
回复 支持 反对

使用道具 举报

签到天数: 13 天

[LV.3]偶尔看看II

 楼主| 发表于 2014-5-7 18:05:32 | 显示全部楼层
本帖最后由 太阳之热 于 2014-5-7 18:13 编辑

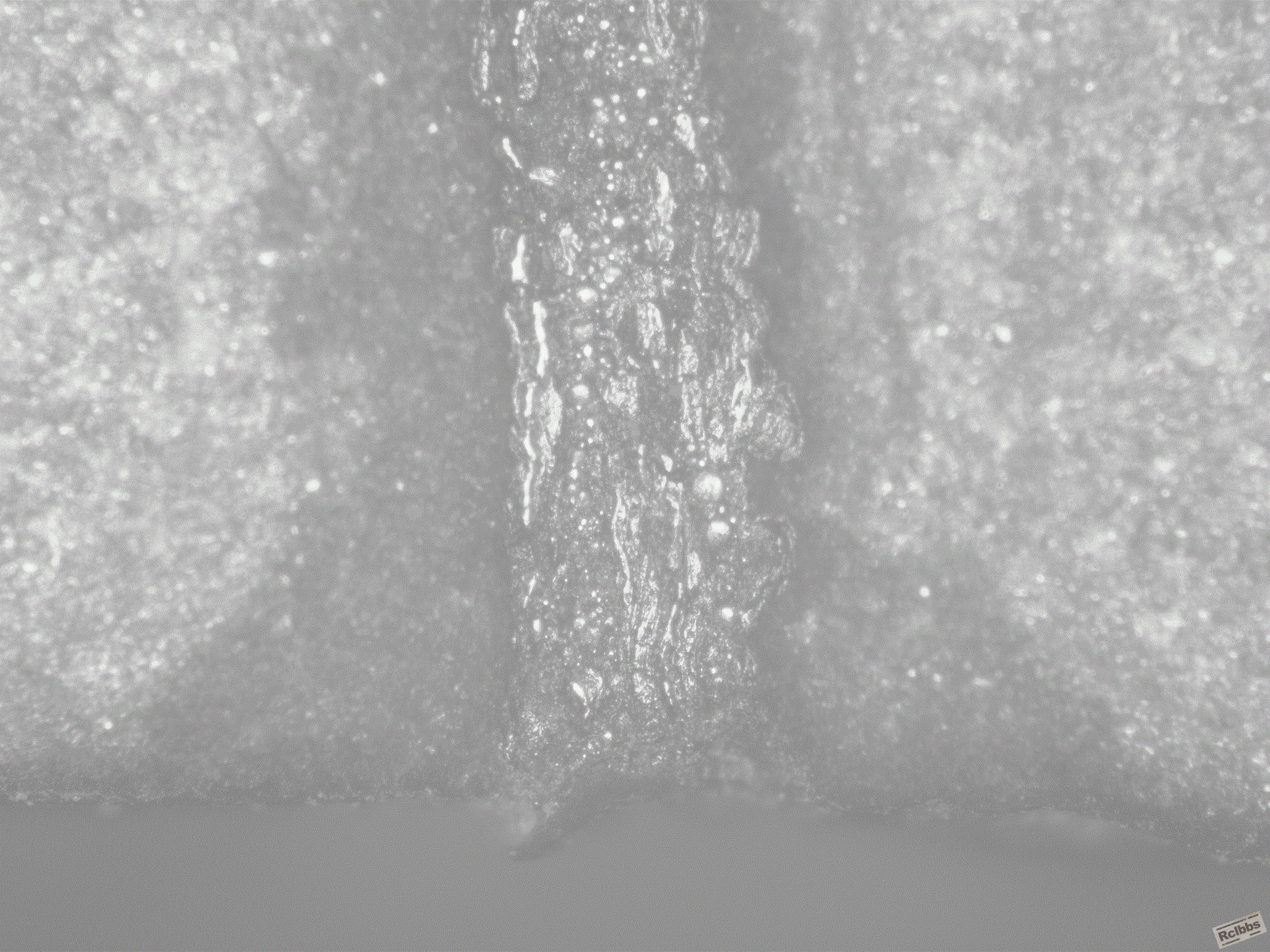

裂纹处金相图 x500

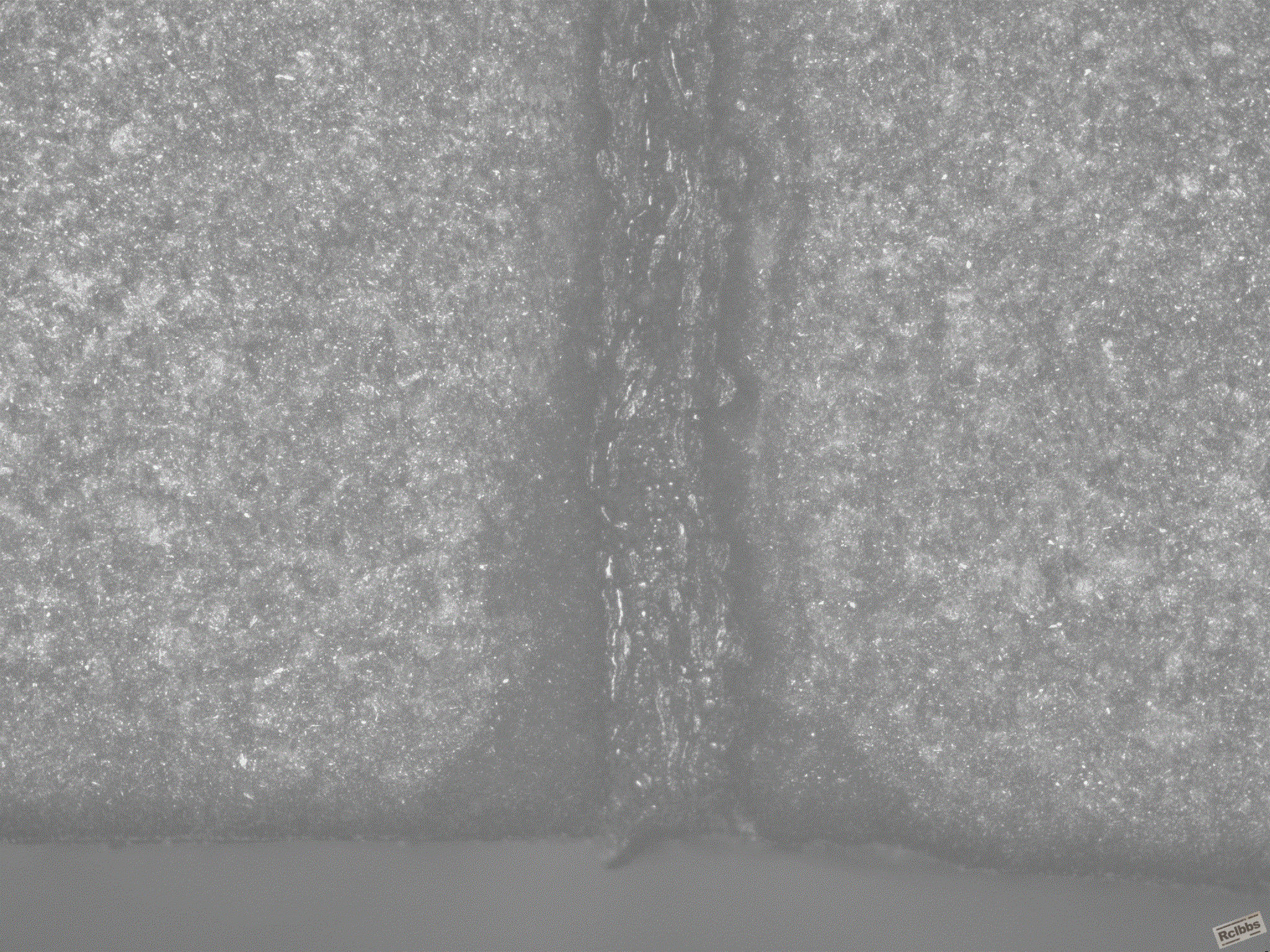

裂纹处金相图 x100

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 13 天

[LV.3]偶尔看看II

 楼主| 发表于 2014-5-7 18:12:37 | 显示全部楼层

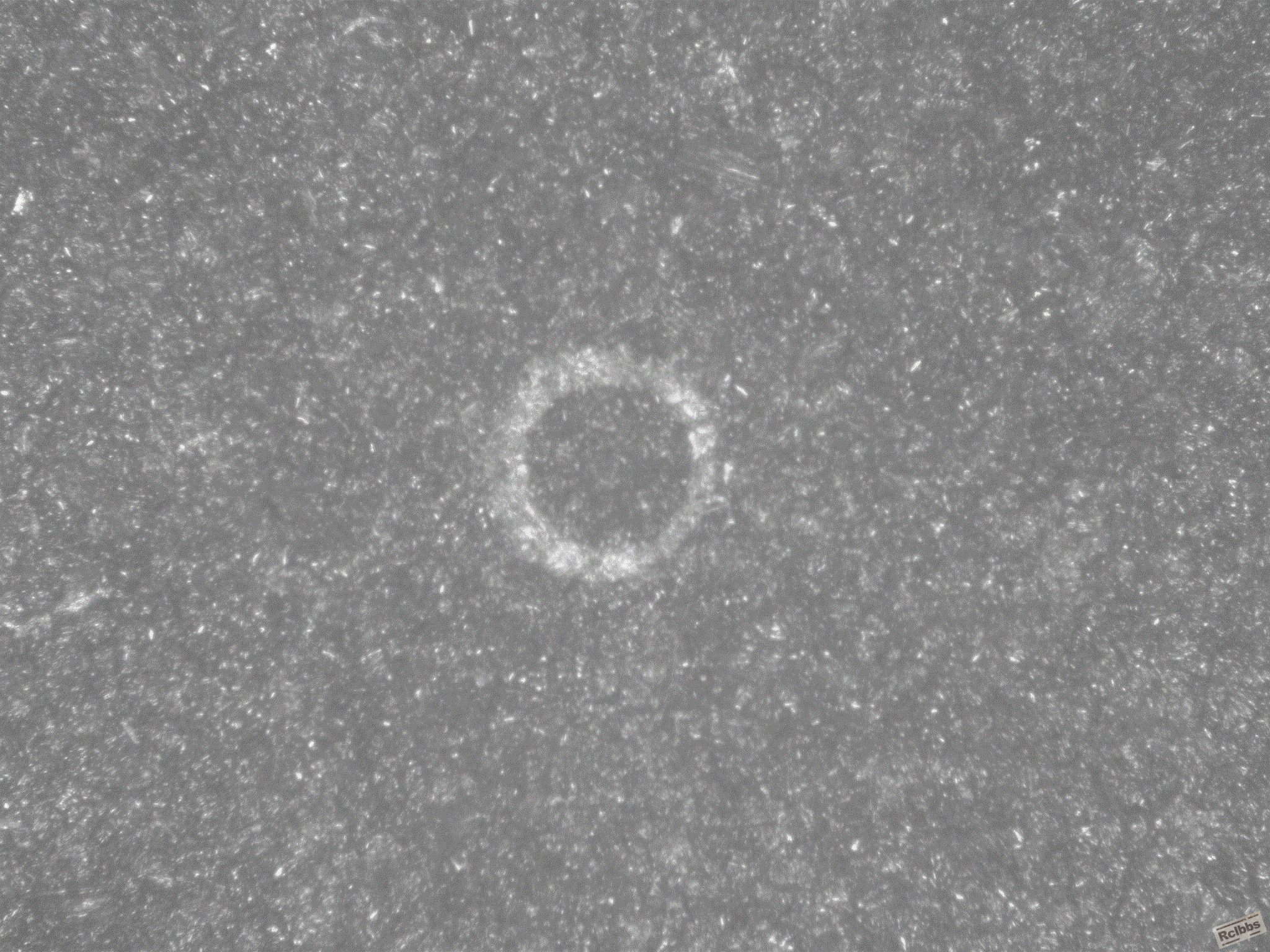

就是在没有裂纹的地方发现有个圆环现象,怎么回事。
回复 支持 反对

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2014-5-7 18:16:02 | 显示全部楼层
本帖最后由 申兴一 于 2014-5-14 17:46 编辑

你如果是油冷,考虑下锻造问题吧。你说的那种中间裂纹很可能是终锻温度过低造成,其次化验材料,铝是c曲线左移元素,这材料淬透性不是很好,内部不可能淬透。也就是说它的塑性完全够热应力和组织应力的释放,而且在淬火过程中零件内部承受的是压应力,怎么可能裂呢?
回复 支持 反对

使用道具 举报

签到天数: 566 天

[LV.9]以坛为家II

发表于 2014-5-9 14:22:34 | 显示全部楼层
将工件整体照、裂纹所在部位、裂纹宏观形态、金相取样方式,金相上裂纹的低倍形态等上传后,方可清晰该裂纹的主要原因,待继续。。。。。
回复 支持 反对

使用道具 举报

签到天数: 296 天

[LV.8]以坛为家I

发表于 2014-5-14 17:40:50 | 显示全部楼层
裂纹原因需要结合化学成分、热加工工艺、裂纹形态、显微组织等因素综合分析确定。
但并不是都能找到确切原因。
回复 支持 反对

使用道具 举报
