请各位专家帮忙看看此20Cr材质渗碳淬火后组织异常的愿因

跋涉者 · 发表于 2014-5-23 21:03:40

本帖最后由跋涉者于 2014-5-23 21:05 编辑

热处理工艺：890℃渗碳后降温至830℃淬火，而后180℃回火。

跋涉者 · 发表于 2014-5-23 21:06:37

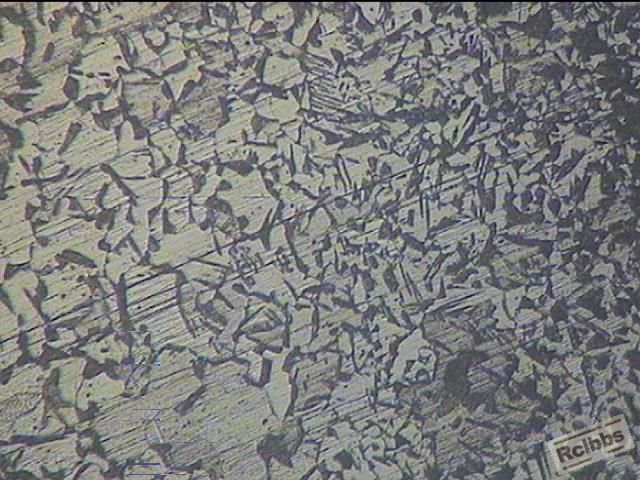

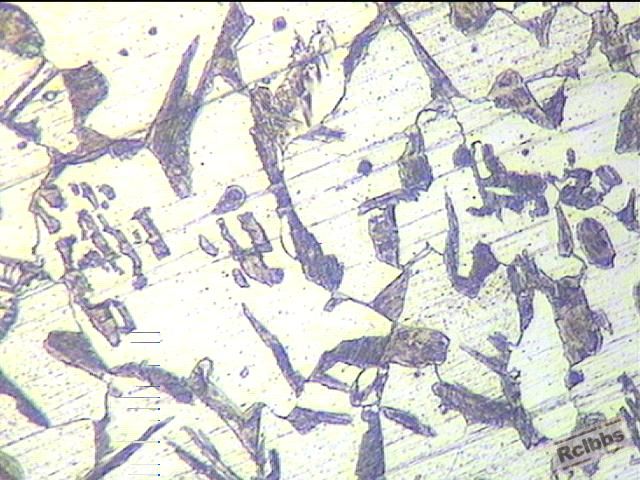

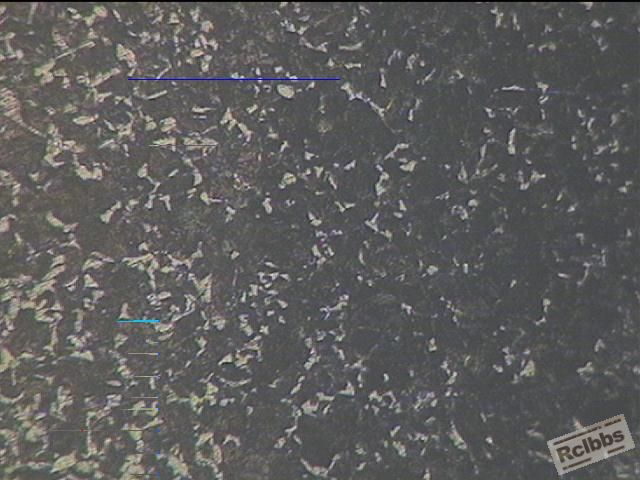

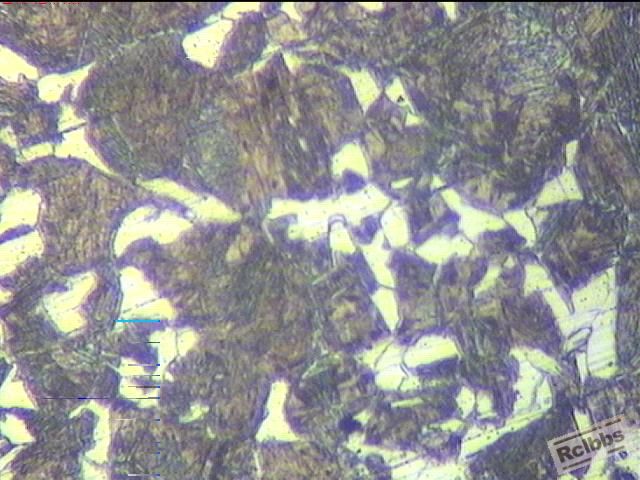

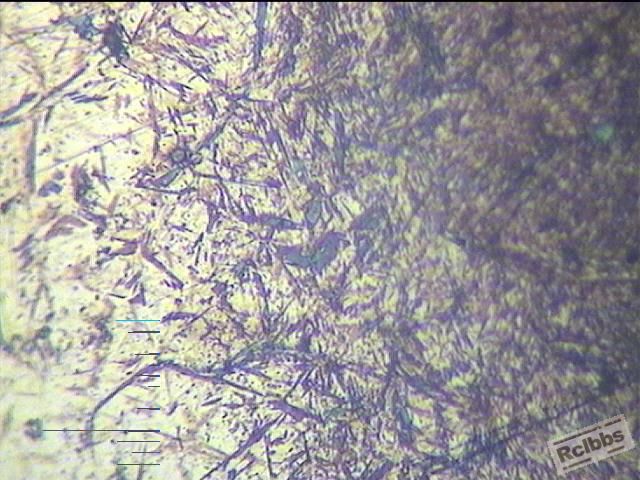

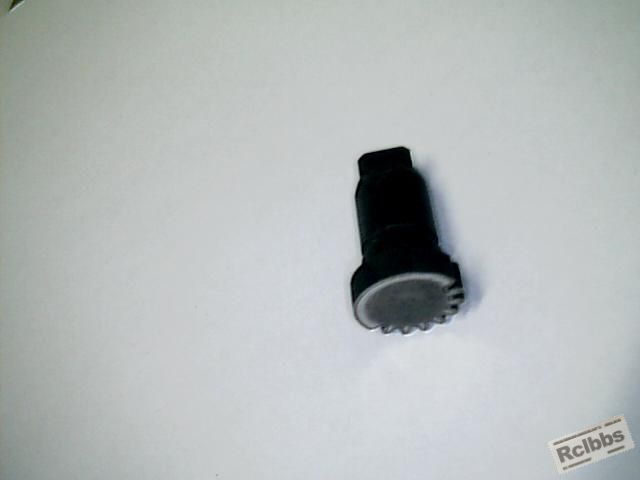

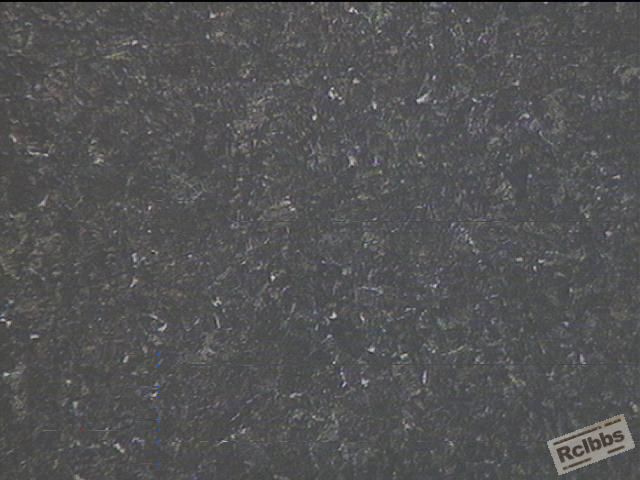

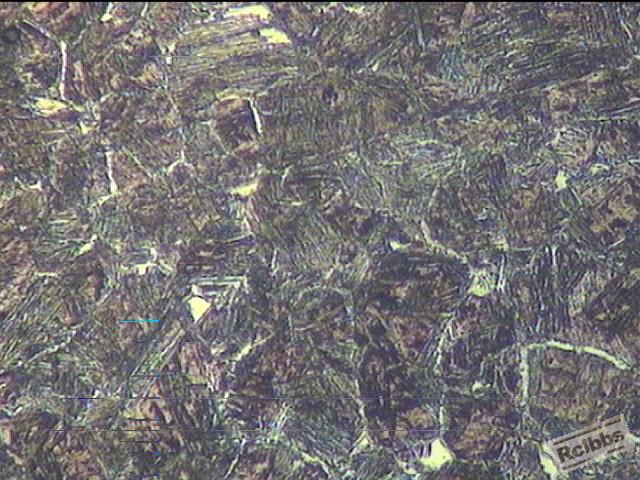

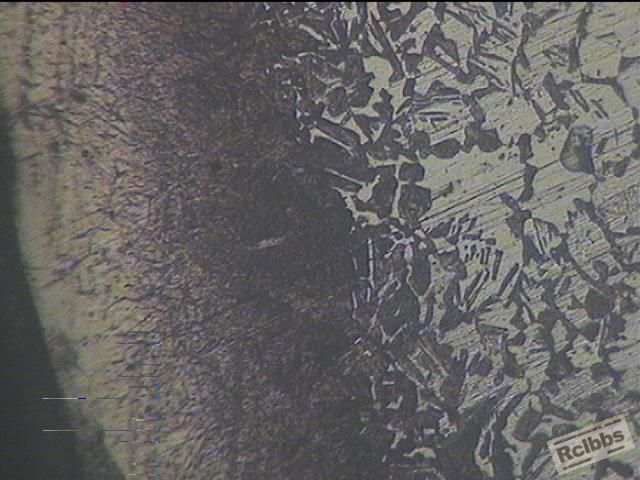

该产品就是次表层组织异常仿佛是铁素体，而心部则极少有铁素体不知是何原因？

		自动登录	找回密码
密码			免费注册

[求助] 请各位专家帮忙看看此20Cr材质渗碳淬火后组织异常的愿因
