一个奇怪的调质组织

niulangaizhinv · 发表于 2014-7-3 21:17:00

本帖最后由 niulangaizhinv 于 2014-7-4 12:03 编辑

工件名：农机用动力传动轴
直径：22mm
材料：40Cr （已经做过光谱，确认材料无误）
热处理工艺：调质，表面高频淬火
心部硬度：25.7HRC～27HRC

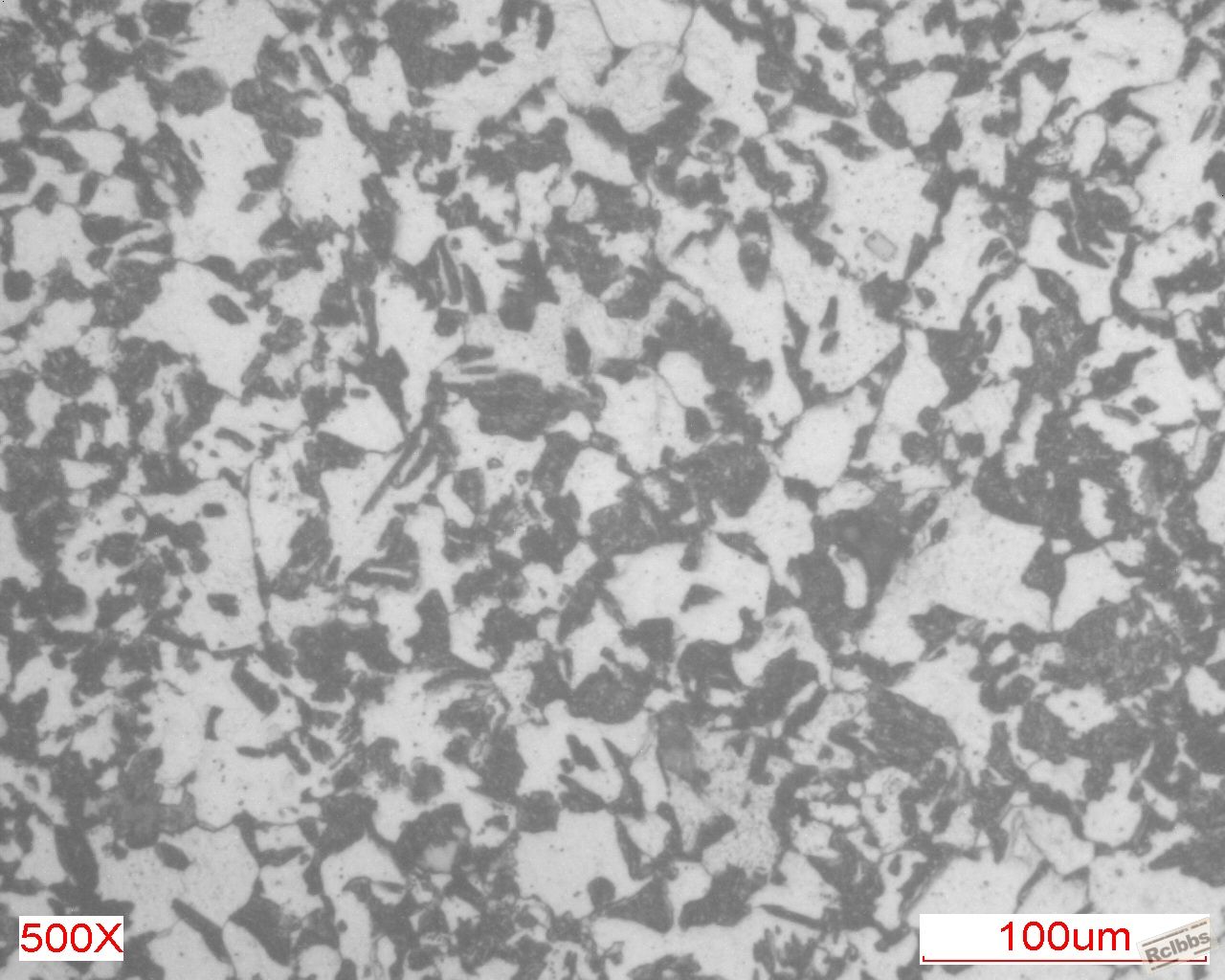

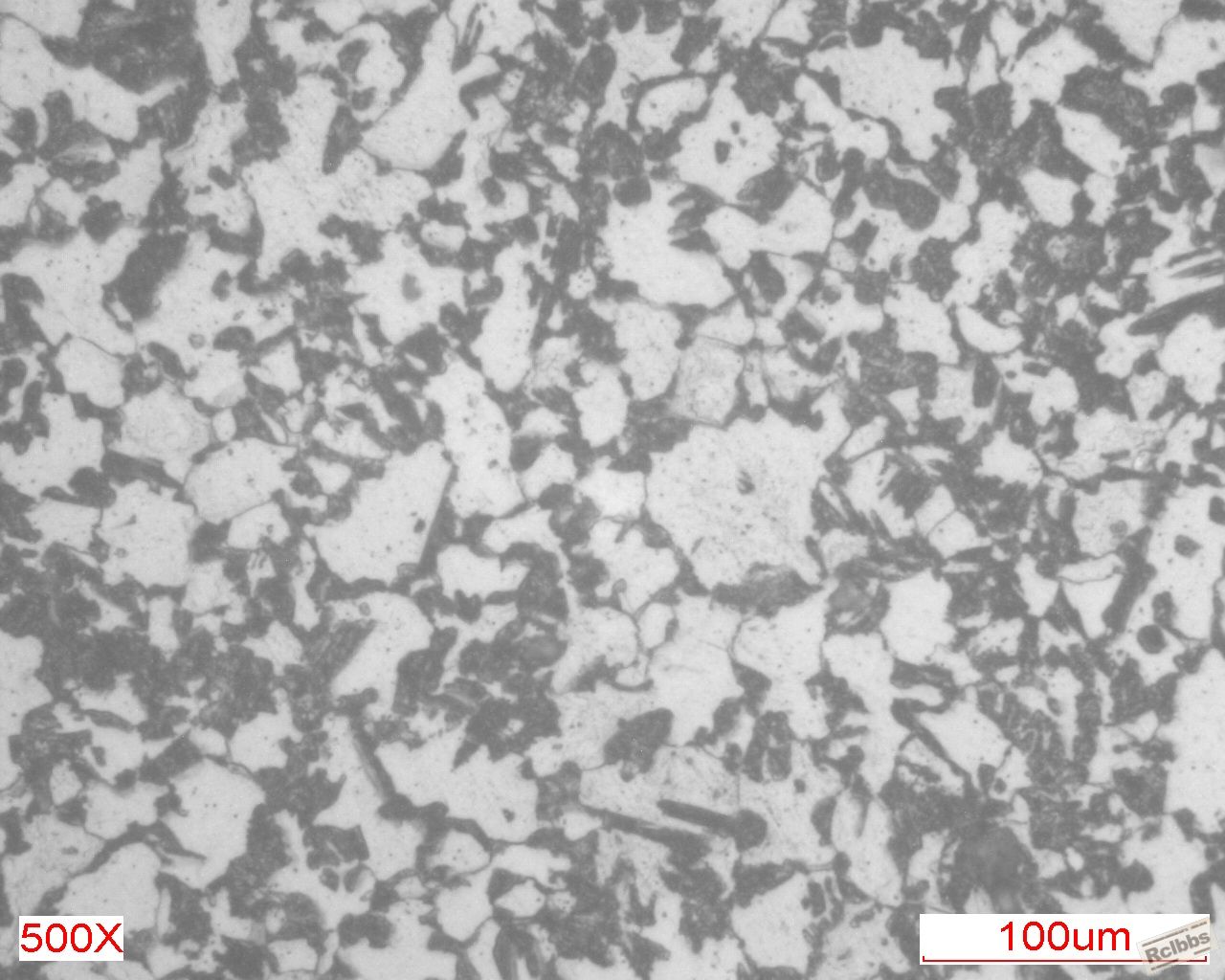

以下4张图均为心部（调质部位）组织

请教各位老师：1.以上金相组织是否是回火索氏体，如果是，为何会这般模样。

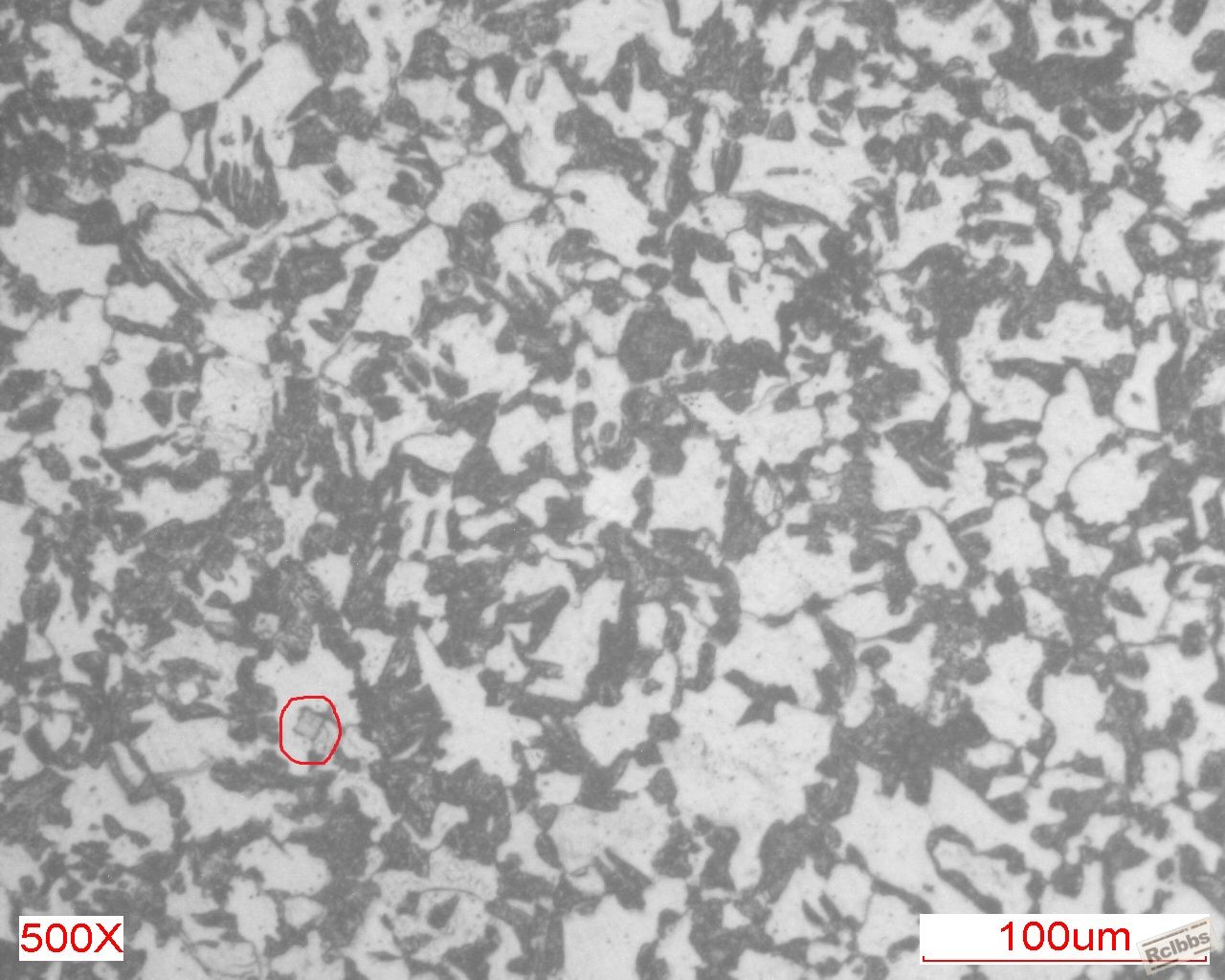

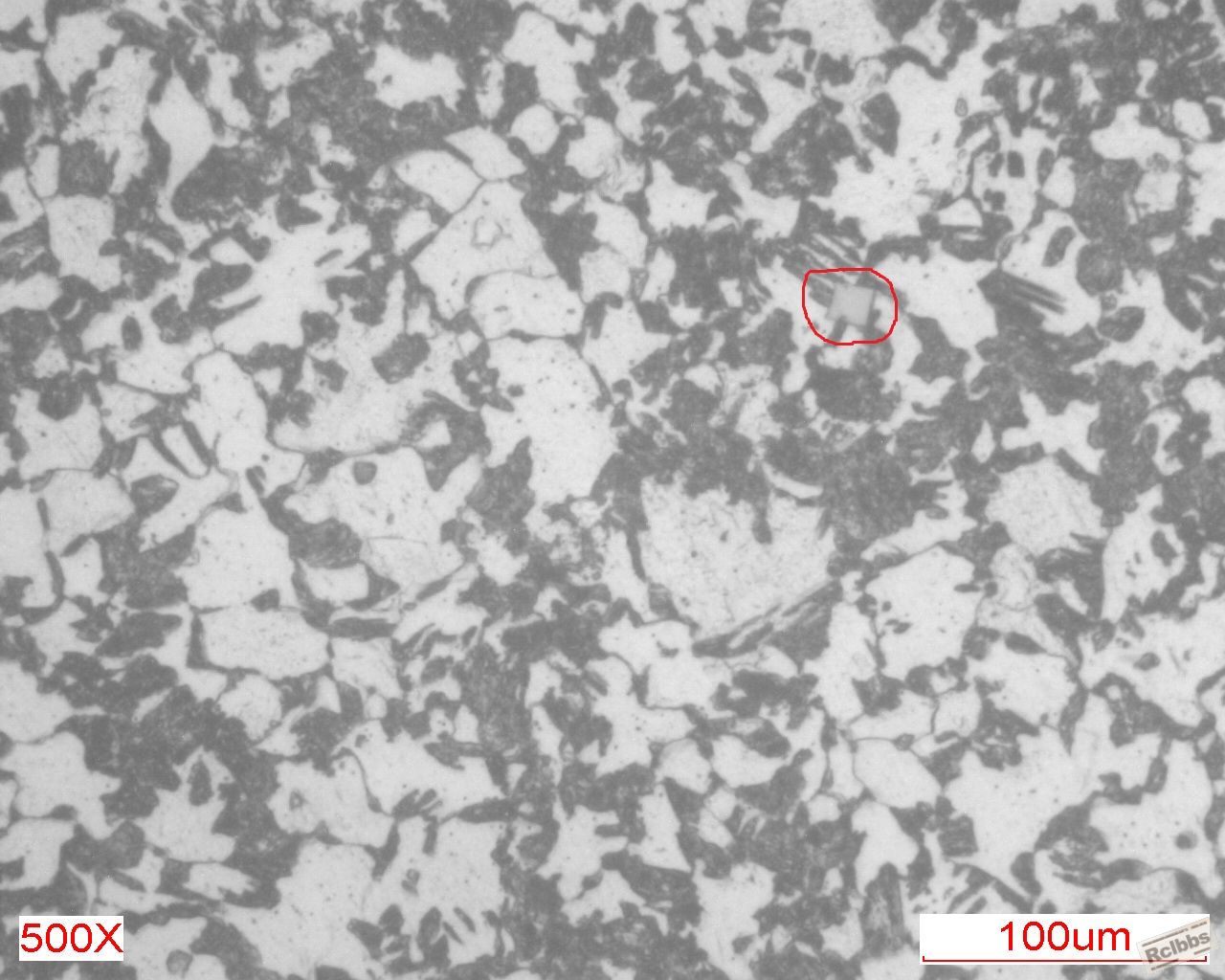

2.上图中红色圈内的是何物
拍照的设备不知道什么原因，调焦一直调不好，照片有点模糊，请各位老师见谅。

小卖部长 · 发表于 2014-7-4 06:57:14

看形状很像氮化钛夹杂物，如果颜色是红铜色的话就可以确定了。

cyj · 发表于 2014-7-4 08:10:00

这不是40Cr材料正常的调质组织，估计是材料不对。

qlf_126 · 发表于 2014-7-4 08:36:42

根本不是调质组织，原因猜测有二：
1.材料不对；
2.进行虚假调质。
至于LZ圈出的形状规则的很像是碳化物……

HRC · 发表于 2014-7-4 10:24:30

是不是表面硬度不够？

cmc01253 · 发表于 2014-7-4 10:51:50

白色的是不是未溶铁素体？

niulangaizhinv · 发表于 2014-7-4 12:00:47

cyj 发表于 2014-7-4 08:10
这不是40Cr材料正常的调质组织，估计是材料不对。

你好，做金相之前已经做过光谱了，确定是40Cr无误

niulangaizhinv · 发表于 2014-7-4 12:01:59

qlf_126 发表于 2014-7-4 08:36
根本不是调质组织，原因猜测有二：
1.材料不对；
2.进行虚假调质。

老师，那还有什么样热处理方式能做出这种组织，然后硬度能达到26HRC呢

长三角热处理 · 发表于 2014-7-4 12:19:50

这一看就不是调质组织，楼主原材料是什么状态呢？

hawkch · 发表于 2014-7-4 12:22:11

26HRC，珠光体就能到这个硬度。另图中圈的东西，应该是碳化物。从金相上看，心部根本没有淬火。到更像是退火组织。

qlf_126 · 发表于 2014-7-4 13:10:01

niulangaizhinv 发表于 2014-7-4 12:01
老师，那还有什么样热处理方式能做出这种组织，然后硬度能达到26HRC呢

个人判断可能是正火后直接回火！
依据：看着金相为正火金相的框架，但是在块状铁素体上还有少量粒状渗碳体分布，故做此判断！
当然没经历现场，仅是依据金相猜测！若调质过程中，淬火硬度不足，直接回火的话，也可能导致此种金相！

西渡高速钢 · 发表于 2014-7-4 13:10:56

因黑色区域不能确定是珠光体还是回火索氏体。

但大量的块状铁素体出现，可以肯定，如果调质的话，此处温度严重欠火。未达到调质目的。

icesnowi · 发表于 2014-7-4 17:20:58

图上红色区域很像是氮化钛，如果材料没错的话，白色的应为铁素体，黑色组织看不清楚。

niulangaizhinv · 发表于 2014-7-4 21:10:52

西渡高速钢发表于 2014-7-4 13:10
因黑色区域不能确定是珠光体还是回火索氏体。

但大量的块状铁素体出现，可以肯定，如果调质的话，此处温 ...

您好，我更加糊涂了，如果调质部位有这么多铁素体的话，那硬度为何还会有26～28HRC？

xmlzi · 发表于 2014-7-5 07:45:12

不是回火索氏体。红圈圈内猜测是黄块马氏体，可能淬火温度过低，回火温度太高产生

西渡高速钢 · 发表于 2014-7-5 07:57:53

本帖最后由西渡高速钢于 2014-7-5 08:00 编辑

niulangaizhinv 发表于 2014-7-4 21:10
您好，我更加糊涂了，如果调质部位有这么多铁素体的话，那硬度为何还会有26～28HRC？

单单铁素体的硬度是达不到此硬度的。但综合其相间分布的黑色区域的组织，那是可以达到的，这用不着迷惑。

问题是，你得将金相图片做得更清晰一点，将黑色区域的组织的细节展现给大家，让大家一看，就知道是片状的珠光体还是有马氏体位向的回火索氏体，这样才行。
只要在原腐蚀程度的基础上，腐蚀轻一些，照片拍得清晰一些即可。

期待你传上更清晰的金相照片--------------------

cyril · 发表于 2014-7-5 17:41:17

楼主给的图片已经是500X了，晶粒还是这么小，是不是倍数显示错了
表面高频淬火的话看心部组织看不到回火索氏体的
欢迎指正

niulangaizhinv · 发表于 2014-7-5 18:34:58

cyril 发表于 2014-7-5 17:41
楼主给的图片已经是500X了，晶粒还是这么小，是不是倍数显示错了
表面高频淬火的话看心部组织看不到回火 ...

你好，倍数没错，确认是500x，100x下看到的组织还要细，密密麻麻的，我就没拍

niulangaizhinv · 发表于 2014-7-5 18:36:07

西渡高速钢发表于 2014-7-5 07:57
单单铁素体的硬度是达不到此硬度的。但综合其相间分布的黑色区域的组织，那是可以达到的，这用不着迷惑 ...

谢谢老师指点，遗憾的是样品已经被封存了，只能等下一次送样了。

uhookm · 发表于 2014-7-6 11:35:15

怀疑淬火没淬好，该样重新提高温度淬火，再高回看看
