粒状贝氏体还是索氏体

封科贤 · 发表于 2014-8-19 16:06:10

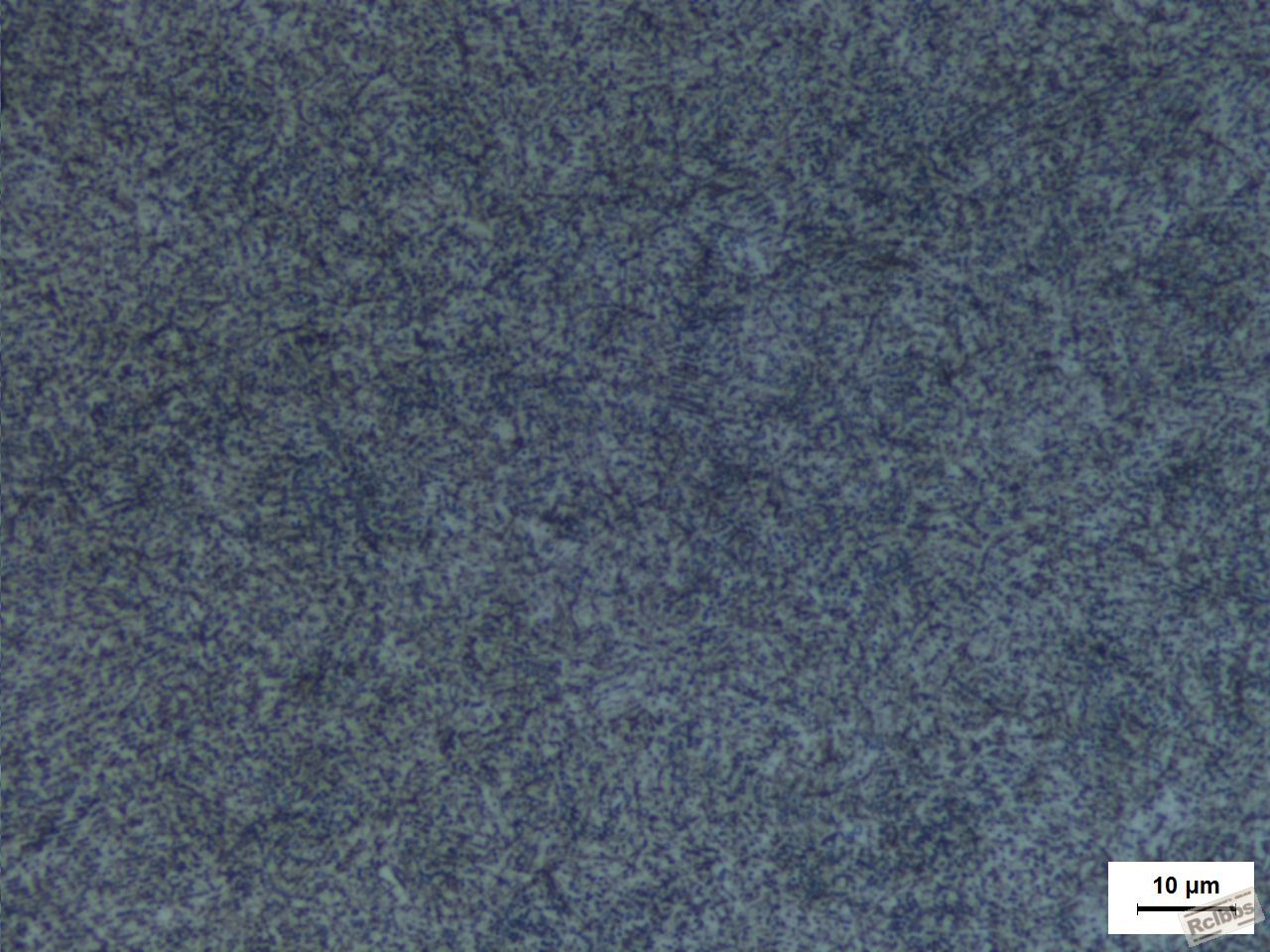

HRC44.5-HRC43,锥形弹垫

封科贤 · 发表于 2014-8-19 16:09:16

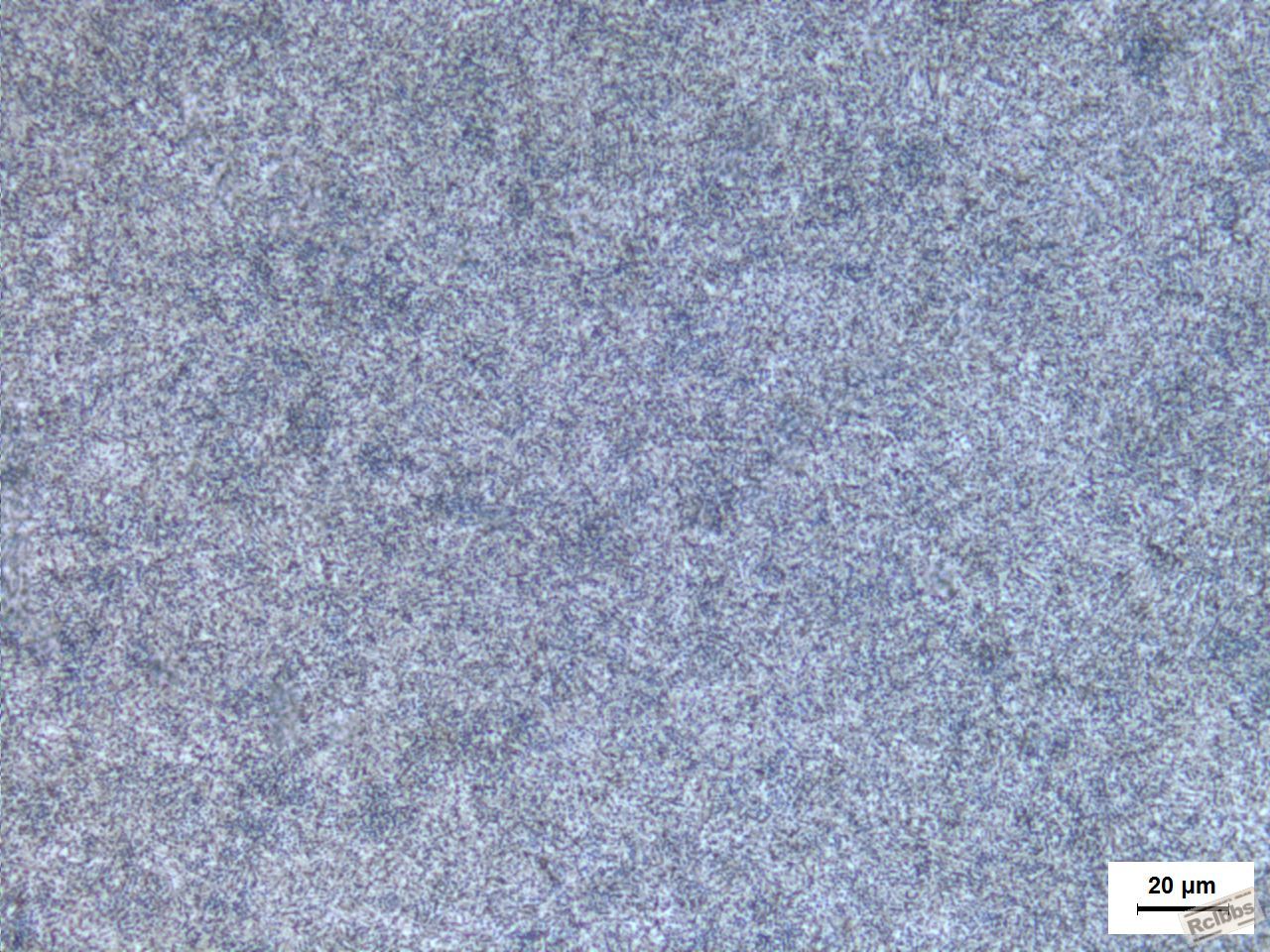

硬度41.5HRC-43HRC,客户说是盐浴处理，不知可否是

oliver · 发表于 2014-8-19 16:12:52

什么材质？
像是回火索氏体。

chg1555 · 发表于 2014-8-20 07:29:47

组织像回火S,但硬度没有这么高吧.

qlf_126 · 发表于 2014-8-20 08:12:28

如果硬度检测没问题的话，个人偏向于粒贝之说！！！4楼说了回火索氏体的话，没有这么高的硬度！

aeonfire · 发表于 2014-8-20 10:17:41

索氏体不太像，说是粒状贝氏体也有点迁就

封科贤 · 发表于 2014-8-20 10:53:03

材质为50CrV,硬度为41.5HRC-43HRC

hawkch · 发表于 2014-8-20 11:19:08

回火索氏体或屈氏体，

hovely · 发表于 2014-8-20 12:04:12

chg1555 发表于 2014-8-20 07:29
组织像回火S,但硬度没有这么高吧.

此材料为弹簧钢，弹簧钢一般为中高温回火以获得高的弹性极限。
按照楼主提供的硬度，材料的回火温度应该在450左右，此材料450回火组织为回火索氏体+回火托氏体。
不能按常规材料索氏体硬度来判断。相关回火温度对应的硬度在热处理手册上都有，查一下就知道了。

wangguangeer · 发表于 2014-8-20 16:53:52

属于中温回火组织，属于回火屈氏体组织；

热工女将 · 发表于 2014-8-20 19:35:46

我感觉象是屈氏体

dchj0532 · 发表于 2014-8-21 13:22:09

应该是S回，还有很多人纠结于区分S回和 T回，个人感觉真没有必要

		自动登录	找回密码
密码			免费注册

[求助] 粒状贝氏体还是索氏体
