寻求帮助,帮忙分析一下

bsh543516227 · 发表于 2014-8-22 17:02:12

产品：钢管热处理状态：调质淬火900度，回火700度
成分：C 0.14 MN 1.15 CR 0.08 NB 0.04 其他未写的合金元素含量都比较低
热处理后发现钢管外壁F较多，内壁反而少，各位看看这里的F是否是回火时重新奥化产生的
另外，各位有没有在用的，比较准一点的关于低碳钢AC1和AC3的计算公式，感激不尽

bsh543516227 · 发表于 2014-8-22 17:03:48

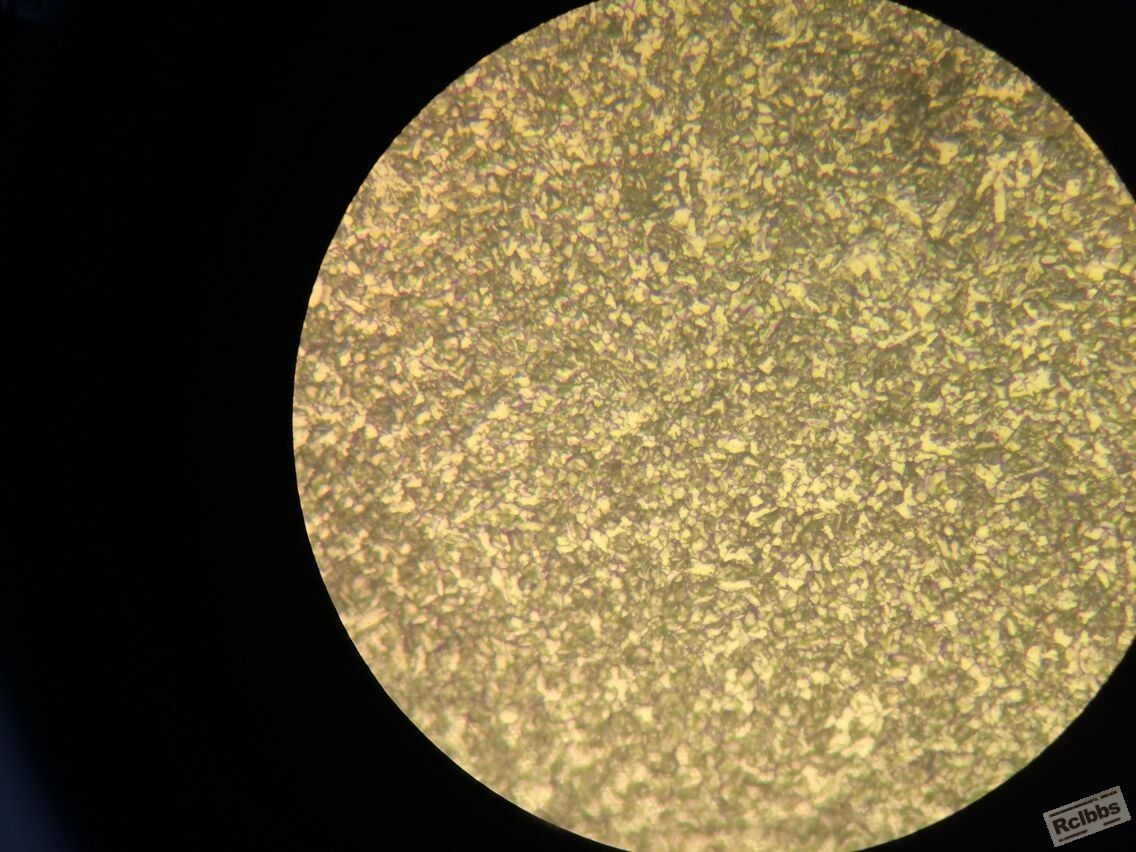

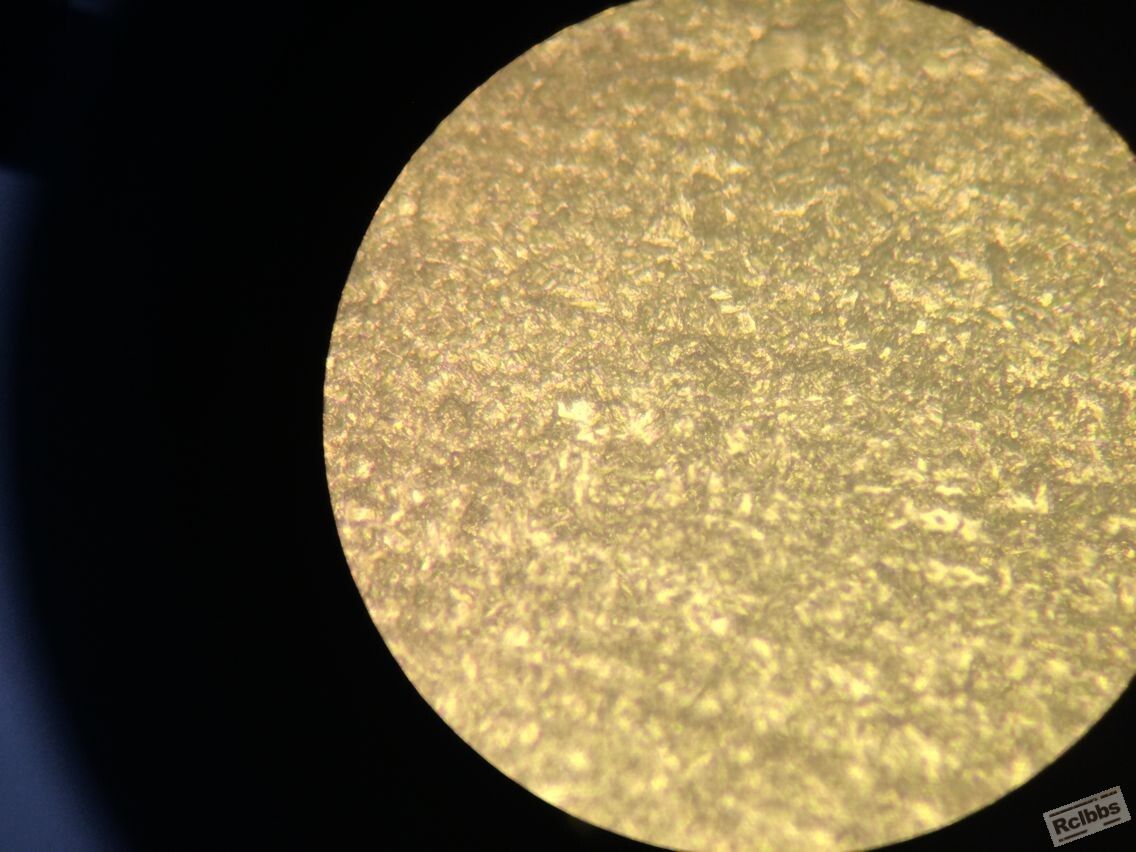

都是500X，上图是靠近外壁的组织，下图是靠近内壁的组织
请问上图中的F是怎么产生的？

jixieman · 发表于 2014-8-22 19:02:17

调质前的原材料是什么状态，表面有没有脱碳。

热工女将 · 发表于 2014-8-24 19:12:38

组织不正常，调质后应该是索氏体，出现的F好象是未溶F，淬火温度有问题。

ccfx99 · 发表于 2014-8-25 09:37:58

这种材料为什么要调质，技术要求是什么？

aeonfire · 发表于 2014-8-25 10:23:29

回火温度有点高啊，相当于又一次双相去正火了

bsh543516227 · 发表于 2014-8-25 10:56:56

热工女将发表于 2014-8-24 19:12
组织不正常，调质后应该是索氏体，出现的F好象是未溶F，淬火温度有问题。

现在我又做了2个试验，保温时间不变的情况下，第一个：淬火温度改为920度和回火不变
第二个：淬火不变，回火温度改为670
现在2个烧法的组织都一样，都和外壁组织一样，我自己都晕了。下次只有延长淬火保温时间试试了

dchj0532 · 发表于 2014-8-25 16:31:47

请问楼主是怎么进行淬火冷却的，这个钢管的尺寸多大

liwen5444 · 发表于 2014-8-25 17:01:29

这材质调质回火温度太高了。

smg016 · 发表于 2014-8-25 17:29:12

淬火温度差不多，回火温度太高了，调整后的还是有点高，尝试再降低30℃试试

天地苍狼 · 发表于 2014-8-25 21:19:10

我没做过这个呢，是不是可以理解为你这个是钢管的强化改性淬火？Q235我做过强化改性处理。另请LZ注意一点小问题：如此类似的钢管大部分成型工艺是“拉拔”，管件未热处理前表面是否本来就存在“脱碳层”？？？

ssyyll123 · 发表于 2014-8-28 14:38:36

热电偶可能坏了。。。。。

lwz520fy · 发表于 2014-8-28 17:44:13

第一个照片为内壁，第二个为外壁；我认为外壁组织正常，内壁不正常，您怎么看？
内壁组织为先共析铁素体相，冷却时间或强度不够，应该是跟冷却的循环措施有关。

		自动登录	找回密码
密码			免费注册

[讨论] 寻求帮助,帮忙分析一下

本帖子中包含更多资源

浏览过的版块
