SPCC材料的软氮化脆性如何解决？

lihuashi

产品：推力保持架
材料：SPCC
设备：有马弗式网带炉
工艺：温    度：690℃，690℃，690℃；
      时    间：40~50min；
      氨气流量：22L/min+22L/min
      乙醇流量：1.8L/H （870℃裂解后通入炉内）
      氮气流量：0.4Nm³/H

技术要求：硬度：＞664HV0.3
          氮化层（不包括过渡层）：0.005~0.02mm

按照此工艺生产后，硬度与氮化层都是合格的。但是从反面折弯＞60°时，便出现了脆断。但是国外的样品在经过“反—正—反”折弯后方出现脆断。

具体断裂的图片如下：

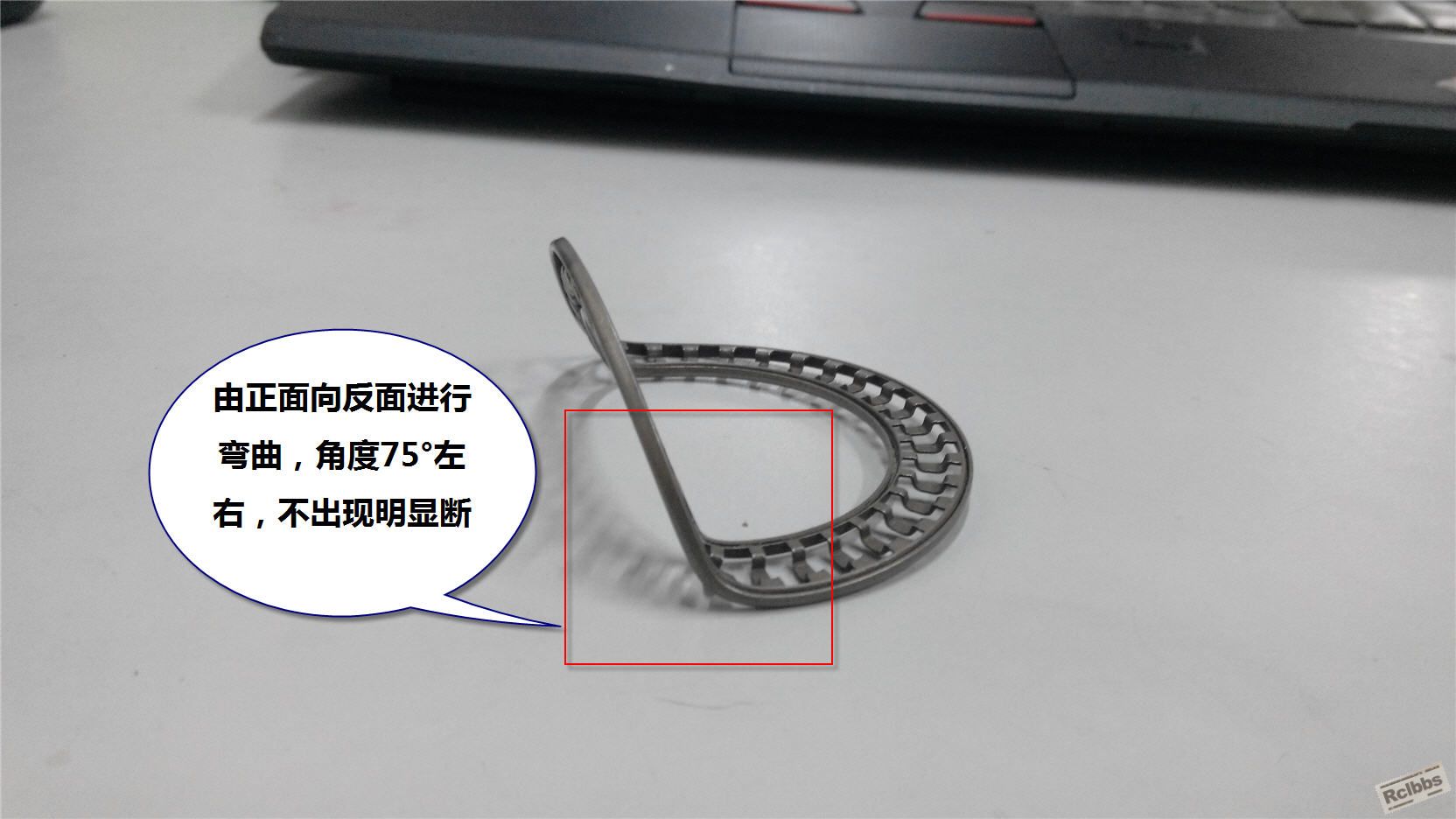

1、

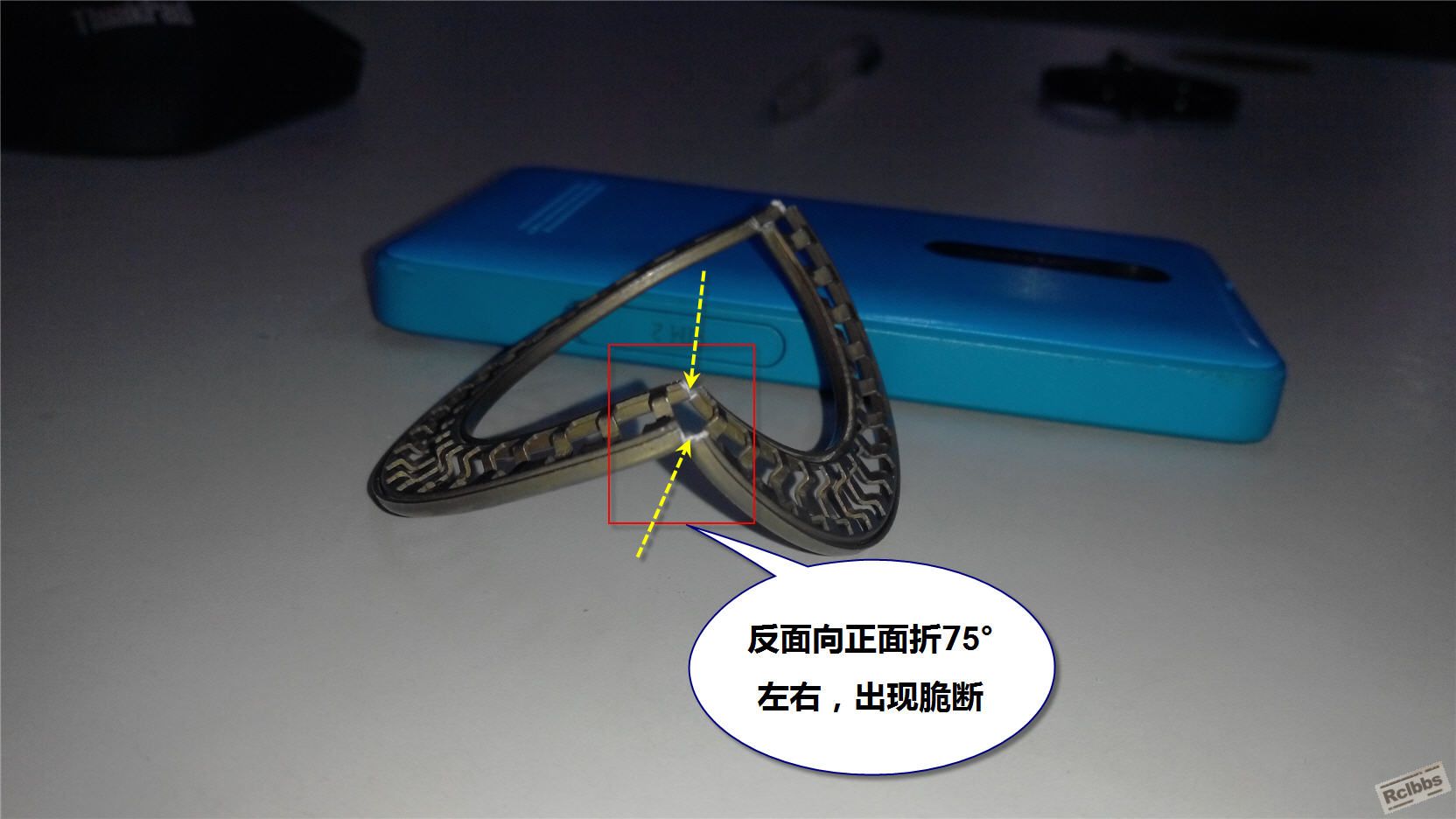

2、

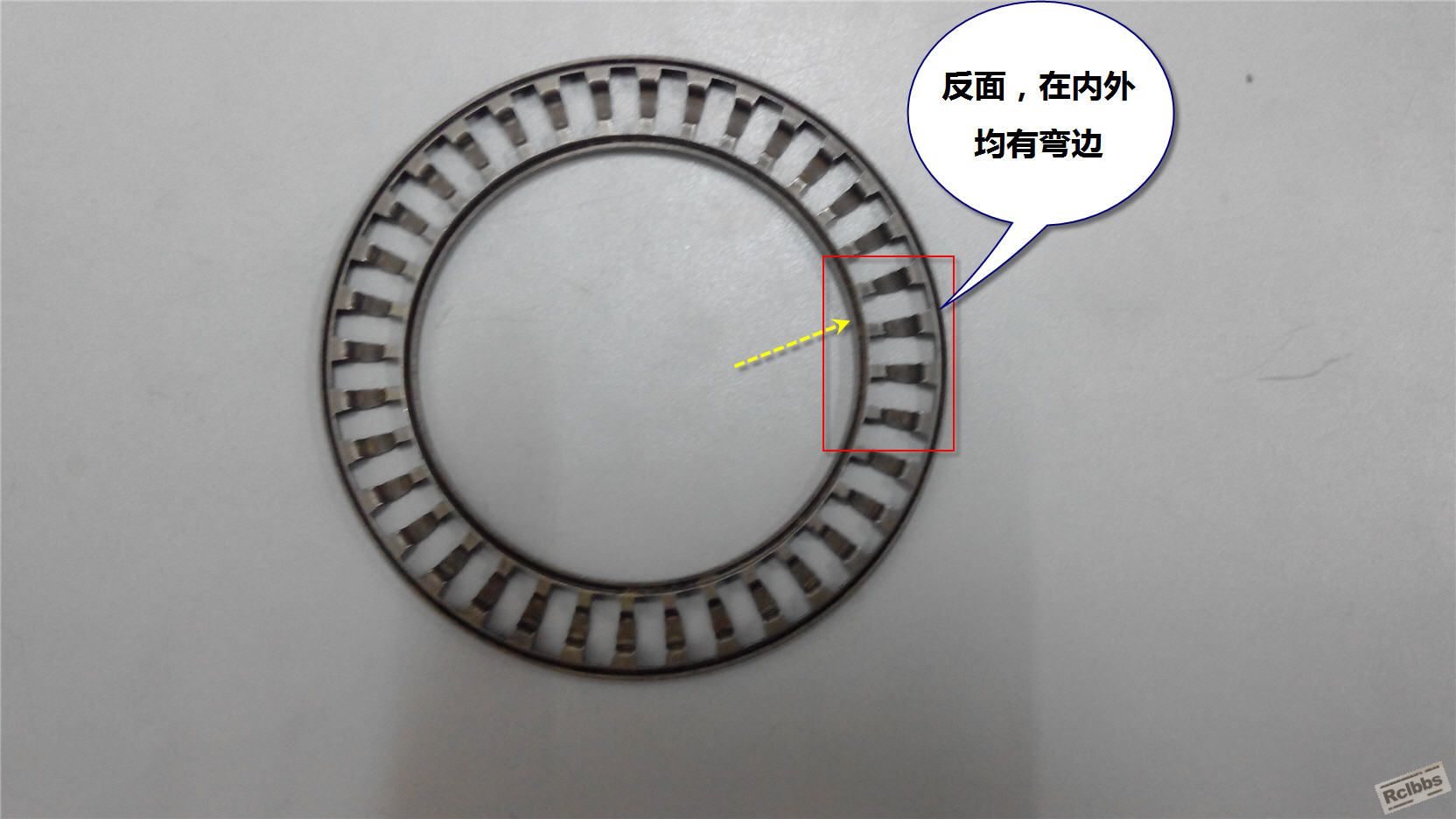

3、

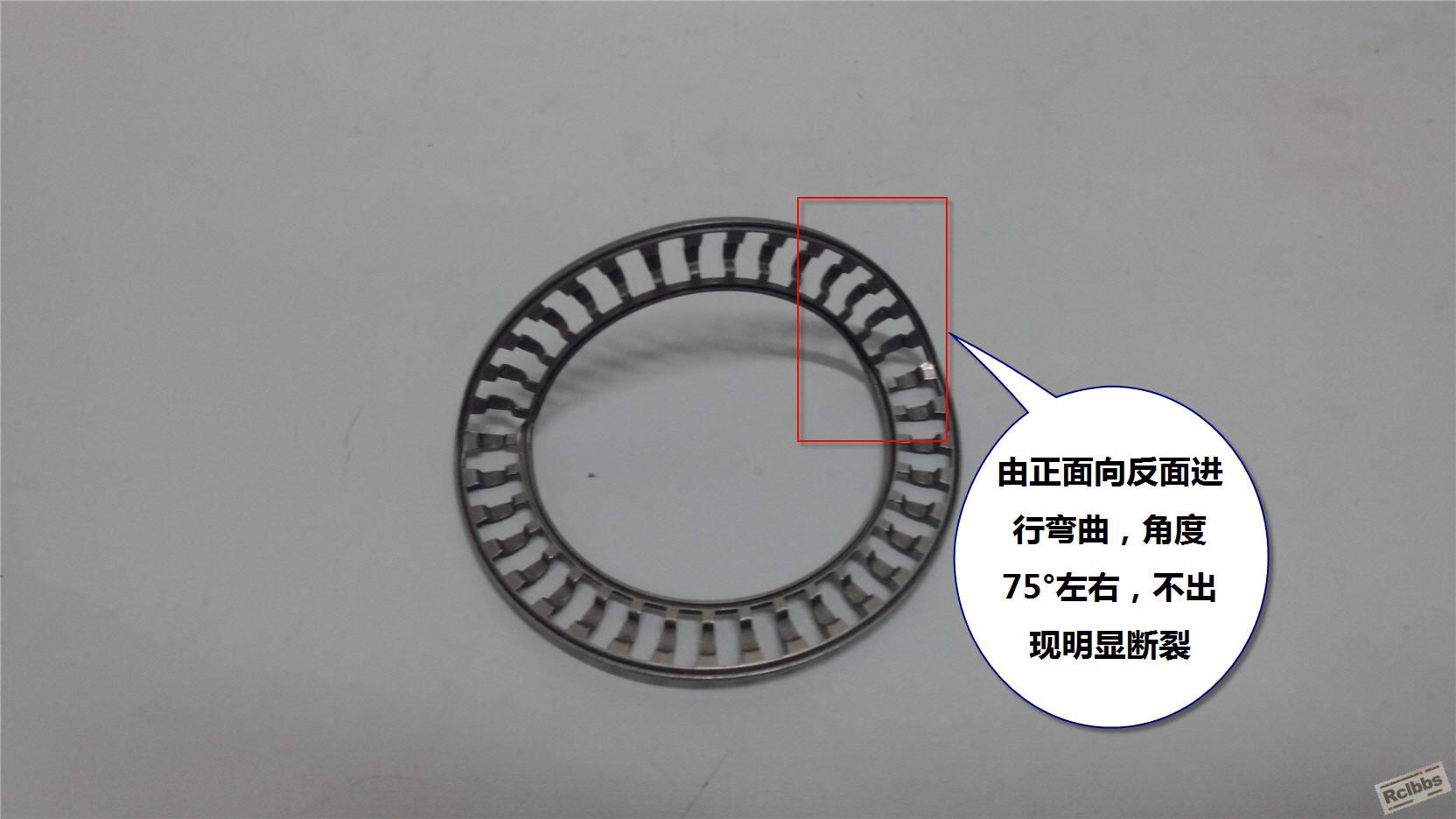

4、

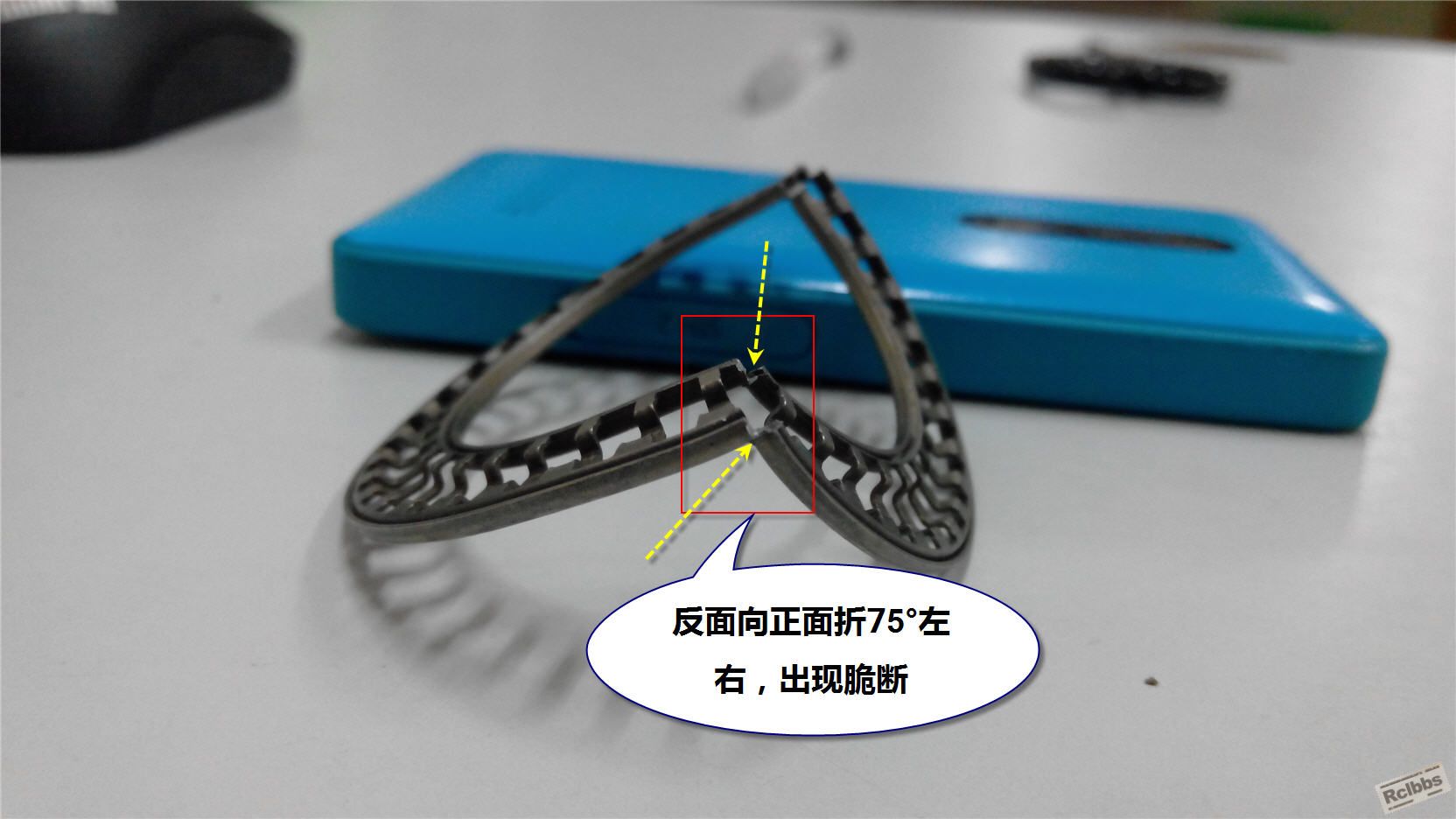

5、

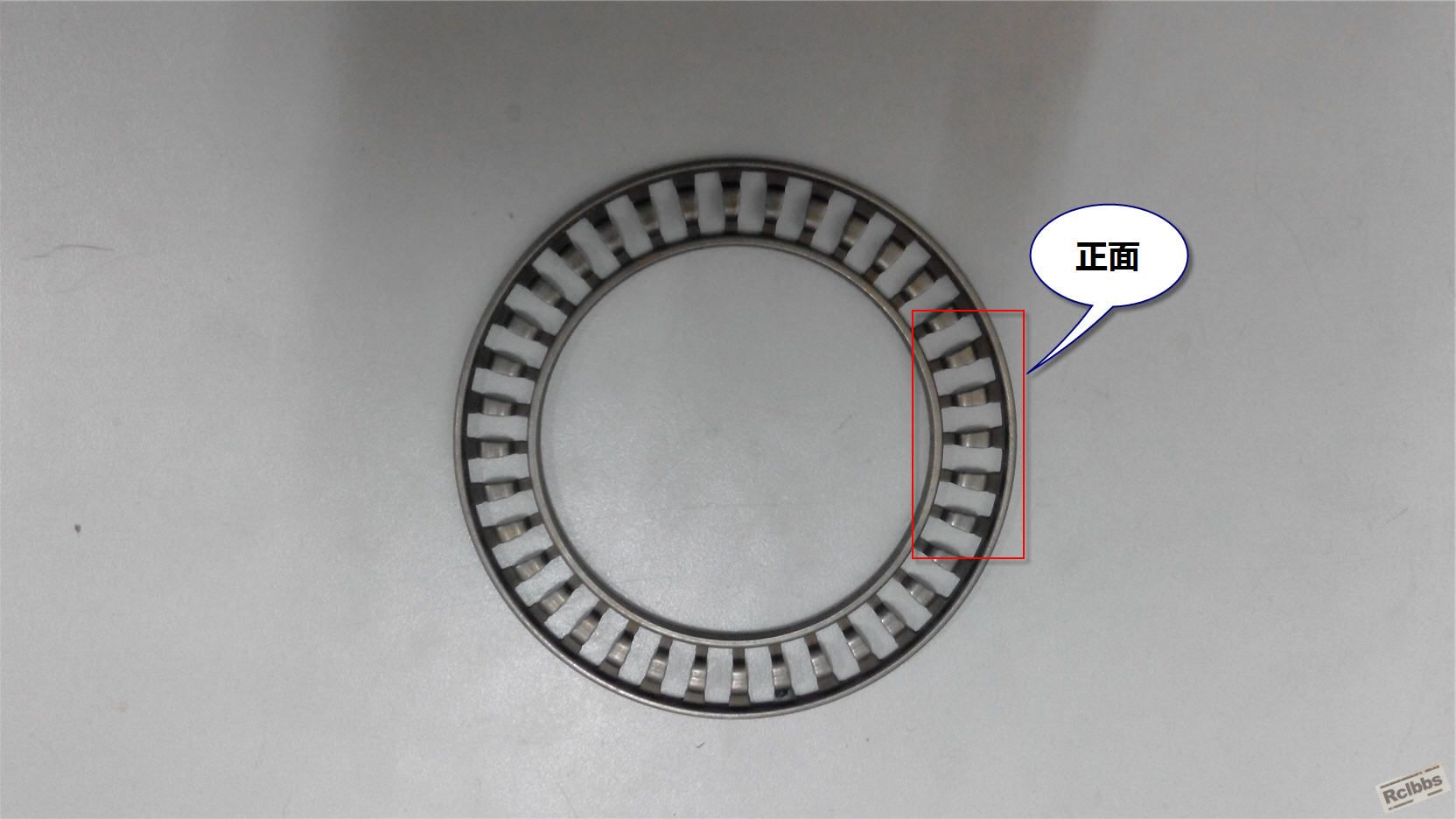

6、

请各位专家能够给予帮帮助，不甚感谢。
