30CrMo 开裂失效分析

yuanchengyi

  大家好：

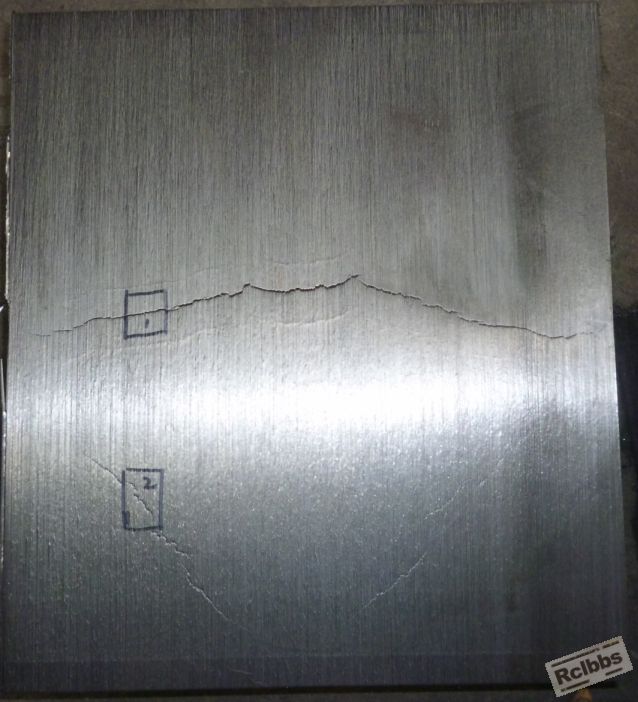

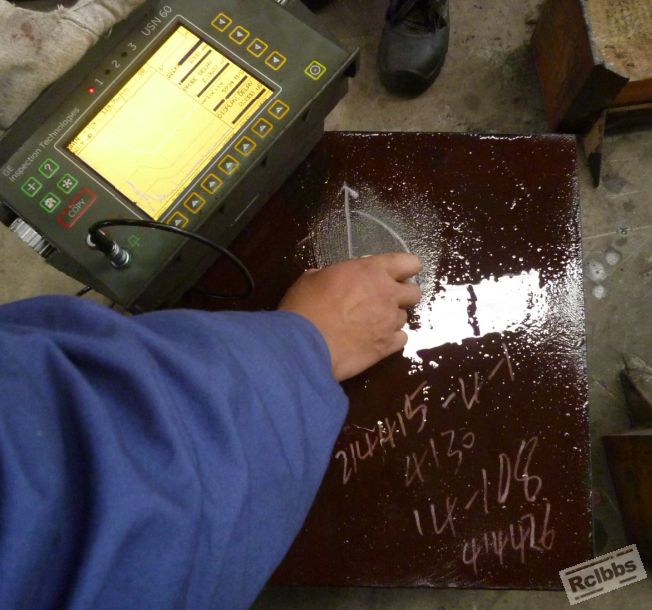

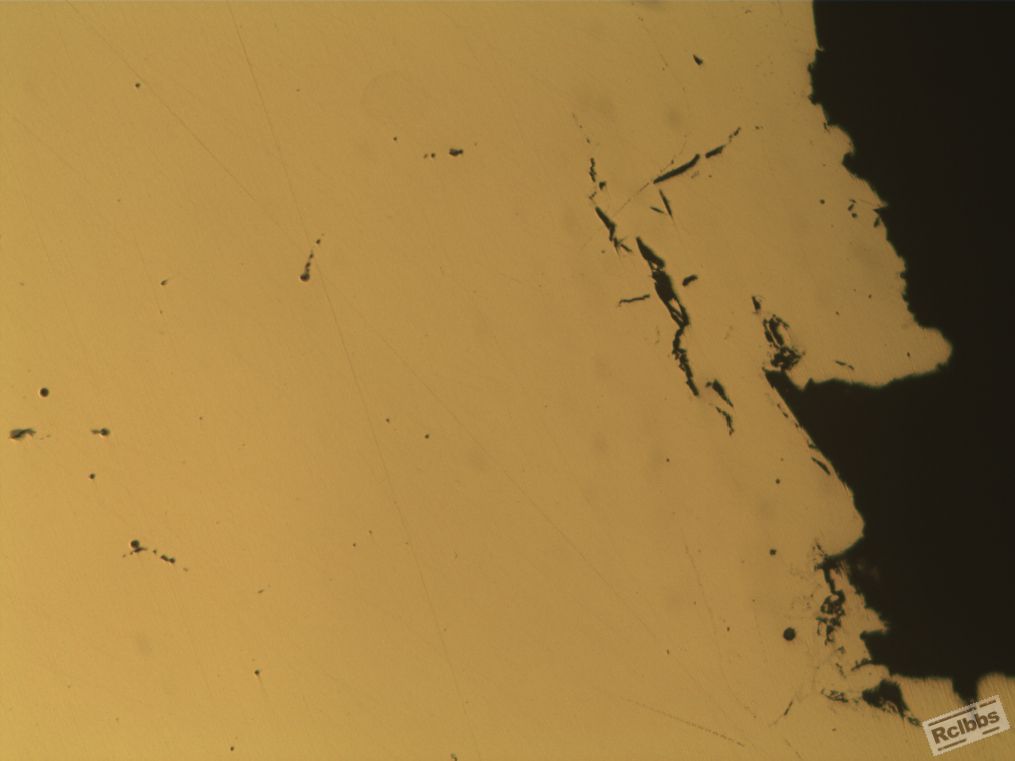

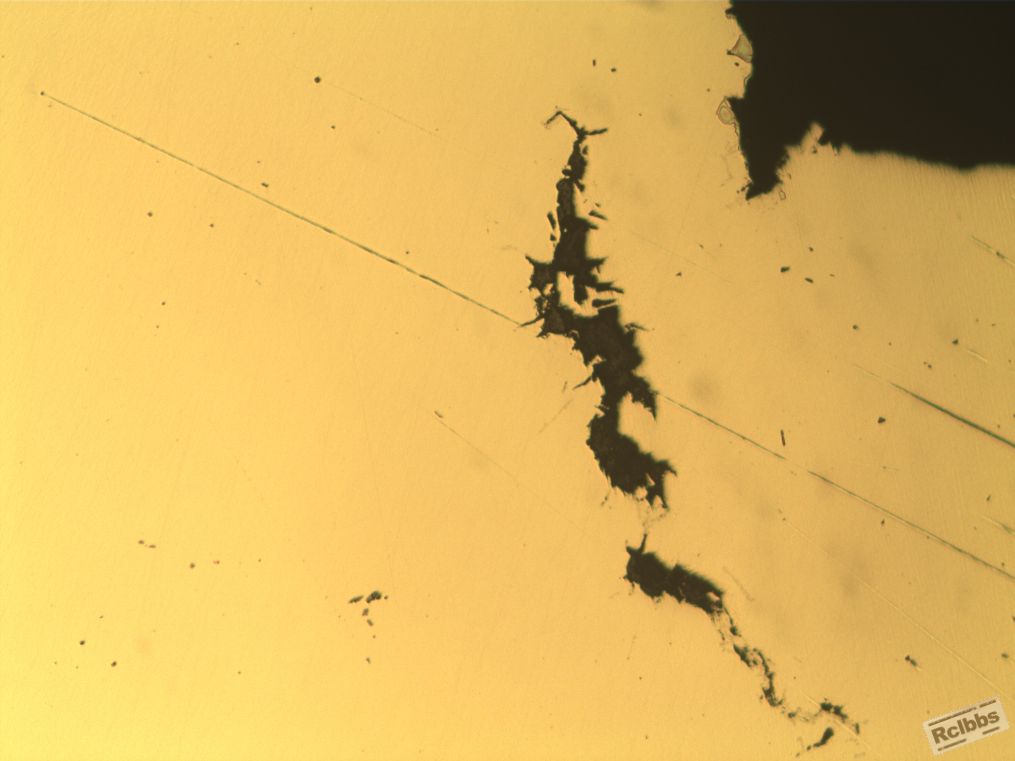

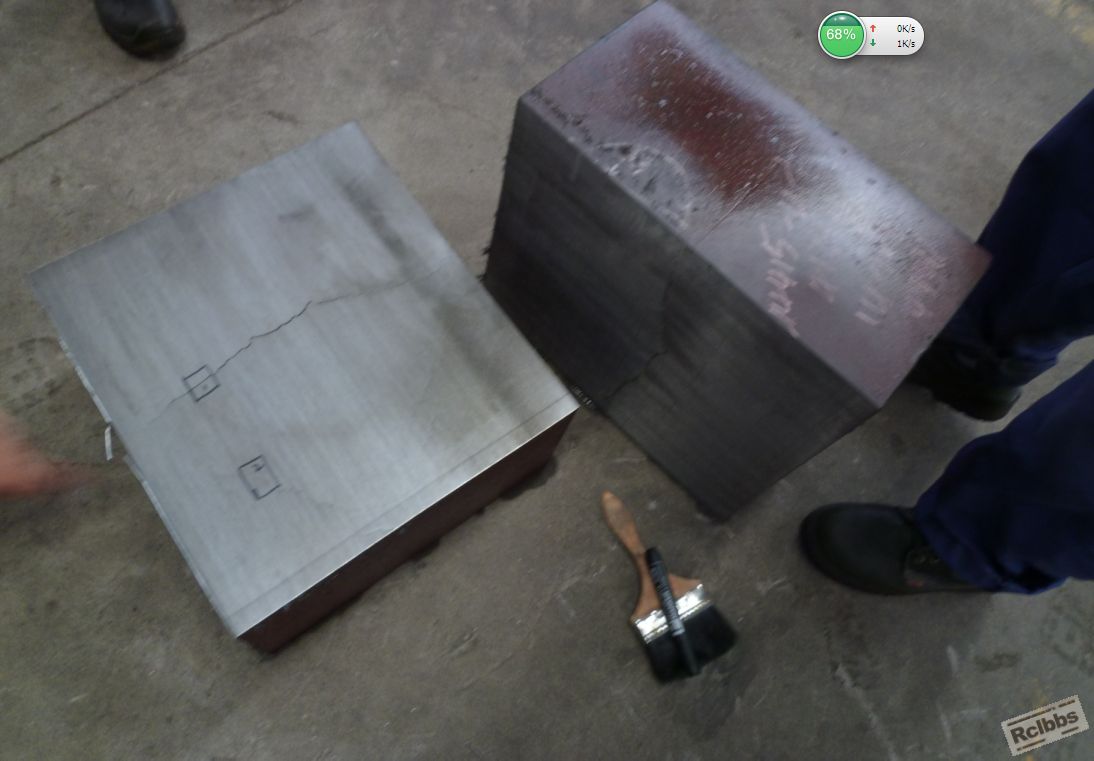

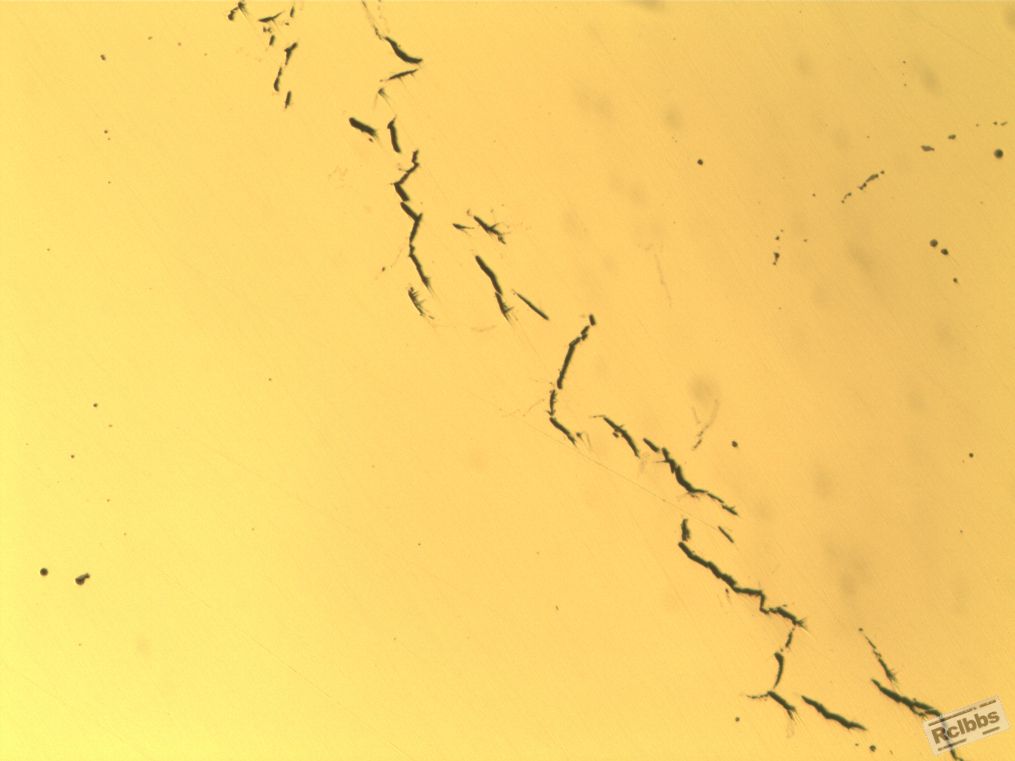

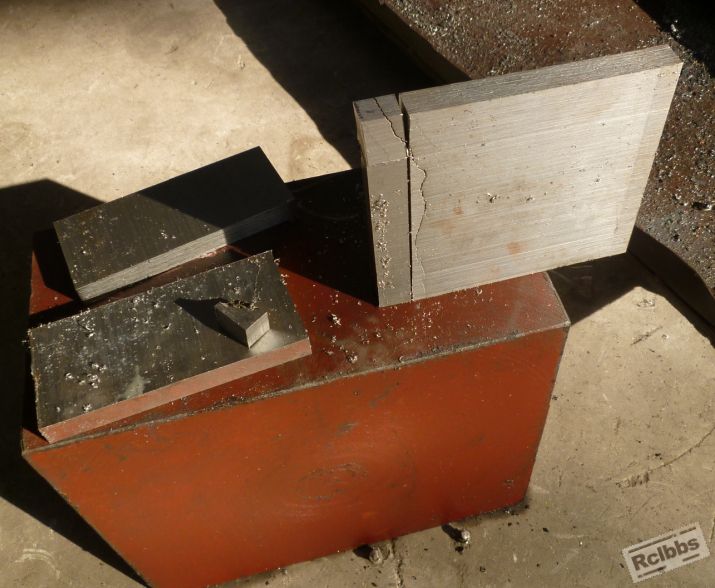

           最近公司生产一批产品，其中有一件成品探伤心部位置不合格（如图1）。具体情况如下，1、工序：钢锭+锻造+机加工+调质处理+机加工。2、一支钢锭锻成七个方块产品，此不合格方块靠近钢锭水口锻下料。3、解剖过程如图2、3、4、5，6、7、8为抛光后100倍下裂口附近的小裂纹。大家讨论下，此缺陷形成原因，有没有谁之前遇到过。谢谢

fengyonghe

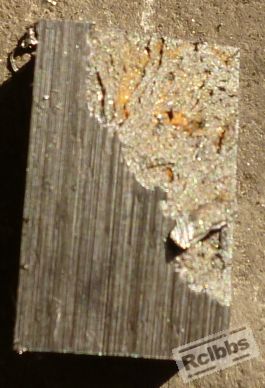

看夹杂物不要用滤色片，才能看到夹杂物原有的颜色，否则都是黑黑的。从照片看没有发生扩散氧化，确实是内部裂纹。很可能是带入了耐火材料引起的。图5特像耐火材料，实物看得更清楚吧。

yuanchengyi

fengyonghe 发表于 2014-11-4 16:28
看夹杂物不要用滤色片，才能看到夹杂物原有的颜色，否则都是黑黑的。从照片看没有发生扩散氧化，确实是内部 ...

   你在论坛挺活跃的，你分析的有很多挺有道理的，希望以后多交流

越王神兵

氢脆裂纹特征！！！供参考
