菜刀锻造后淬火开裂，求原因

子玄

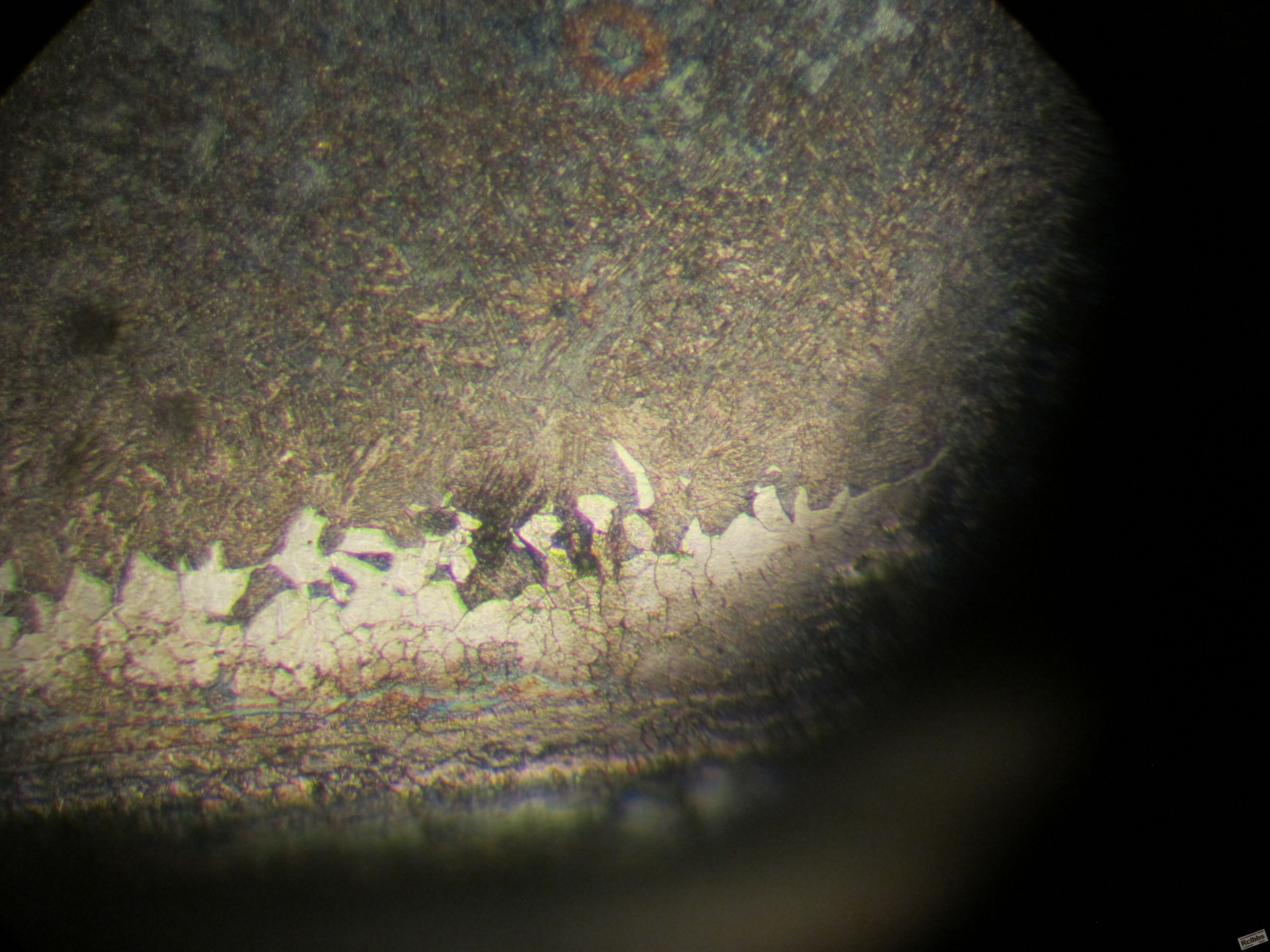

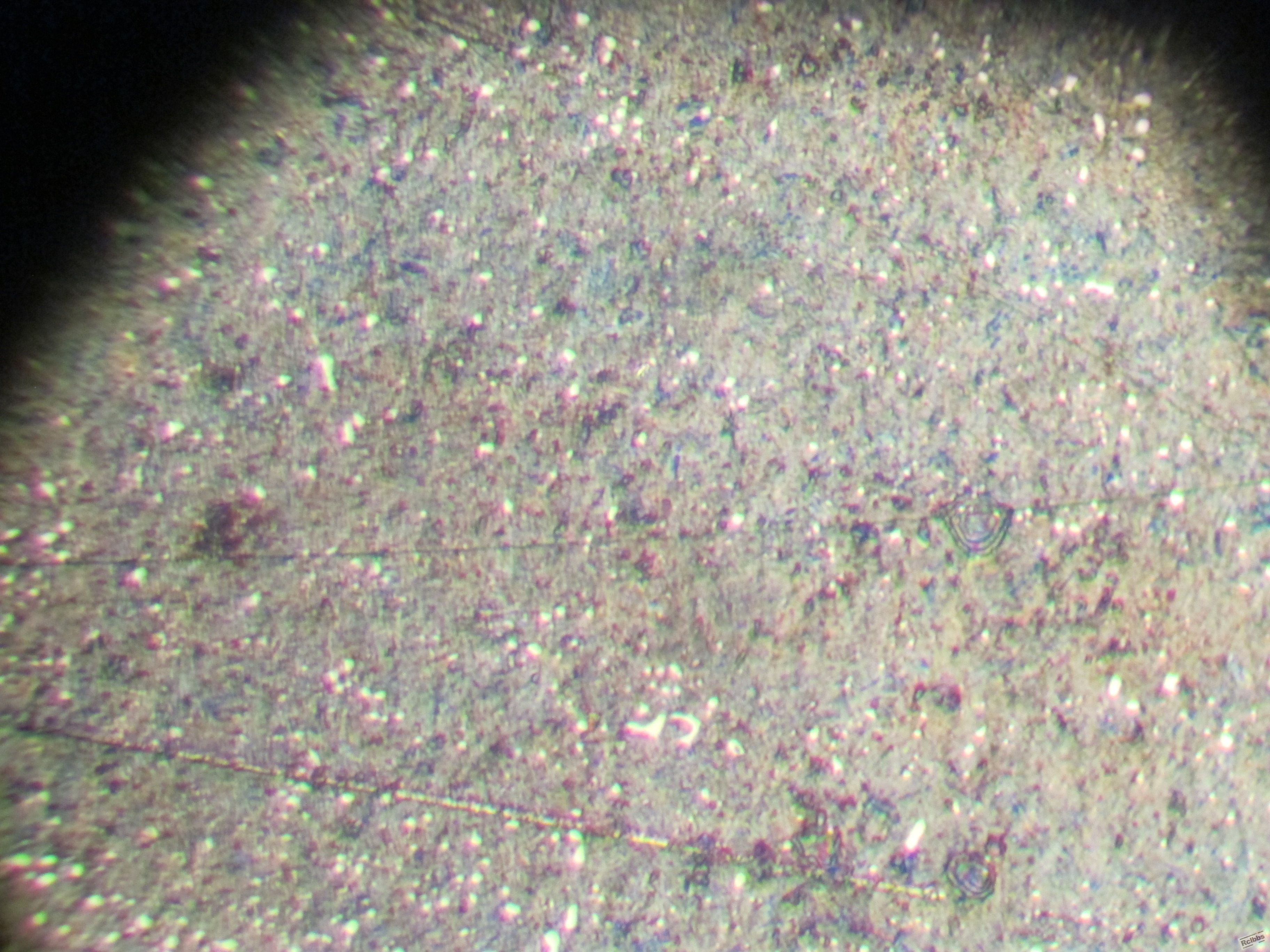

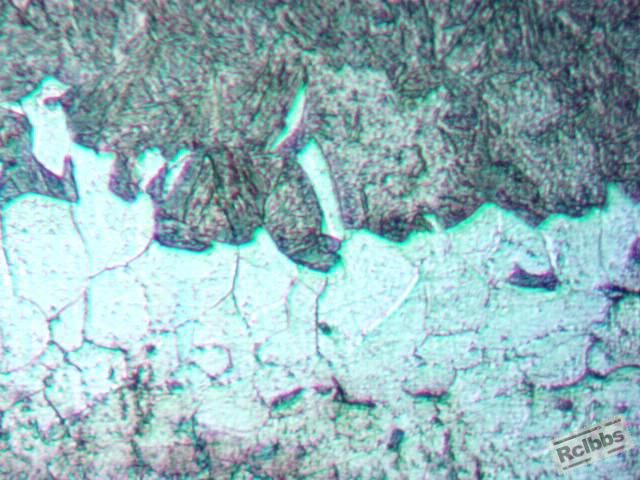

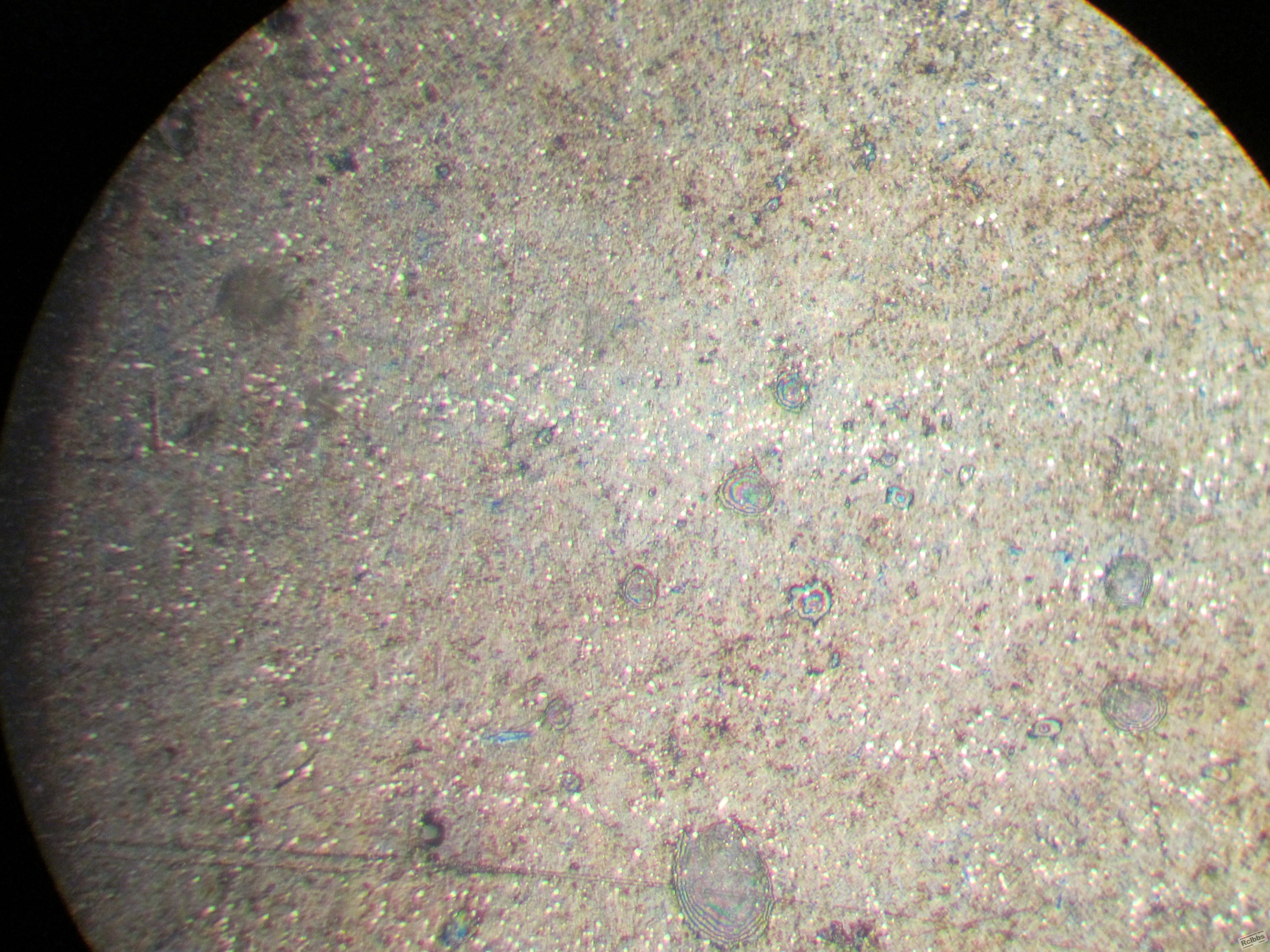

  一T12材料锻打成板件，然后切割菜刀（未开刃），淬火后开裂了，层状裂纹，贯穿。大家帮忙看下金相（拍的不好），两面脱碳比较厉害，无碳化物，中心有碳化物，但不算厉害，局部可以看到碳化物偏析，可能原材料成分偏析，锻打局部有只一个方向打，看碳化物局部有菱角碳化物，像高温。个人怀疑是锻打后没有进行球化退火造成的，且水淬时没有预冷。

fengyonghe

这样的组织作为菜刀是可以的，淬火只能淬火刃部，若整体淬火必然分层开裂。
