45淬火开裂的原因是？

子玄 · 发表于 2015-1-24 14:55:57

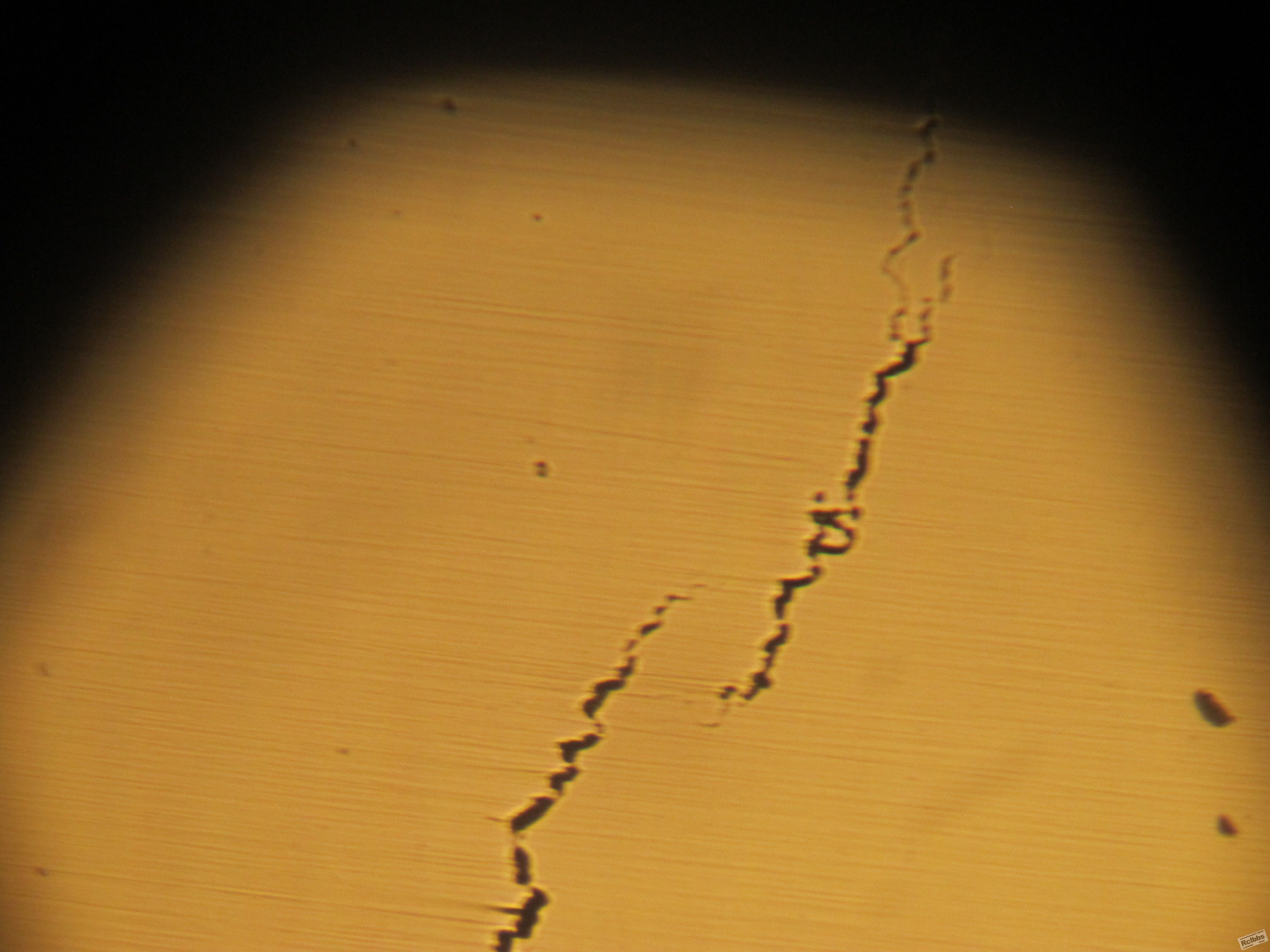

45钢圆材料规格直径10mm，长1000mm以上，淬火开裂，圆柱面上分布几条竖直裂纹，大家觉得可能的原因是？
沿晶开裂。因为是原材料有的地方有脱碳，有的地方没有，而且局部组织好像有异，图3

shaogang78 · 发表于 2015-1-24 18:21:32

淬火介质是什么，开裂多少件，比例是多少，尺寸比较危险10mm

热处理老兵 · 发表于 2015-1-24 20:07:02

据经验考虑，这样的问题多为‘带状组织’所为，请用金相证实。

fengyonghe · 发表于 2015-1-24 23:03:25

照片没有反映出裂纹和脱碳之间是否有关或无关。

nmgxaaa · 发表于 2015-1-25 18:59:06

本帖最后由 nmgxaaa 于 2015-1-25 19:01 编辑

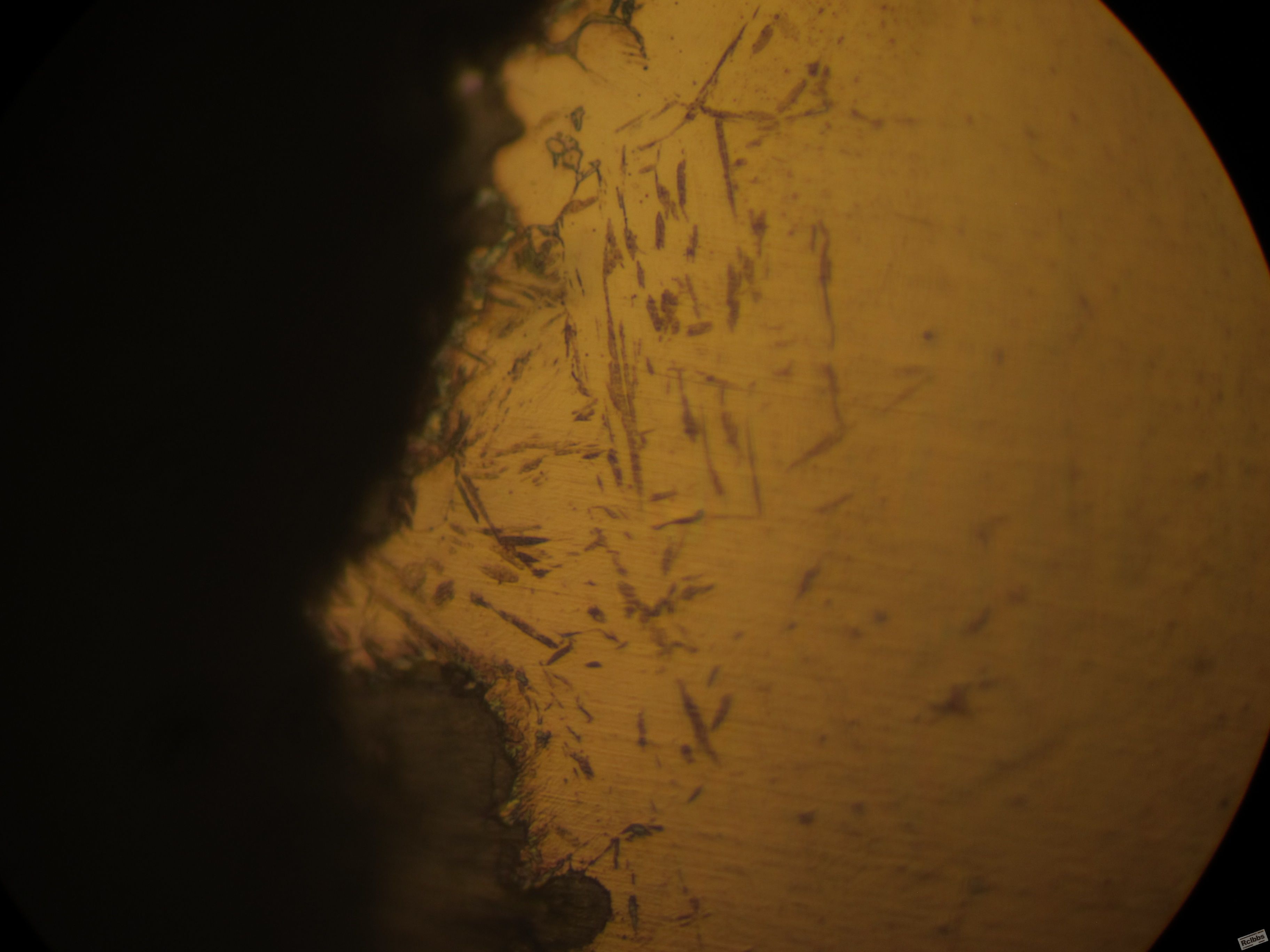

第三张图上的是下贝氏体吗，裂纹附近的金相最好再来几张，高低倍都要

fengyonghe · 发表于 2015-1-25 20:33:46

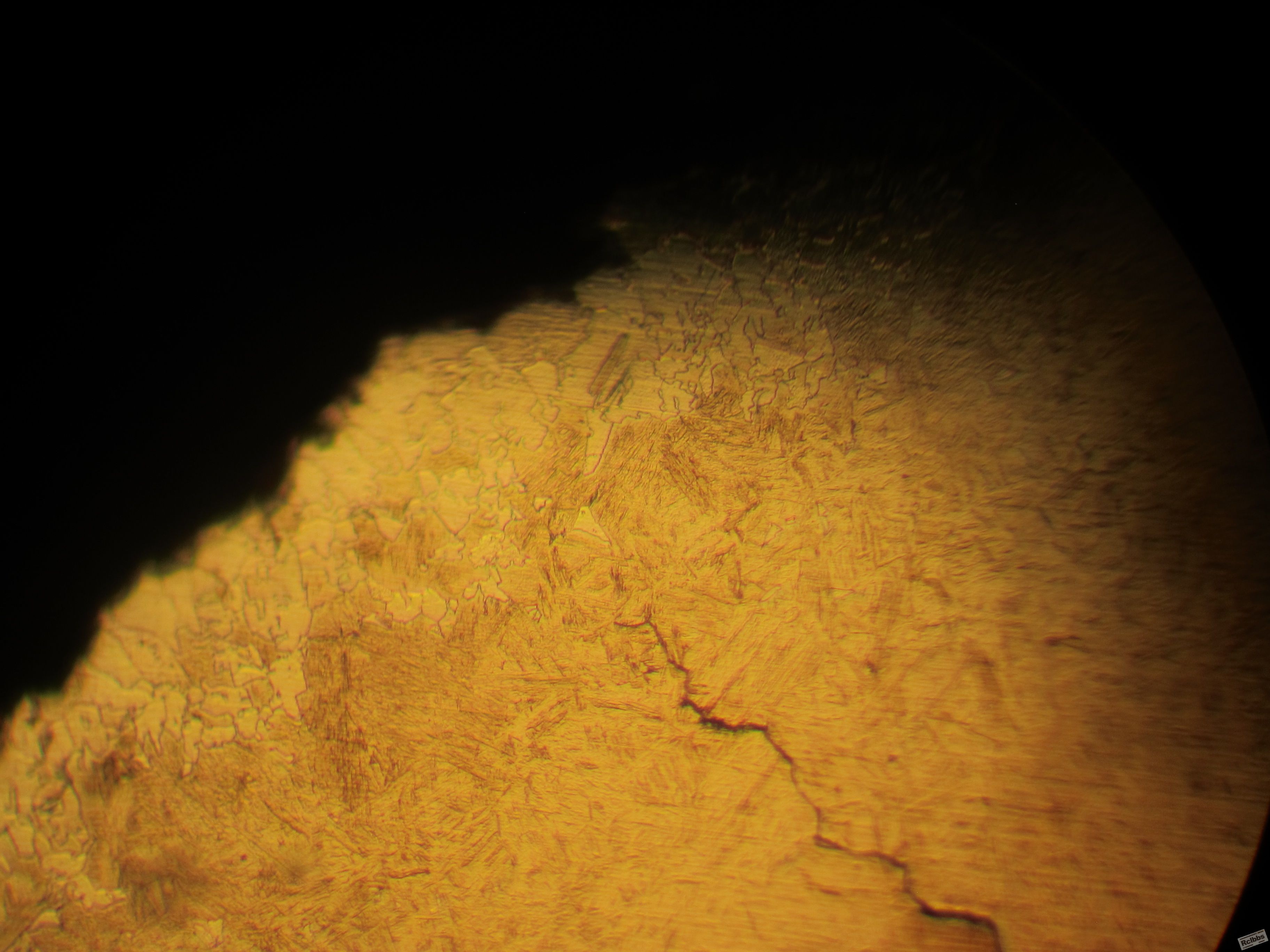

是下贝氏体，裂纹周围的组织与基体不同，显然是脱碳造成的，因此淬火裂纹与脱碳有关。

yankely · 发表于 2015-1-26 10:17:30

组织晶粒粗大，建议正火后在进行淬火

way004 · 发表于 2015-1-26 13:39:05

此裂纹应该是脱碳所致，晶粒粗大也是问题之一。

confuseliu · 发表于 2015-1-27 18:54:51

二次裂纹淬火裂纹 10MM淬的太快是容易出问题，

西王特钢 · 发表于 2015-1-28 08:30:42

10MM淬的太快是容易出问题

qlf_126 · 发表于 2015-1-28 08:53:09

除了以上大家说的，原材料带状、脱碳等因素，个人认为晶粒粗大也是很重要因素，LZ可关注下产品淬火时是否存在过热……

zaqqazlove · 发表于 2015-1-28 14:47:15

直径10mm是不是处于45钢的淬火易裂范围内？？

wuchengwei · 发表于 2015-1-29 10:05:33

热处理工艺需要全面提供，淬火介质，开裂件数，淬火介质内停留时间等等。

wuchengwei · 发表于 2015-1-29 10:06:52

从金相组织图片分析是组织应力裂纹。

wangguangeer · 发表于 2015-1-31 10:38:44

这个问题需要金相做细致的分析，脱碳是一个诱因；建议看看带状组织；

上善若水 · 发表于 2015-2-1 22:08:48

10mm为45钢淬火开裂范围，建议采用亚温淬火。

西王特钢 · 发表于 2015-2-2 11:01:06

大家都说得不错，第一张图的裂纹我也遇到过

		自动登录	找回密码
密码			免费注册

[讨论] 45淬火开裂的原因是？
