谁能帮忙看解释一下这些组织的形成原理？？？实在搞不懂

charles_zmj · 发表于 2015-2-7 10:48:50

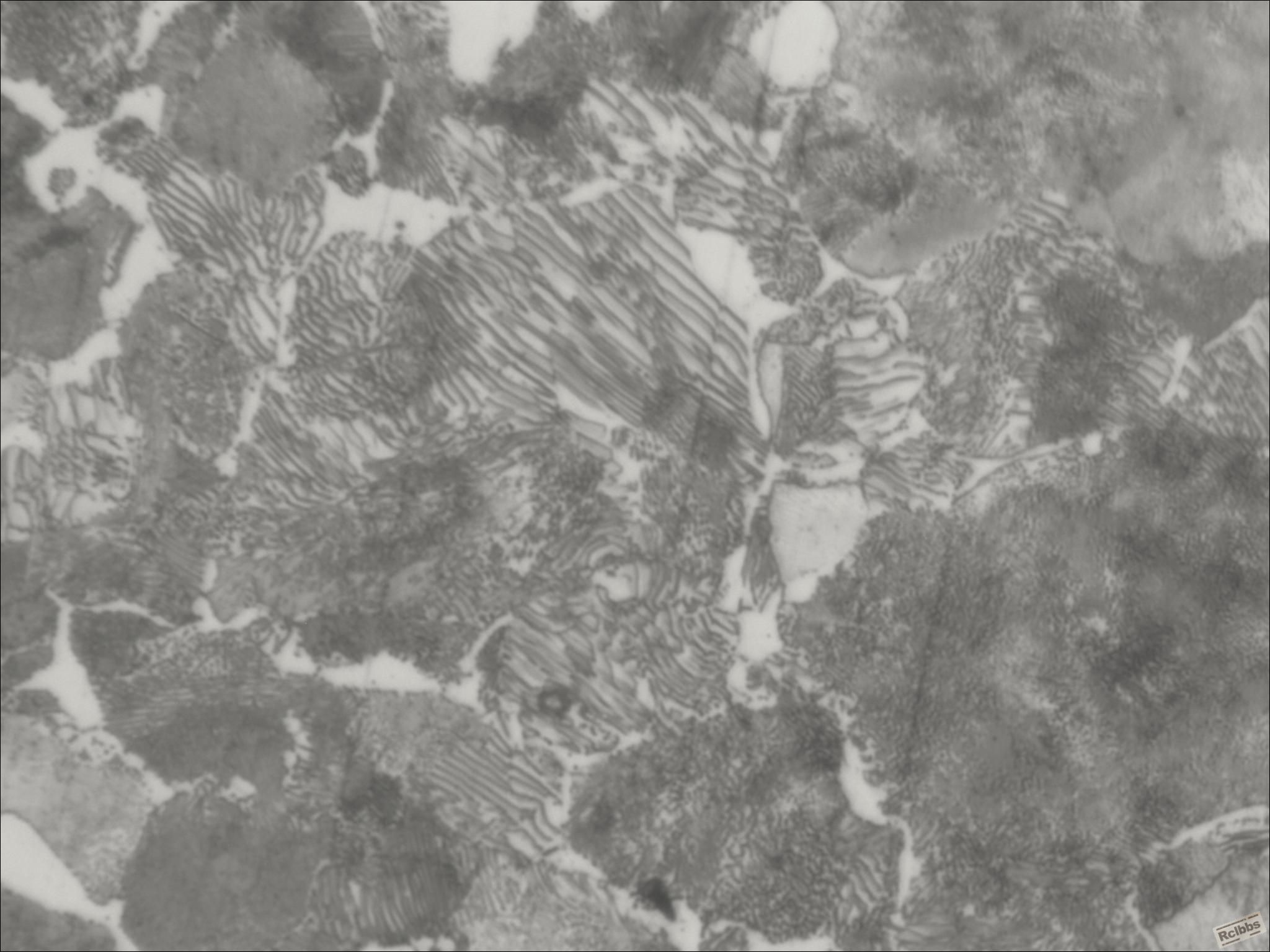

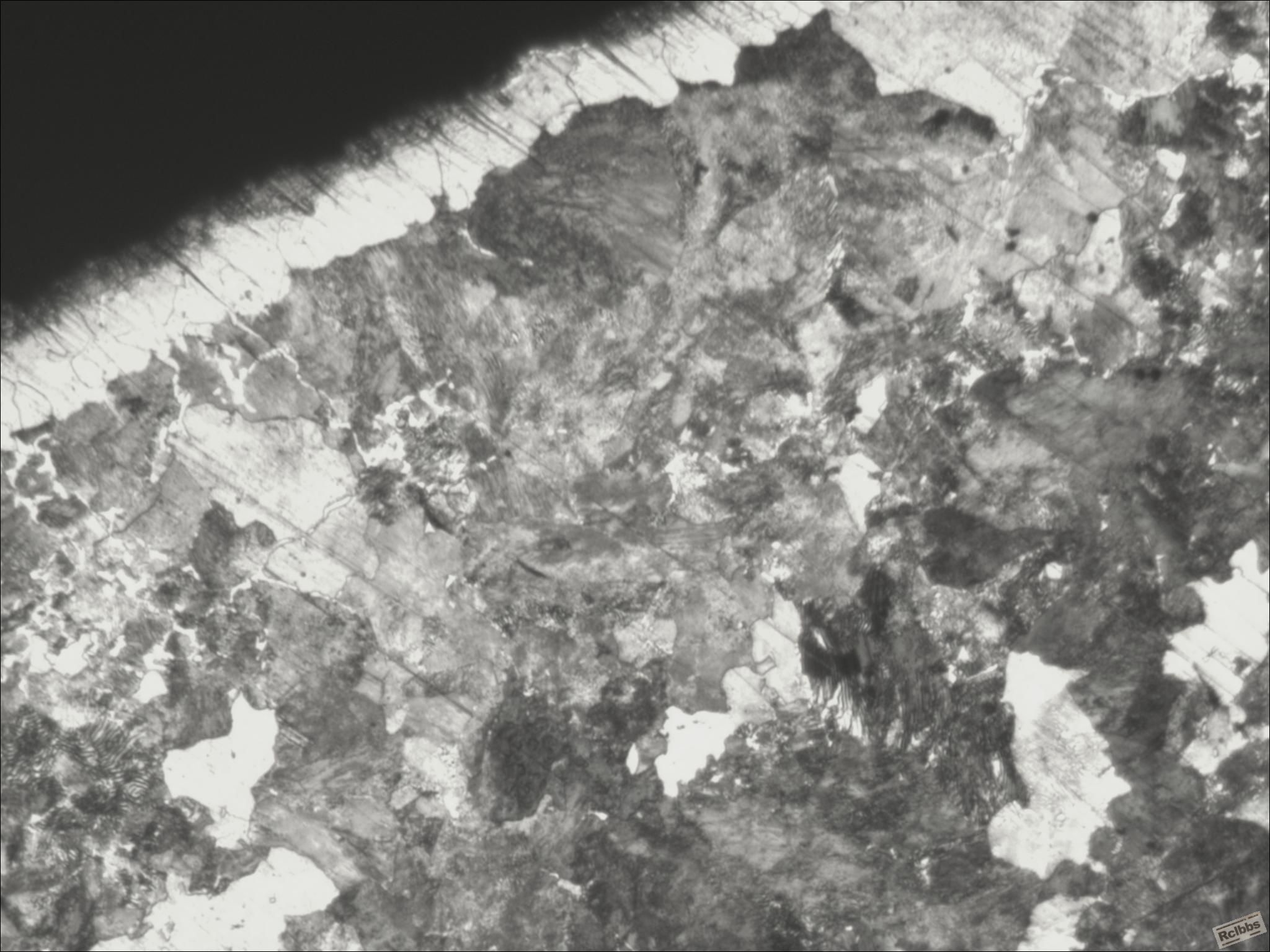

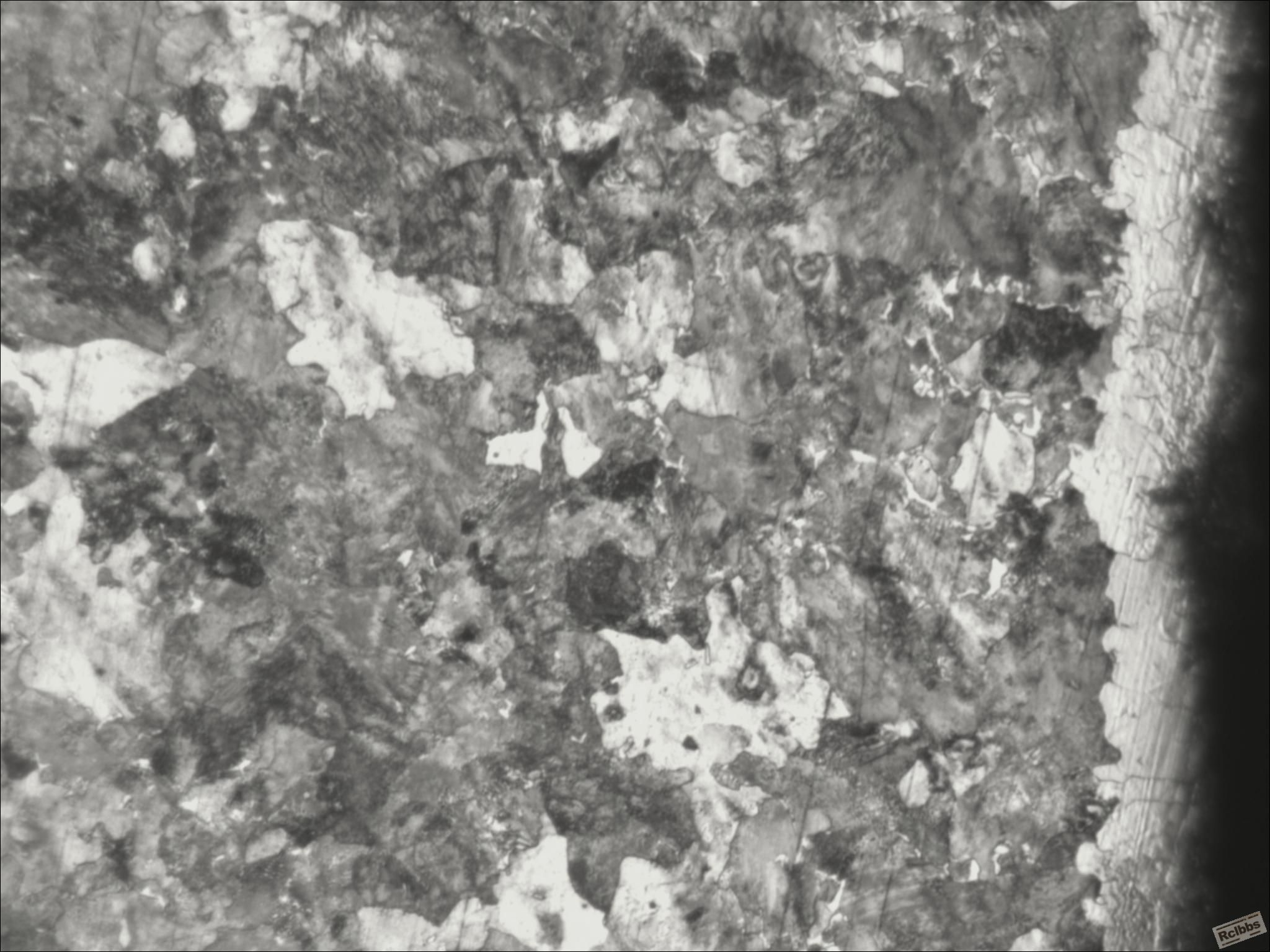

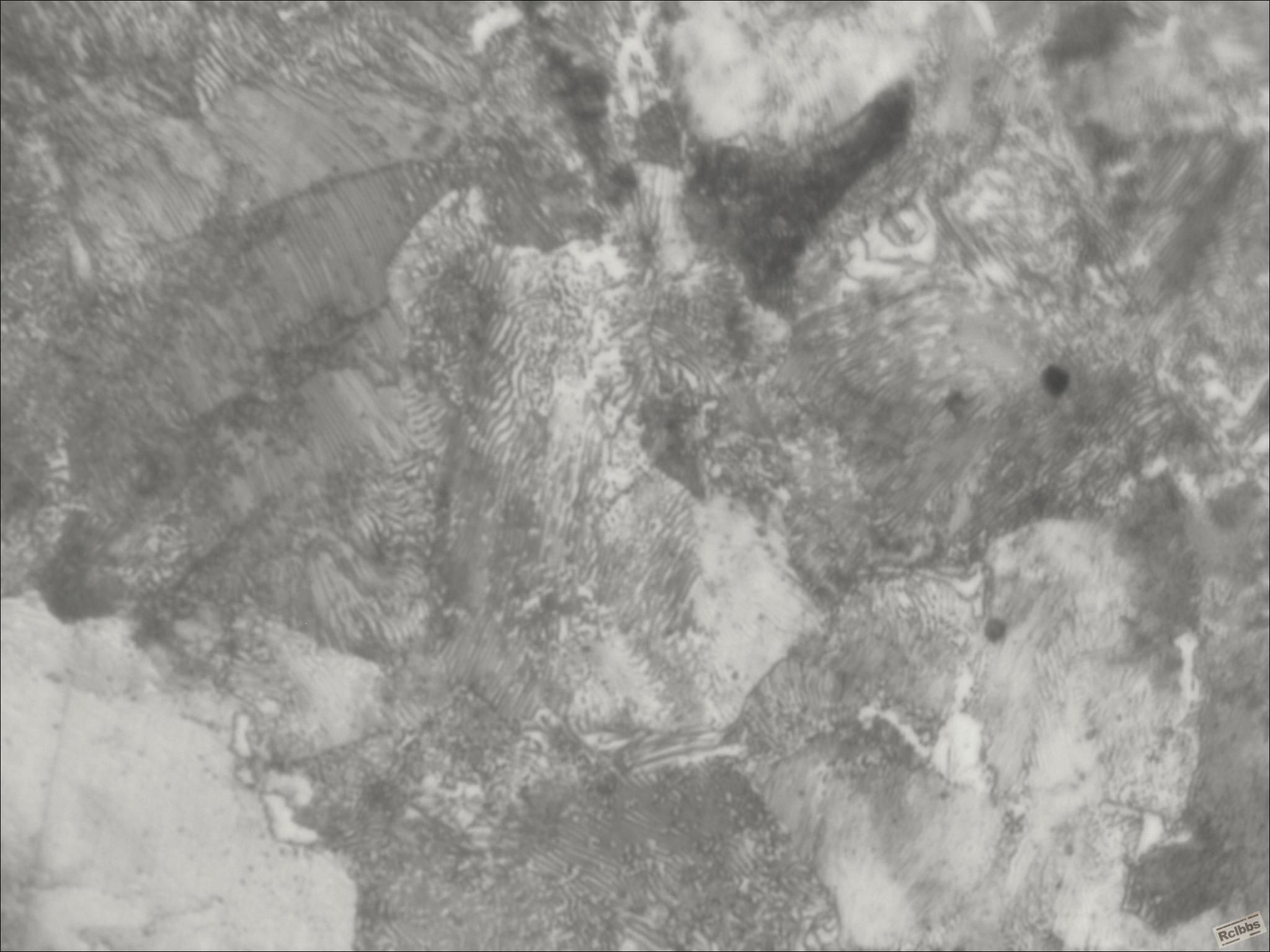

这些零件是渗碳后，因为机械故障停留在炉子里缓慢冷却到室温的工件，材料是20CrMnTi，强渗：890*250*1.0；扩散：890*100*0.9,840淬火。形成如下的组织的过程是怎么样的？？？？请大侠详解！！！上面两张是100倍的，下边两张是400倍的

FXX0920 · 发表于 2015-2-7 14:44:05

冷却过程保护气氛不足，表面已脱碳

沿晶界析出地次渗C体（白色网状），粗片状珠光体+索氏体+块状铁素体

charles_zmj · 发表于 2015-2-8 08:08:08

FXX0920 发表于 2015-2-7 14:44
冷却过程保护气氛不足，表面已脱碳

沿晶界析出地次渗C体（白色网状），粗片状珠光体+索氏体+块状铁素体

能否在图片中表面次渗碳体和索氏体的组织？我实在看不出来，谢谢！

FXX0920 · 发表于 2015-2-9 13:41:58

因冷却速度慢，过饱和奥氏体中的渗C体以二次渗C体沿晶界析出，同时导致其附件的C含量不足，故缓冷过程中析出铁素体，同时形成粗片状珠光体，饱和奥氏体直接转变为较细的索氏体

		自动登录	找回密码
密码			免费注册

[原创] 谁能帮忙看解释一下这些组织的形成原理？？？实在搞不懂
