气体氮化后花键表面发现裂纹的可能原因分析

xueshaokkk

材料：42CrMoH
零件形状：直径75左右，内孔直径20左右，带花键高度＜5的花键轴。
工序：锻造-正火-粗车-调质-精车（插或者拉出花键）-氮化

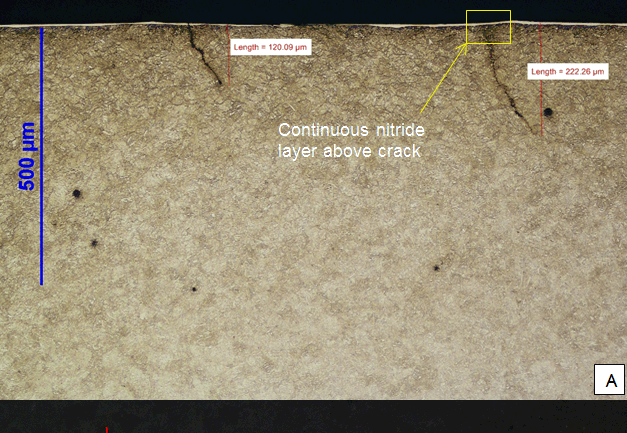

目前花键的齿顶（也有小概率可能在齿面，目前只有一张图片所以无法完全确定，但应该差异不大）发现有细裂纹由表面向心部扩展（如图），深度小于0.25mm。
注意两条裂纹一条被连续的白亮层覆盖，一条被断续的白亮层覆盖。




请问各位，该裂纹形成可能的原因是什么？

MYG

检测的是纵向磨面？------------------------------

xueshaokkk

MYG 发表于 2015-3-5 22:17
检测的是纵向磨面？------------------------------

花键横截面的齿顶或者齿根。（目前没有得到确切回复，所以不能确定是否是齿顶，但我个人猜测倾向于齿顶）

jeetor

你的氮化工艺是什么样的？个人猜测是热处理前就有的裂纹

西渡高速钢

建议楼主从宏观开始介绍起----------------------------------------------

糊涂丸子

裂纹是不是集中在白亮层里

糊涂丸子

你看看裂纹边缘有否有氮化痕迹

西渡高速钢

西渡高速钢 发表于 2015-3-10 20:36
建议楼主从宏观开始介绍起----------------------------------------------

也许我老了，我不记得与您曾见过面。如果，觉得我的建议很微不足道，请您多包涵。希望我真的认识您。

txljh8

西渡高速钢 发表于 2015-3-11 19:34
也许我老了，我不记得与您曾见过面。如果，觉得我的建议很微不足道，请您多包涵。希望我真的认识您。

这儿：

西渡高速钢 发表于 2014-11-22 11:10
话都说到这份上了，为何不说明一下您的氮化零件？以及氮化后需要磨削的尺寸精度及粗糙度具体到什么程 ...

我是来求理论依据验证我的思路的，不是为了求一个结果。
不好意思，西渡兄，以后有机会再讨论问题。
