50CrVA 原材料组织分析

mmhing · 发表于 2015-4-15 10:02:18

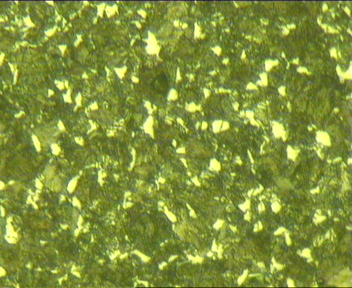

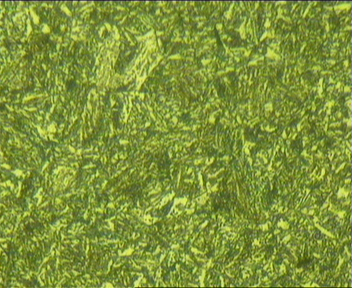

钢厂6.0mm盘条50CrVA 原材料正常组织如图1，出现了这种图2组织想问下钢厂生产盘条的具体冷却过程，为什么会出现这种组织？弱弱的问下这是什么组织：）。两种组织强度、面缩区别不大。

dzkyx1314 · 发表于 2015-4-15 19:06:56

对于42CrMo/50CrVA类合金钢，现在很多钢厂出厂之后，也不知道是不是空冷的，没有退火，基本上买过来，都是粒贝，硬度27-32HR。如果在钢铁公司买，钢铁公司会把钢厂买来的材料进行高温回火，这样粒贝就变成等轴类球化组织，硬度就下来了。也有时候我们直接从钢厂买回来，自己高温回火。

qlf_126 · 发表于 2015-4-15 10:12:29

个人感觉是正火冷速快了。
图一珠光体+块状铁素体，图二感觉像是较粗的珠光体组织！

zpr · 发表于 2015-4-15 12:54:25

图二粒B组织，冷速偏快

fengyonghe · 发表于 2015-4-15 18:13:57

同意粒贝

liusir-2008 · 发表于 2015-4-15 19:45:51

第一张是珠光体+铁素体第二张是粒贝。粒贝应该是冷速快引起的

wangguangeer · 发表于 2015-4-18 10:02:03

粒贝，冷却速度快了；做一道高温回火工序就可以；

		自动登录	找回密码
密码			免费注册

[求助] 50CrVA 原材料组织分析
