加热时间过长对硬度的影响

七叶2009

出现过几次这种现象了，我们的产品采用的是燃气炉，由于设备原因有时会加热时间长一点，造成的结果就是回火之后硬度偏低1HRC左右，大家有没有知道原因的请指教

CrNiMO

加热时间稍长对硬度没有什么影响，如果是网带炉，滞留炉口时间长的话，会使温度下降，影响硬度，低1HRC，给延迟淬火似乎没关系。

jjh7868

为何不按规范而要延长回火时间呢，何必浪费能源和时间。若要调整回火时间，温度相应调整。

七叶2009

jjh7868 发表于 2015-4-21 15:52
为何不按规范而要延长回火时间呢，何必浪费能源和时间。若要调整回火时间，温度相应调整。

对不起，我没表达清楚，是淬火加热时间长了，而不是回火时间

七叶2009

CrNiMO 发表于 2015-4-21 15:05
加热时间稍长对硬度没有什么影响，如果是网带炉，滞留炉口时间长的话，会使温度下降，影响硬度，低1HRC，给 ...

您说的有一定道理，据检验人员讲是整炉料而不是路口的几个，他们没有全检，您提醒了我，我再去确认一下

chaijiadashao

一般加热时间长，温度高，会提升硬度才对。回火相反，温度越号，硬度越低（排除二次硬化现象）

七叶2009

chaijiadashao 发表于 2015-4-23 13:03
一般加热时间长，温度高，会提升硬度才对。回火相反，温度越号，硬度越低（排除二次硬化现象）

今天分析了一下原因：①表面脱碳（加深打磨深度硬度有所提高）②炉口停留造成淬火温度略低所致

chaijiadashao

哇，谢谢七工分享，以后能加强交流，互相学习。

七叶2009

chaijiadashao 发表于 2015-4-23 15:16
哇，谢谢七工分享，以后能加强交流，互相学习。

共同学习~~~~~~~~~~~~~~~~~~~~~~

wangbin217

发帖怎么发，有什么要求。我有个问题困扰我一年了

七叶2009

wangbin217 发表于 2015-4-26 23:50
发帖怎么发，有什么要求。我有个问题困扰我一年了

不妨直说，让大家帮你分析一下，及各家之所长

wangbin217

七叶2009 发表于 2015-4-27 09:06
不妨直说，让大家帮你分析一下，及各家之所长

我单位加工45钢产品。正火温度870，880，880。连续式推杆炉。15分钟周期。炉内16个料盘560*560。产品5-25公斤。单盘250公斤。加热炉380kw。架装。速冷4分半。不等温，速冷结束直接等温炉门开启炉内冷却。目前的工艺一次正火金相组织5-6级。多数情况下有魏氏组织存在，有大块晶粒。二次正火周期13或15分钟，温度860或880均可，金相1-2级。问：有什么办法可以一次正火做好。（魏氏组织，大块晶粒是锻造残留，因为同样的工艺二次正火没有。延长保温时间个人感觉没太大的效果，感觉就是没有二次正火的组织好。具体要延长多长时间？）我这大大小小的45钢都是一样的问题，盼高手帮忙解决。

wangbin217

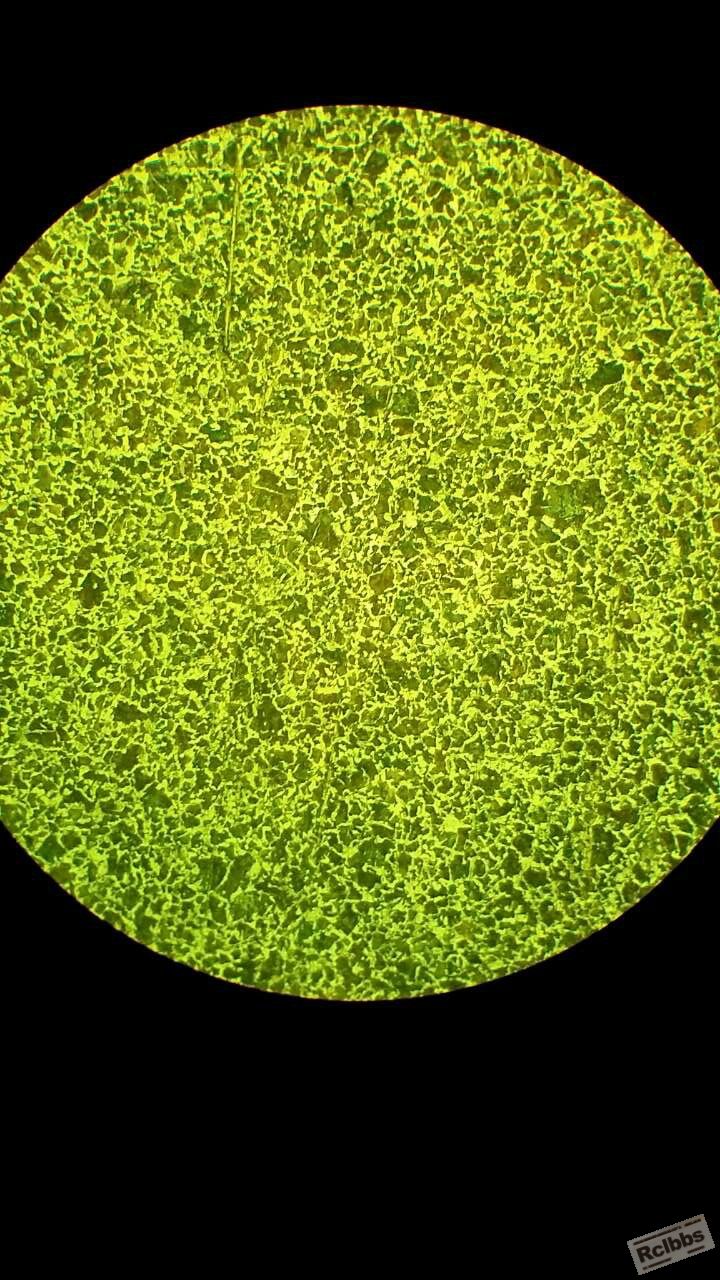

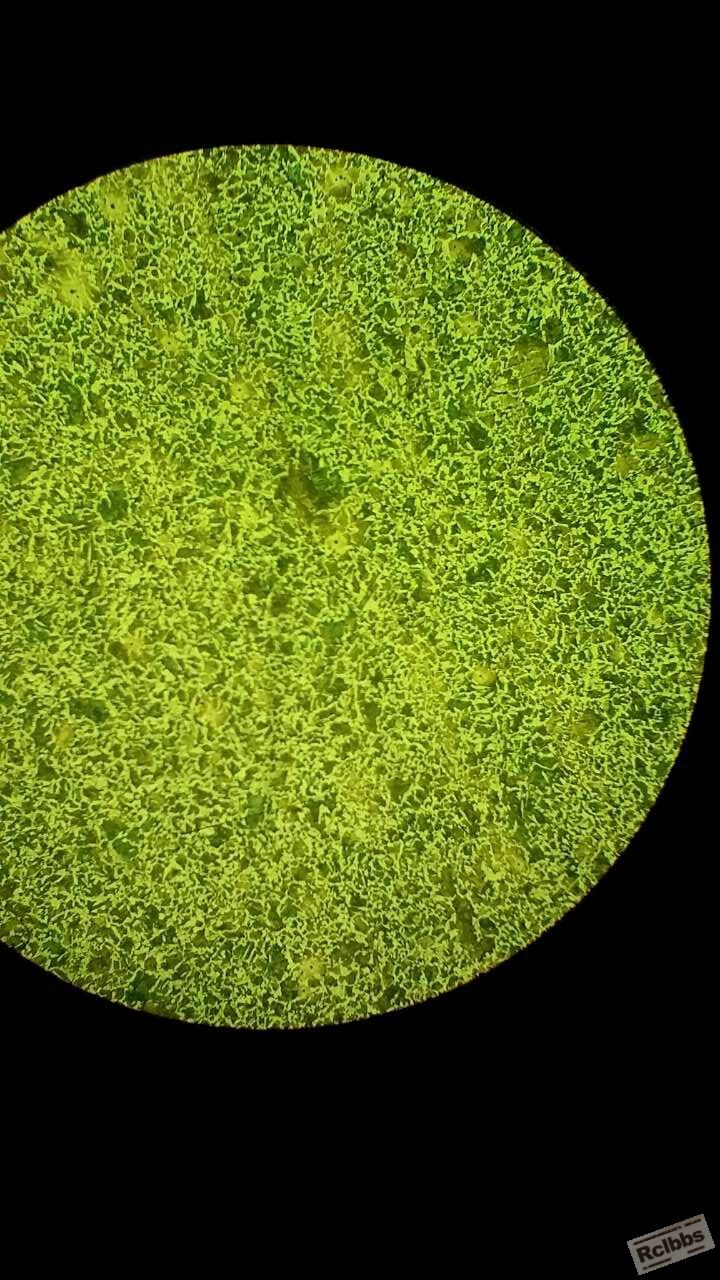

这个是2个不同的产品。100倍。

七叶2009

wangbin217 发表于 2015-4-27 19:29
这个是2个不同的产品。100倍。

这个问题我不能帮您分析，建议另开新帖，您可以选择一个版块点击发帖就可以了

wangbin217

七叶2009 发表于 2015-4-28 10:04
这个问题我不能帮您分析，建议另开新帖，您可以选择一个版块点击发帖就可以了

关键我不能发帖。。发不出去

赵晓光

恐怕不好办，因为2次正火进行了两次结晶，自然晶粒细化的多。提高些温度并加快冷速试试。
