看下这是什么组织

minyanping123 · 发表于 2015-4-24 17:25:46

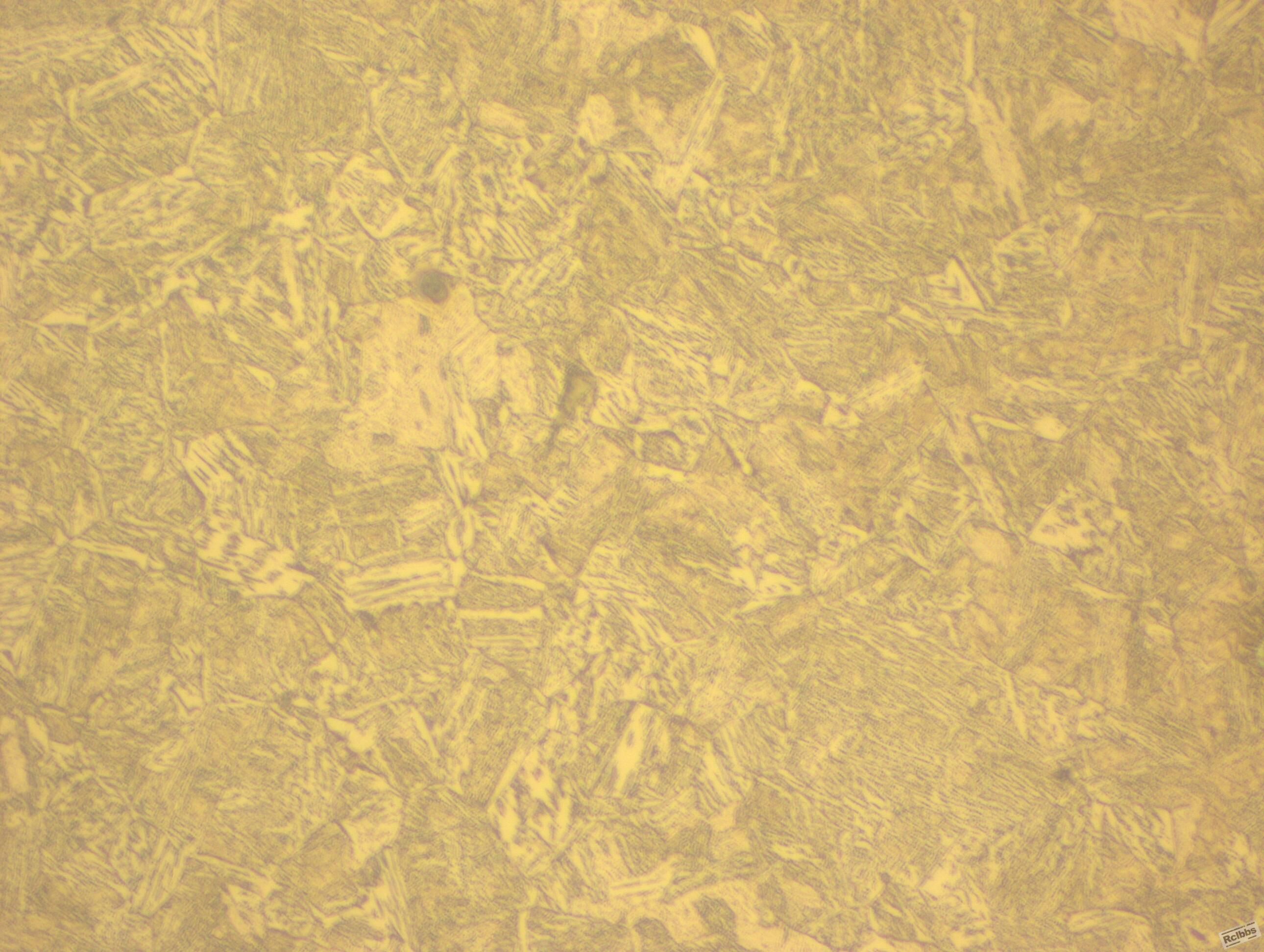

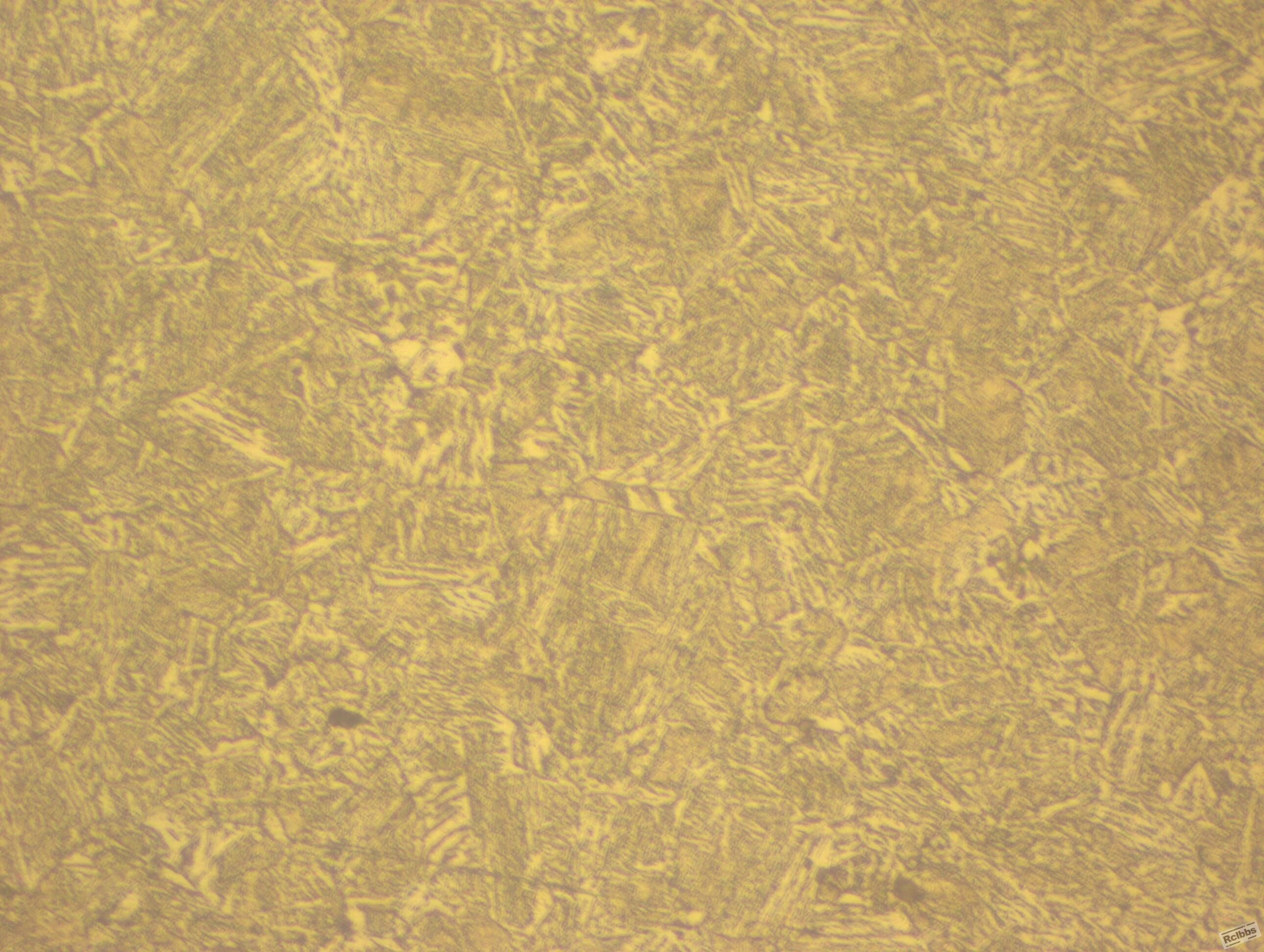

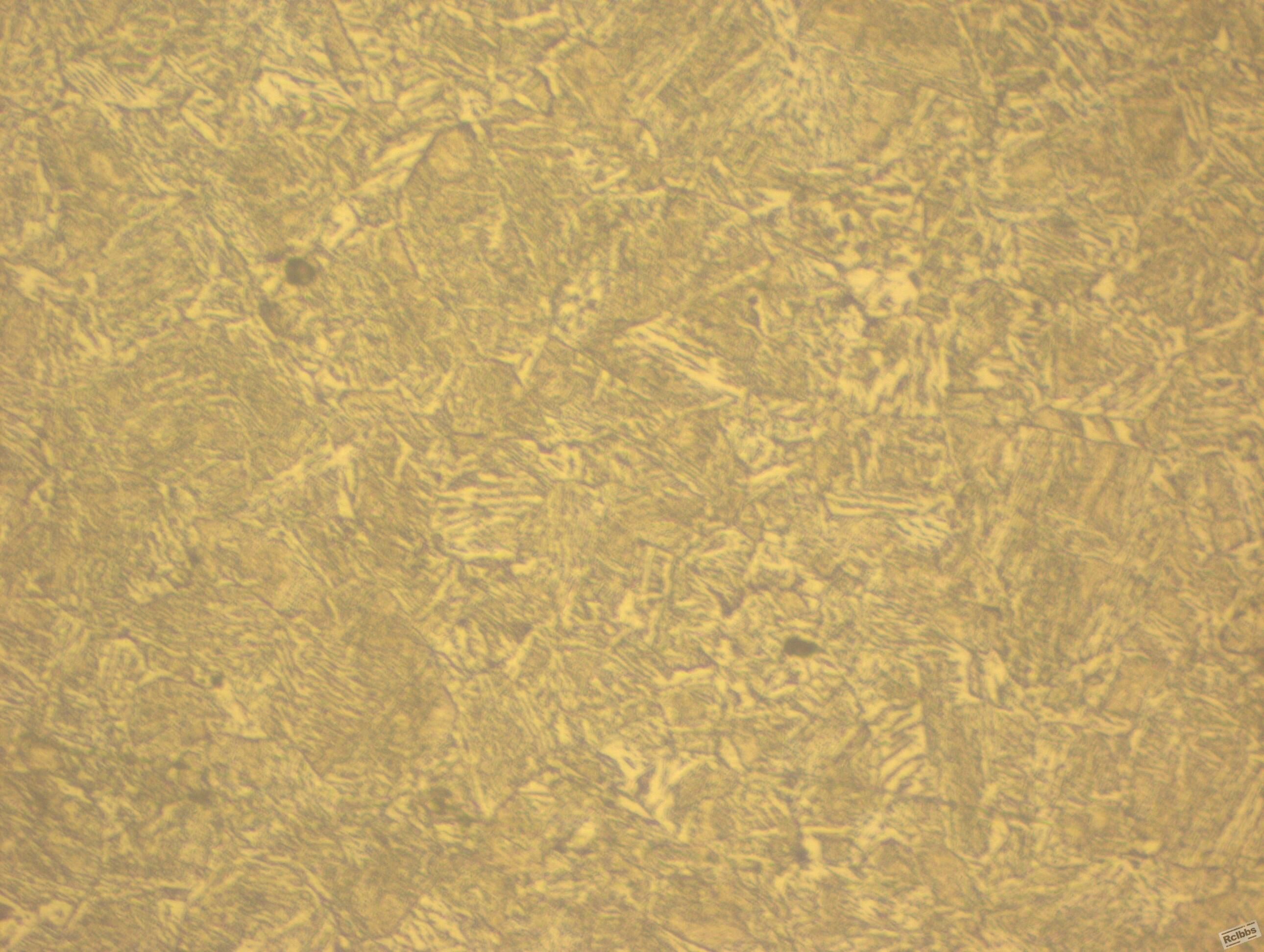

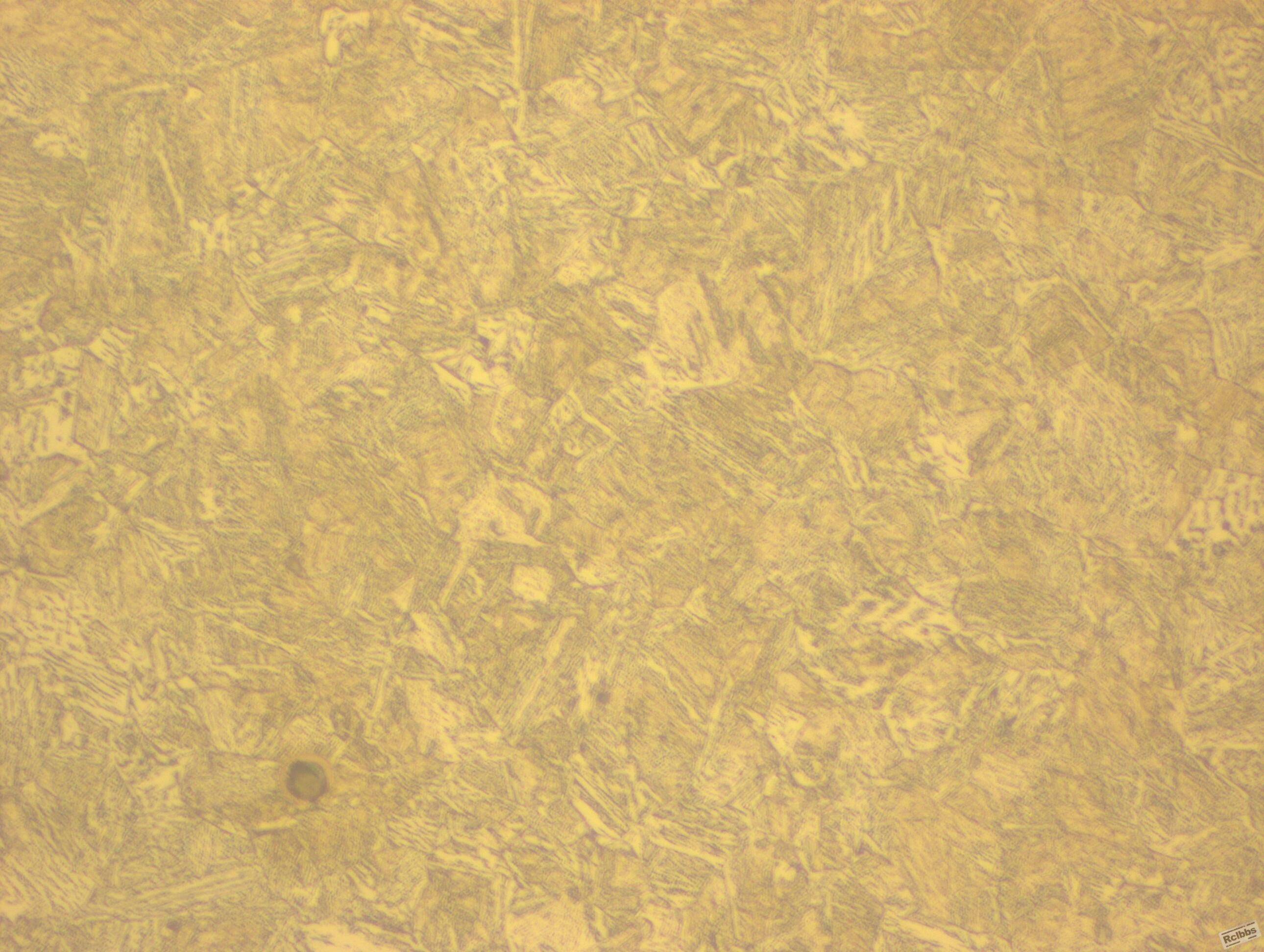

这些都是渗碳降温淬火后。420度/5h回火后得组织，前面2张-29度冲击值31 后面2张冲击值80，大家看看组织有何区别，是什么组织

ZTY5439 · 发表于 2015-4-29 13:19:33

前两张淬火冷却不够，后两张淬火较好

minyanping123 · 发表于 2015-4-25 16:16:53

材料为20crnimo的，厚度20长度200mm的管子

liusx0900766 · 发表于 2015-4-25 17:18:44

前两张铁素体较多，加热时间或温度不够，另外感觉晶粒有点碎化，有混晶嫌疑！

minyanping123 · 发表于 2015-4-26 16:51:47

920渗碳温度保温10小时降温到860保温1h淬火的，加热温度绝对足啊

zpr · 发表于 2015-4-26 17:11:35

这金相图片是材料芯部组织吗？

minyanping123 · 发表于 2015-4-26 20:46:24

是心部组织，硬度为HRC24

minyanping123 · 发表于 2015-4-27 13:38:26

没有高手帮忙指导下么？

minyanping123 · 发表于 2015-4-29 08:51:20

前2张有铁素体，但有没有珠光体类组织呢？上贝有没有？铁素体怎么来的呢？是10号机油冷却速度不够吗？

zpr · 发表于 2015-4-30 07:41:17

minyanping123 发表于 2015-4-29 08:51
前2张有铁素体，但有没有珠光体类组织呢？上贝有没有？铁素体怎么来的呢？是10号机油冷却速度不够吗？

个人感觉楼主所发金相照片中组织以粒B为主

xiaozhou · 发表于 2015-5-5 15:27:44

个人观点:铁素体是实际的炉内淬火加热溫度偏低导致的

minyanping123 · 发表于 2015-5-11 21:02:42

我们淬火温度860度，应该不低，我们是用天车吊到油池淬火的，不是炉内淬火

minyanping123 · 发表于 2015-5-11 21:04:15

10楼的观点我比较认同，因为在实际操作中，铁素体不会生成那么多，这个是心部组织！大家有粒贝的金相照片吗？能发出来让我比对下么？

iamaghost · 发表于 2015-5-17 14:04:37

一二图有块状铁素体，

iamaghost · 发表于 2015-5-17 14:17:12

一二图没三四图的组织均匀，感觉没三四图回火充分。这是多大的工件啊？

wanghgseu · 发表于 2015-6-7 10:51:32

看起来后两张也好不哪儿去啊，有这么大差别？

		自动登录	找回密码
密码			免费注册

[讨论] 看下这是什么组织
