求助！！轧制钢板低碳钢帮分析下是什么组织对性能有什么影响

basc · 发表于 2015-5-23 12:16:22

材料是轧制钢板低碳钢HC260LA 帮分析下金相都是什么组织，对性能有什么影响，要冲压。

basc · 发表于 2015-5-23 12:17:38

求各位帮忙了。。。万分感谢

秋天的风 · 发表于 2015-5-23 12:30:24

产品要冲压，淬火、回火有意义吗？

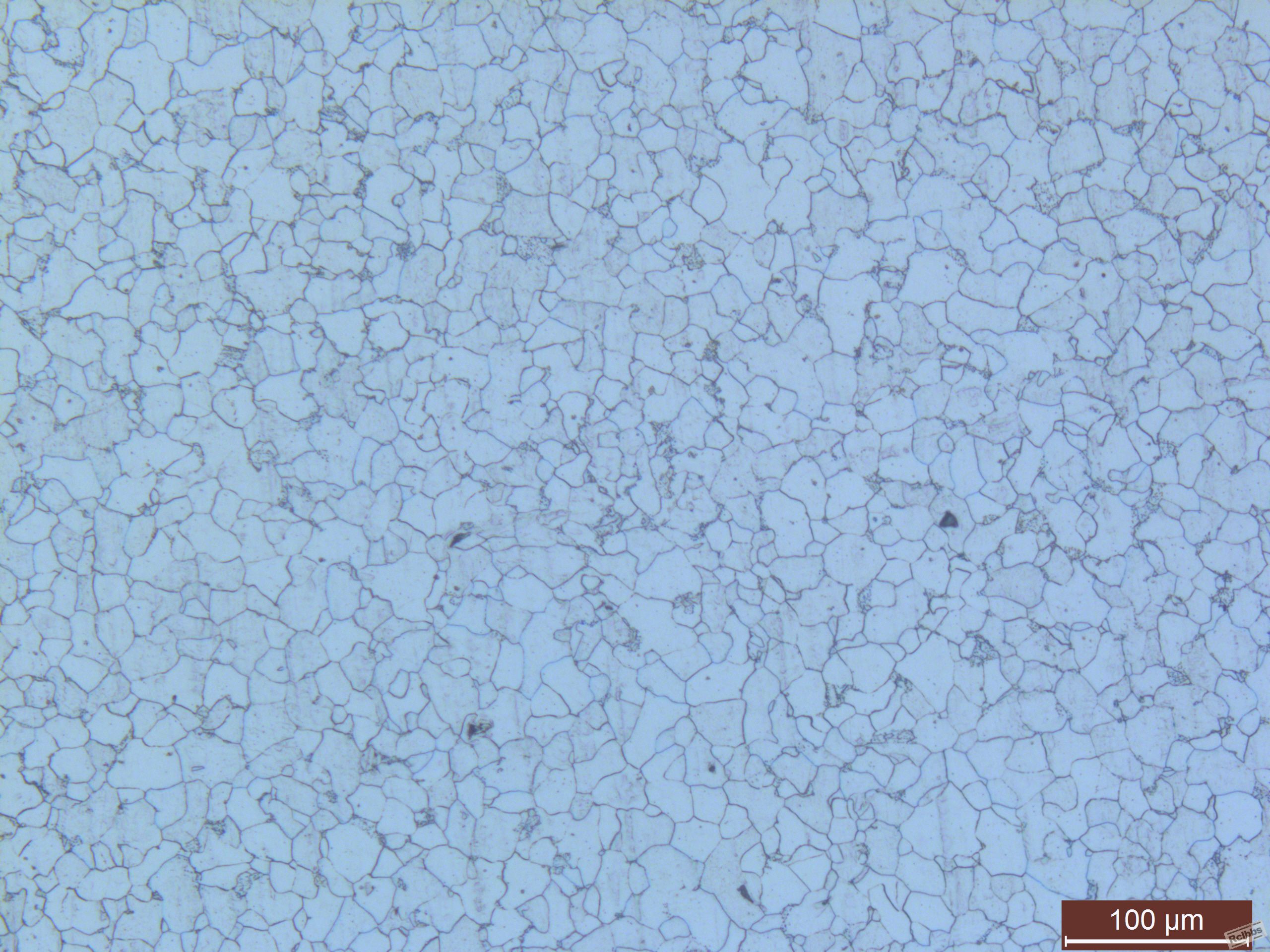

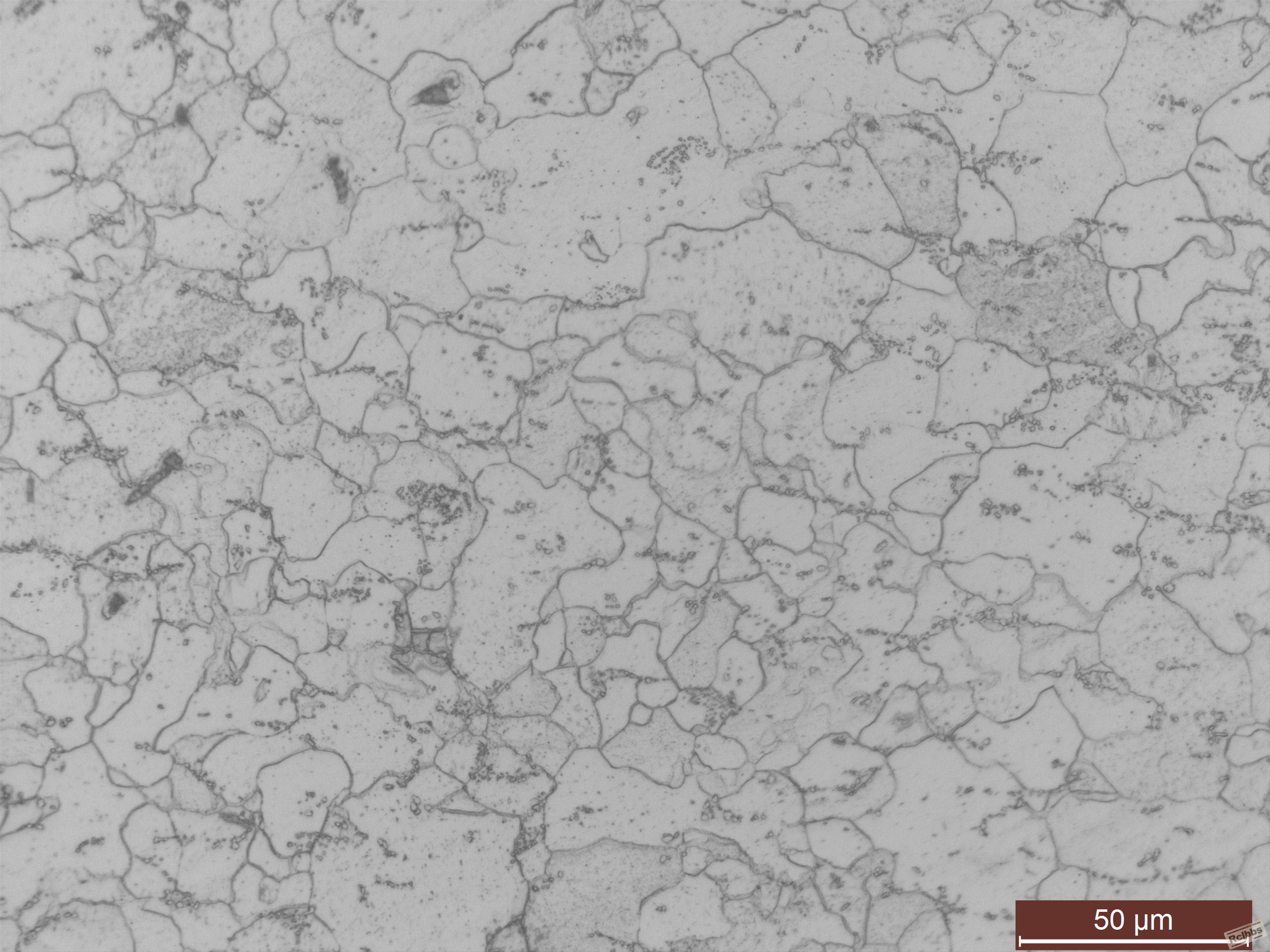

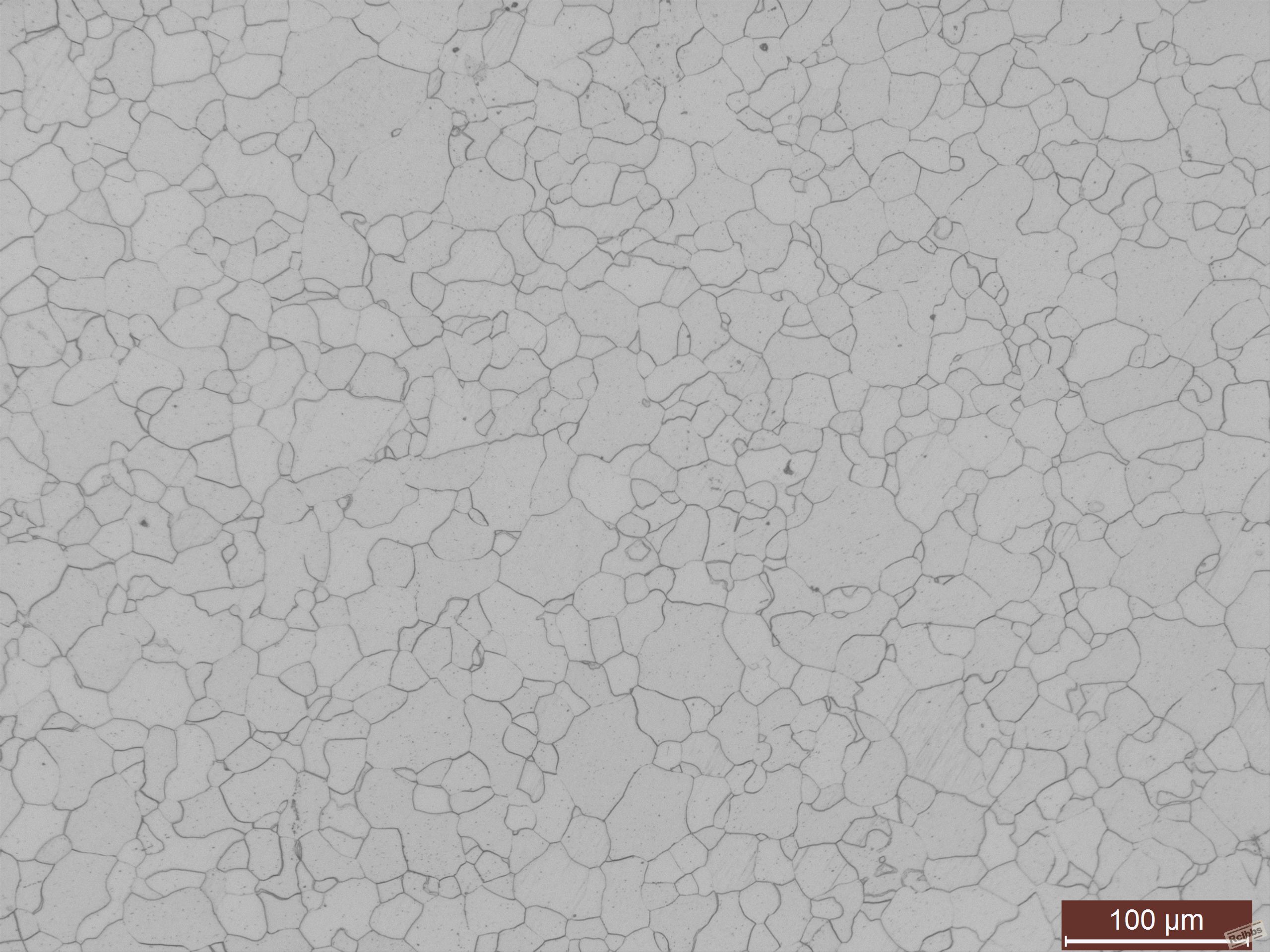

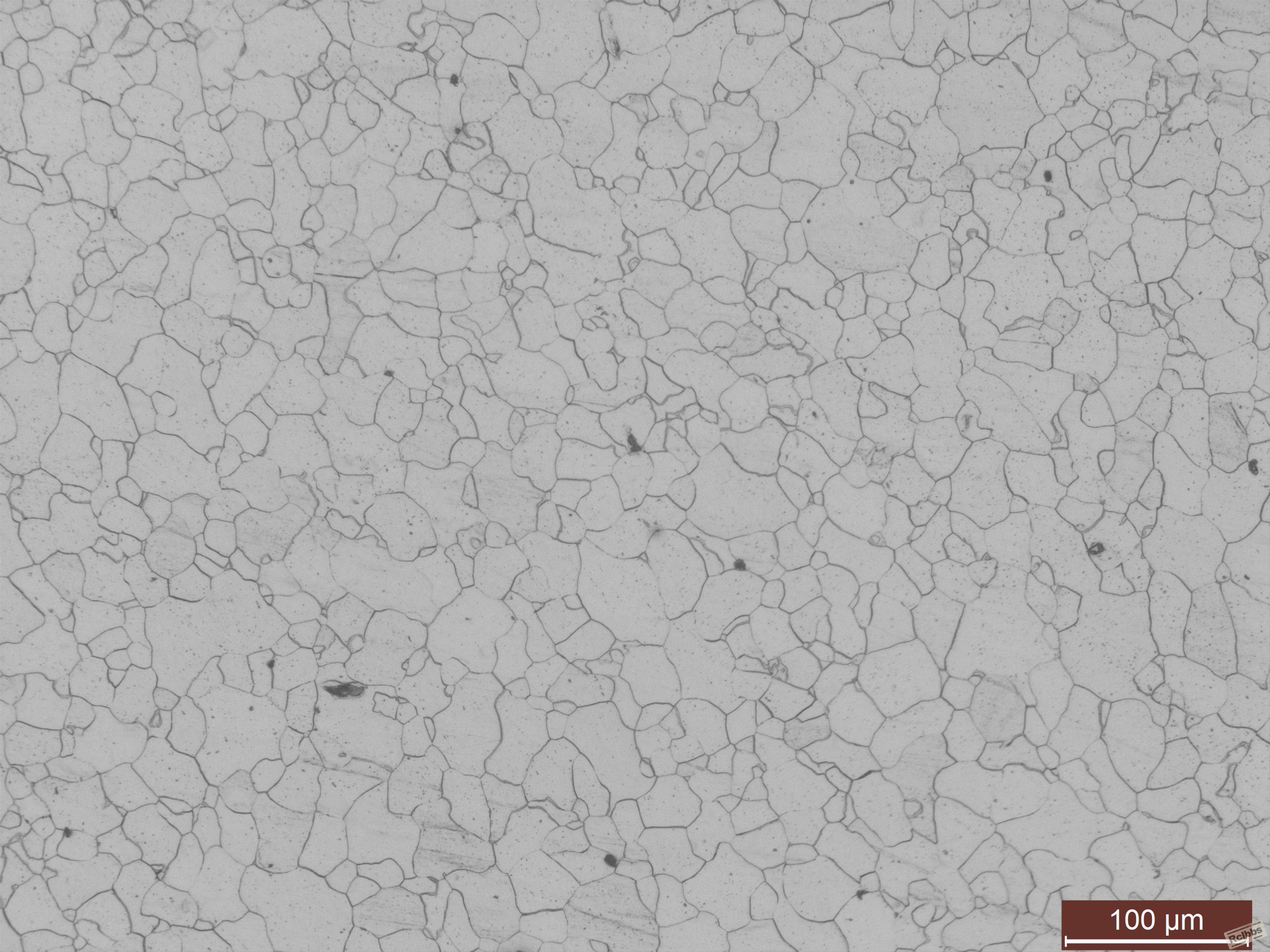

4张图片组织无多大区别，都是铁素体，只是晶粒粗细不同。
低碳钢可以直接冲压的，如不行可以球化退火、磷化、冲压，中间也可加个再结晶退火。

basc · 发表于 2015-5-23 12:43:32

秋天的风发表于 2015-5-23 12:30
产品要冲压，淬火、回火有意义吗？
4张图片组织无多大区别，都是铁素体，只是晶粒粗细不同。
低碳钢可以 ...

哦，谢谢!.

:) :) :)

leeyoung007 · 发表于 2015-5-27 10:54:41

第一张图好像有粒状的3次碳化物。

luoxz1990 · 发表于 2015-9-4 23:16:36

铁素体+少量碳化物应该是这样吧

timber · 发表于 2015-9-10 07:52:46

四张图片看着不像是同一种材料，不排除制样存在问题，后面几张基本都是铁素体，260la金相组织为铁素体+珠光体+少来碳化物，珠光体的量决定了材料的强度

		自动登录	找回密码
密码			免费注册

[求助] 求助！！轧制钢板低碳钢帮分析下是什么组织对性能有什么影响
