42CrMo冷却跟踪过程中两个转变平台

四石

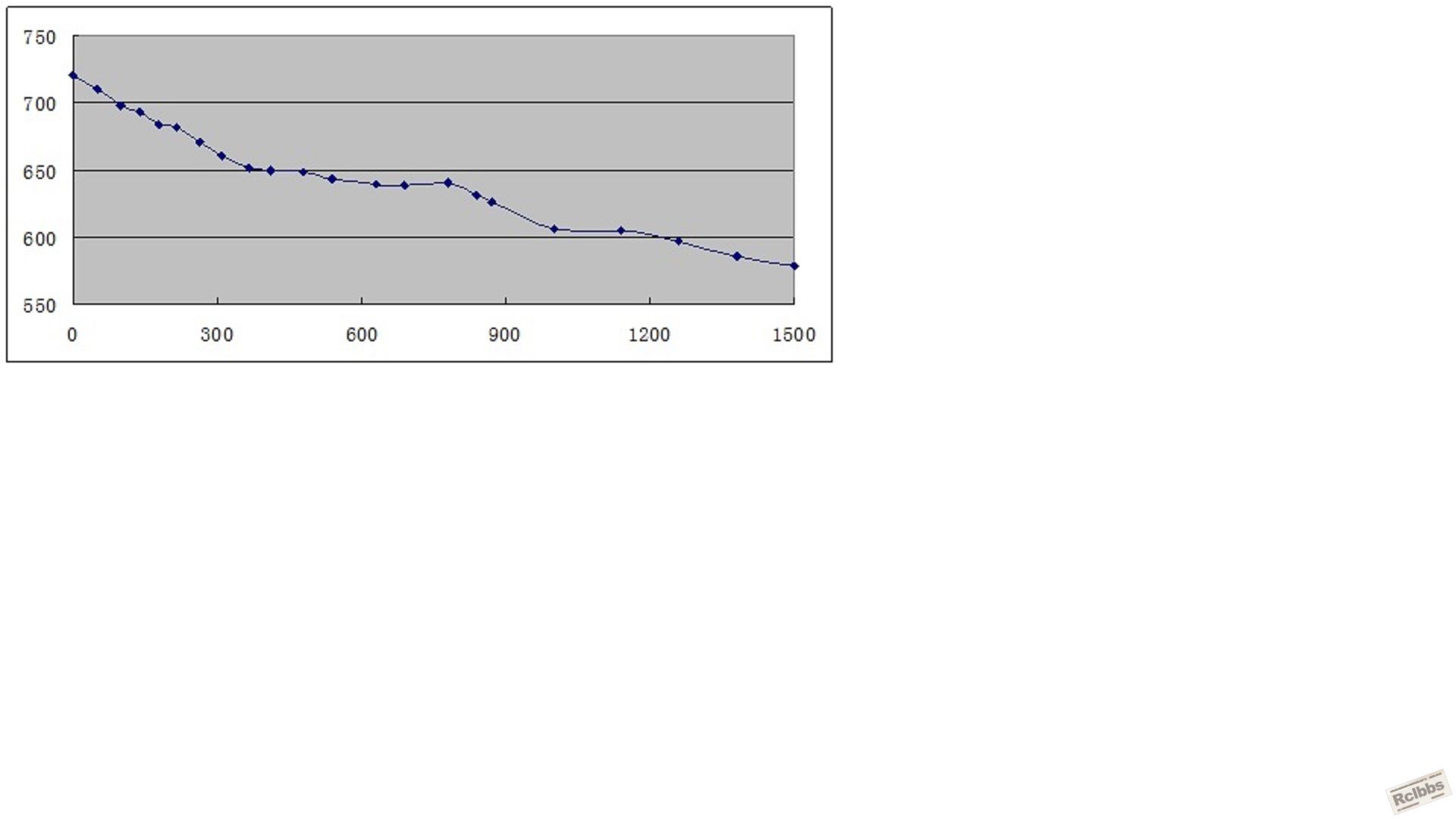

在跟踪热轧大规格42CrMo钢材温度变化时发现两个温度缓慢转变平台，见附图中时间-温度变化图，在640-650℃有一个平台，600-610有一个平台，中间有一较快冷却变化，第一个平台是对应着先析出铁素体还是珠光体形核？第二个平台？中间为何还有一个快速降温过程呢？请大家予以指导。

四石

规格为200mm厚，750℃以上温度变化略去

四石

帖子沉底了   请到家予以指导

cnszgong

其实大规格零件的这个现象在连续冷却中存在，在连续加热时也存在的。

伯龙马

   我的理解是：1.金属的各种结晶都是按其“生核与成大”这一普遍规律进行的。热轧钢材过程的组织变化也不例外。2.42CrMo钢热轧过程，随着温度缓慢降低，必然发生铁素体析出和珠光体转变过程。然而，这两个过程也都离不开晶核的生成与长大，同时，组织转变离不开热力学和动力学两个条件，即组织转变的动力必备条件是加热和冷却（过热度和过冷度）和转变过程存在放热和吸热现象。3.铁素体析出过程应当在750度左右？显然，在640-650℃这个平是珠光体转变过程，600-610度这个平台是否磁性转变过程？至于这一过程的快冷，应当认为是转变过程大量吸热造成的。
                                                                 纯属抛砖引玉，欢迎拍砖。

四石

伯龙马 发表于 2015-6-23 07:07
我的理解是：1.金属的各种结晶都是按其“生核与成大”这一普遍规律进行的。热轧钢材过程的组织变化也 ...

铁素体析出过程应当在750度左右？
在连续冷却过程中这一温度会明显滞后，即奥氏体随着冷却速度的增大，过冷度和过冷奥氏体增多，实际转变点应低于这一温度，同时在转变过程中也存在温度的降低，导致大量的形核和转变温度实际上更低于此温度，我又跟踪了小规格42CrMo的连续转变曲线。随着规格减小，转变平台温度下降。

四石

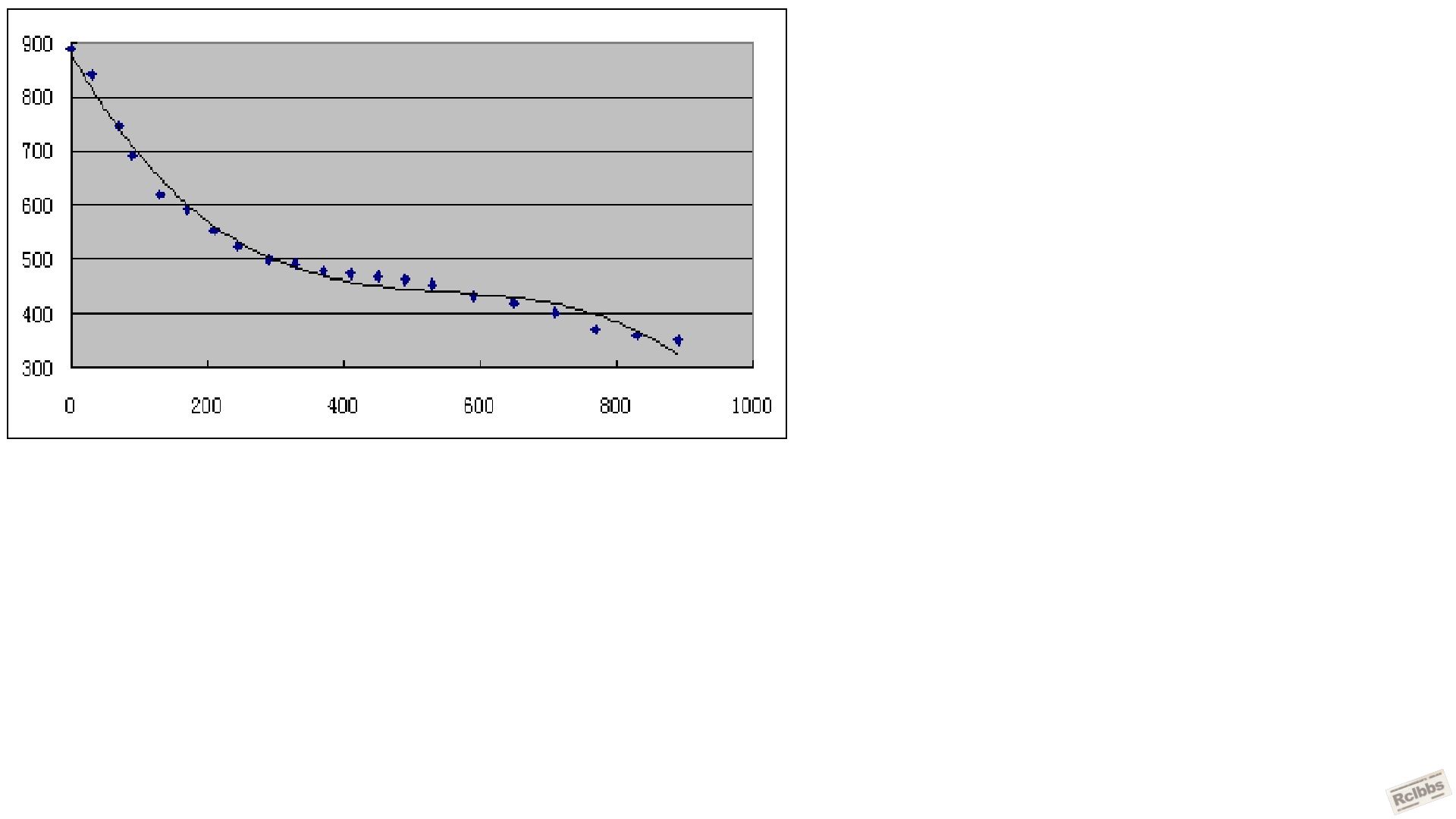

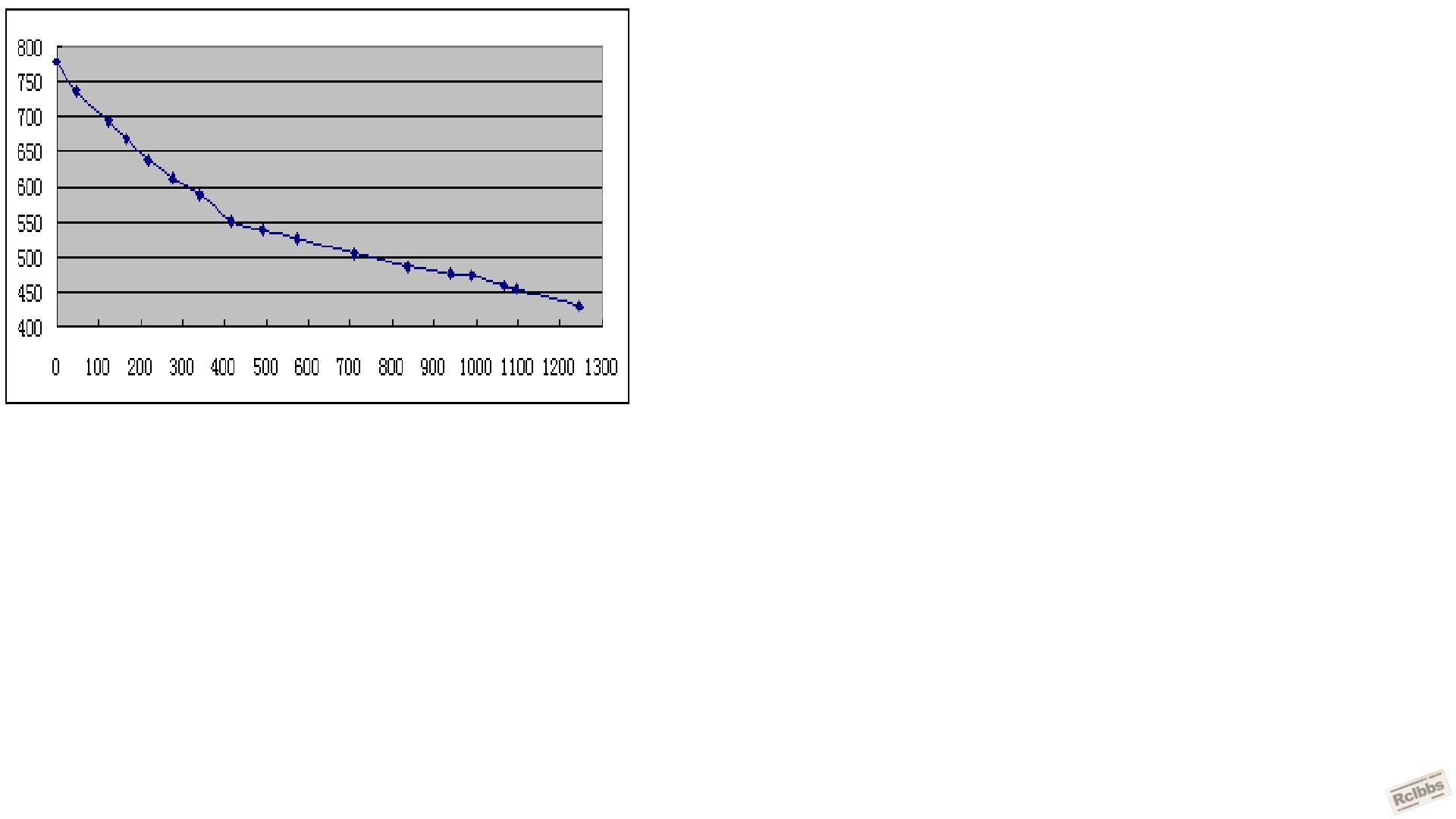

120mm规格转变温度和平台介于610-650℃，时间约15min；54mm规格转变温度区间和平台介于480-550℃，时间约11min，28mm规格转变温度和平台介于400-500℃，时间约8min。

四石

四石 发表于 2015-6-23 08:16
120mm规格转变温度和平台介于610-650℃，时间约15min；54mm规格转变温度区间和平台介于480-550℃，时间约11 ...

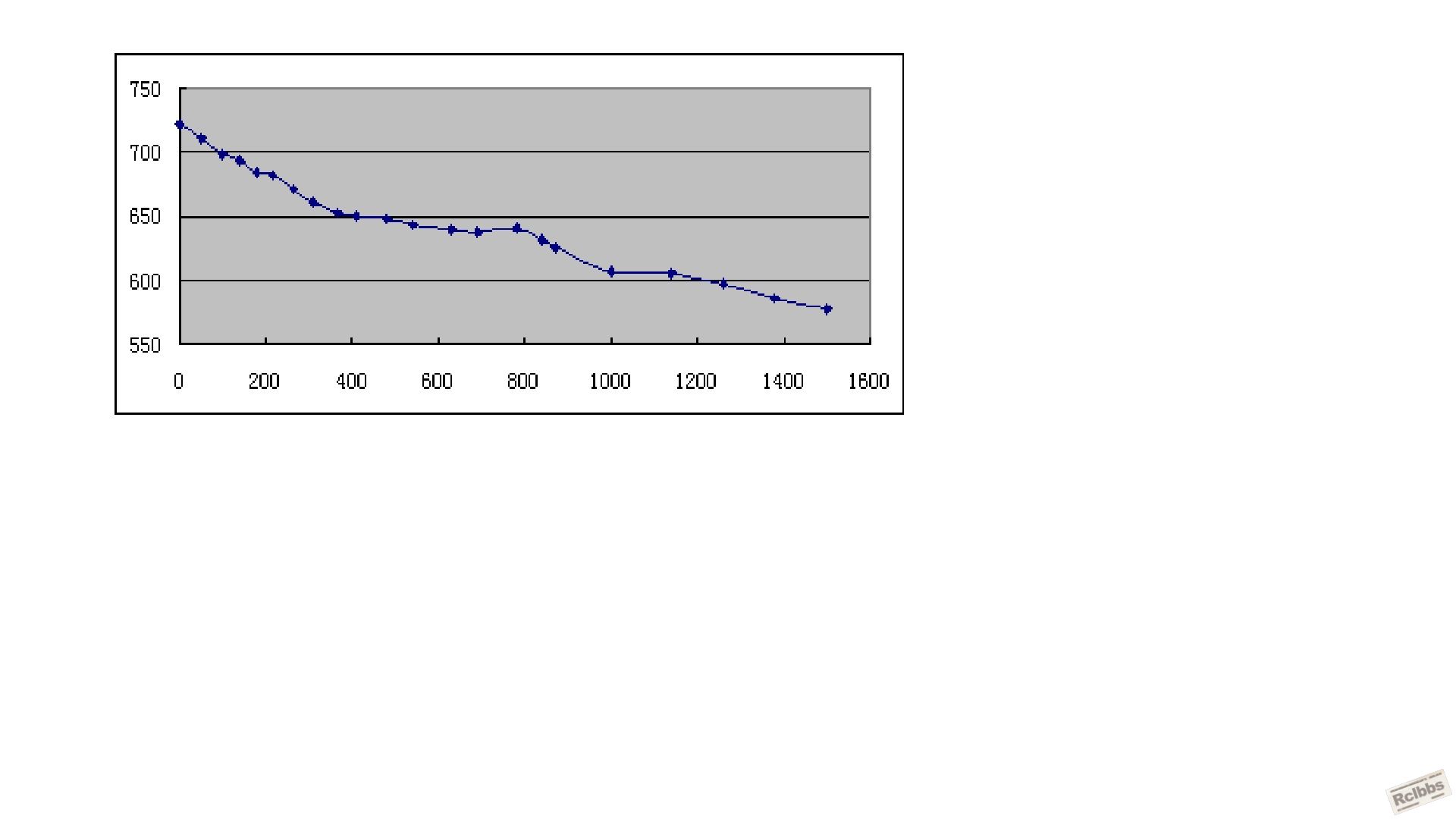

另跟踪了200mm规格的42CrMo钢连续冷却，200mm规格转变温度区间和平台为610-650℃，平台时间约为15min，平台冷速0.06℃/s，650-640℃冷速为0.03℃/s，高倍未发现明显贝氏体。

四石

四石 发表于 2015-6-23 08:24
另跟踪了200mm规格的42CrMo钢连续冷却，200mm规格转变温度区间和平台为610-650℃，平台时间约为15min，平 ...

200mm规格与120mm规格一样也发现在640-610℃也存在一个较快的冷却转变？

伯龙马

四石 发表于 2015-6-23 08:09
铁素体析出过程应当在750度左右？
在连续冷却过程中这一温度会明显滞后，即奥氏体随着冷却速度的增大， ...

       42CrMo钢的Ac3=780度，Ar3查不到，Ac1=730度，Ar1查不到。差得35CrMo钢的Ar3=750，推理42CrMo的Ar3为750度以下或左右。在热轧后空冷过程肯定铁素体析出温度比35CrMo低（具体多少需试验确定）。

四石

伯龙马 发表于 2015-6-23 12:53
42CrMo钢的Ac3=780度，Ar3查不到，Ac1=730度，Ar1查不到。差得35CrMo钢的Ar3=750，推理42CrMo的 ...

这是平衡冷却转变温度   实际上冷却属于快速冷却   组织转变温度要明显要低

伯龙马

四石 发表于 2015-6-27 11:21
这是平衡冷却转变温度   实际上冷却属于快速冷却   组织转变温度要明显要低

你的意思是什么转变？珠光体转变？！

四石

伯龙马 发表于 2015-6-27 13:15
你的意思是什么转变？珠光体转变？！

很慢的冷却速度下测量的转变温度   实际上由于冷速不同  存在不同的过冷   是不是这样啊  伯龙马？

伯龙马

四石 发表于 2015-6-27 20:11
很慢的冷却速度下测量的转变温度   实际上由于冷速不同  存在不同的过冷   是不是这样啊  伯龙马？

是的，冷却速度越大，过冷度也越大。所以，有时退火冷却速度稍快会出现伪共析组织。

四石

伯龙马 发表于 2015-6-27 21:53
是的，冷却速度越大，过冷度也越大。所以，有时退火冷却速度稍快会出现伪共析组织。

从不同规格冷却曲线看，随着规格的增大   钢材表面温度冷却转变曲线平台升高

伯龙马

四石 发表于 2015-6-28 11:37
从不同规格冷却曲线看，随着规格的增大   钢材表面温度冷却转变曲线平台升高

      在某介质的冷却能力一定的条件下进行冷却（如空冷），规格较大的试样肯定比规格较小的试样降温速度慢。如此，出现你说的规律。

新鲜空气

1.奥氏体向铁素体和珠光体转变过程为放热过程，所以出现温度平台；
2.600℃左右还没有到贝氏体转变的温度范围，所以这两个转变应该为先析出铁素体及珠光体；
3.随着冷却速度的增加，转变温度降低；
4.两个平台之间的快速冷却曲线为过冷奥氏体的稳定区间，此过程无相变产生，其冷却速度与整体冷却相差不大
个人观点

四石

新鲜空气 发表于 2015-7-16 09:28
1.奥氏体向铁素体和珠光体转变过程为放热过程，所以出现温度平台；
2.600℃左右还没有到贝氏体转变的温度 ...

@新鲜空气
非常赞同你的观点
