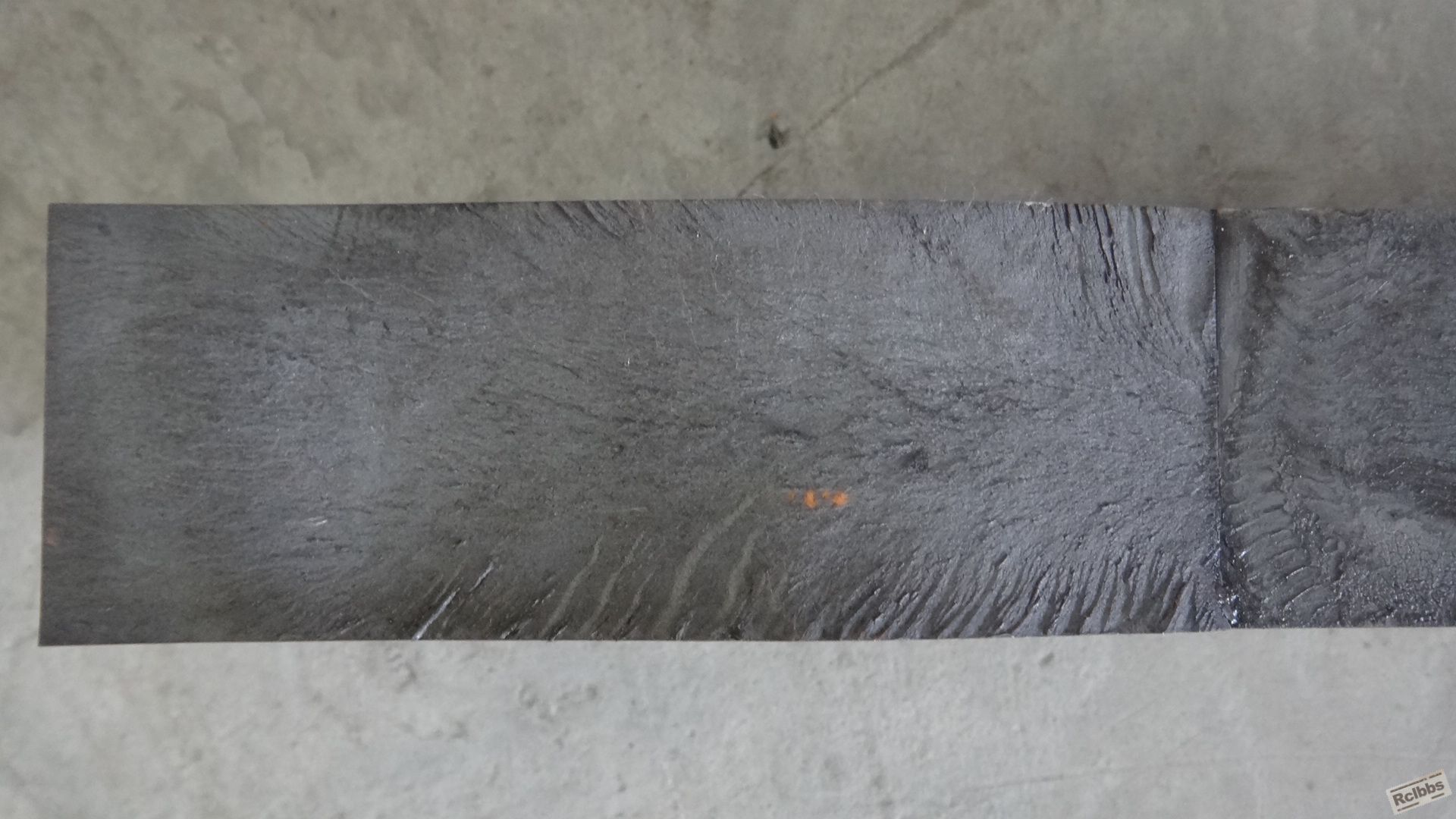

Cr12模具钢切割时断裂了

平湖热处理 · 发表于 2015-8-2 16:15:32

我是新手刚做热处理没几天
实在看不出这是啥原因造成的
求大神帮忙分析下

伯龙马 · 发表于 2015-8-2 16:49:14

你应当把详细情况解释一下，如用什么切割的，什么时间断裂的，图片缩颈部分怎么怎么产生的？等待知道这些情况后才能帮你分析。

ustbzt · 发表于 2015-8-2 17:27:42

图片右边垂直线条处是变截面的位置吗？

fengyonghe · 发表于 2015-8-2 18:56:11

故障分析始于现场调查，信息量太少

zjhymj · 发表于 2015-8-2 19:27:10

这种情况正常的，材料问题，改变回火问题就解决了，你平湖哪里的

平湖热处理 · 发表于 2015-8-2 20:35:27

伯龙马发表于 2015-8-2 16:49
你应当把详细情况解释一下，如用什么切割的，什么时间断裂的，图片缩颈部分怎么怎么产生的？等待知道这些情 ...

我们是做热处理的，怎么切割的我不是很了解

这块材料是Cr12的厚度为8mm 大概50Kg

淬火
先预热到860度再保温90分钟
接着加热到960度最后再保温90分钟
用的是威途VTO446双室真空油气淬火炉

回火2次
         220度 3小时
         250度 3小时

刚开始切的时候没有断裂  快切完的时候断了

平湖热处理 · 发表于 2015-8-2 20:37:45

zjhymj 发表于 2015-8-2 19:27
这种情况正常的，材料问题，改变回火问题就解决了，你平湖哪里的

我在庆丰

:lol :lol

平湖热处理 · 发表于 2015-8-2 20:40:47

伯龙马发表于 2015-8-2 16:49
你应当把详细情况解释一下，如用什么切割的，什么时间断裂的，图片缩颈部分怎么怎么产生的？等待知道这些情 ...

还有就是这块材料硬度测不准回完火硬度50度都不到

不知道是啥原因其他同一炉回火出来的硬度都能在58-59之间

fengyonghe · 发表于 2015-8-2 23:50:33

本帖最后由 fengyonghe 于 2015-8-2 23:52 编辑

应该检测下这块材料是不是Cr12，混料了没有。再比较下金相组织是否相同。

伯龙马 · 发表于 2015-8-3 05:17:34

平湖热处理发表于 2015-8-2 20:35
我们是做热处理的，怎么切割的我不是很了解

这块材料是Cr12的厚度为8mm 大概50Kg

是线切割的吗？如果是，那可能由于淬火应力消除得不好，切割过程打破原有的应力平衡，造成某局部应力增加，在切割后期剩余部分的截面较小强度抵抗不了应力的作用而断裂。

平湖热处理 · 发表于 2015-8-3 09:35:46

伯龙马发表于 2015-8-3 05:17
是线切割的吗？如果是，那可能由于淬火应力消除得不好，切割过程打破原有的应力平衡，造成某局部 ...

是线切割的，但是回火回了6个小时了啊，怎么会应力消除的不好呢？

伯龙马 · 发表于 2015-8-3 10:31:03

平湖热处理发表于 2015-8-3 09:35
是线切割的，但是回火回了6个小时了啊，怎么会应力消除的不好呢？

用多少温度回火6h应力就彻底消除了？

fengyonghe · 发表于 2015-8-3 11:07:18

平湖热处理发表于 2015-8-2 20:35
我们是做热处理的，怎么切割的我不是很了解

这块材料是Cr12的厚度为8mm 大概50Kg

同意伯马龙的分析。

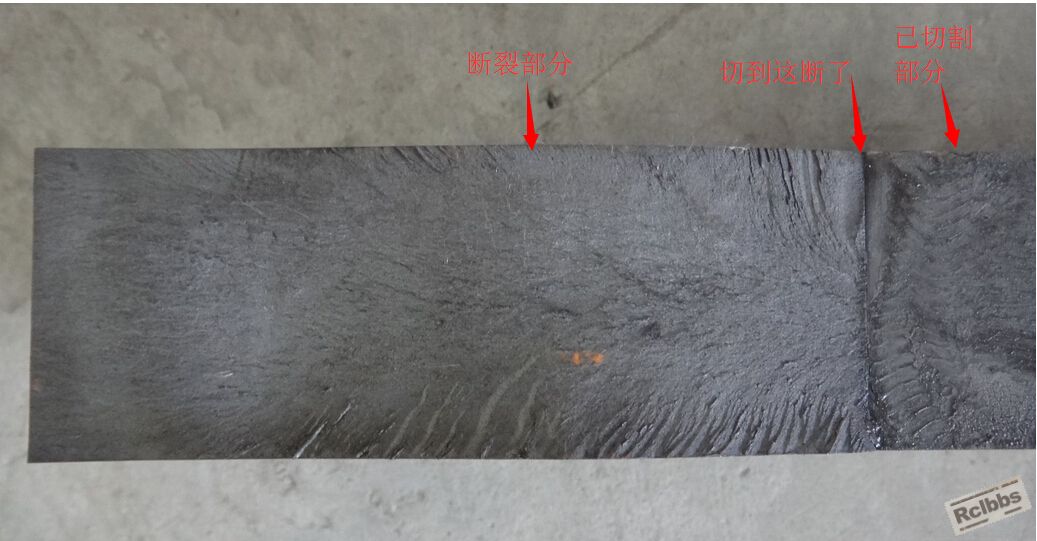

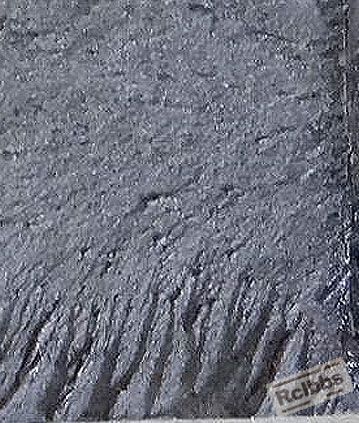

图一的截图，右边是切割线左边是断口。断口平齐、极少塑性变形、下部放射区粗大，表明材料处于脆性状态。另外，断口上有大量白色斑点，如果你不能排除是污染造成的，那么就认定是氢脆了。只这一件出现问题而且硬度不对，所以怀疑是混料。你可以分析成分和查看组织确定。

平湖热处理 · 发表于 2015-8-3 13:09:00

伯龙马发表于 2015-8-3 10:31
用多少温度回火6h应力就彻底消除了？

第一次是220度回火3小时
第二次是250度回火3小时

dchj0532 · 发表于 2015-8-3 14:17:10

厚度已知是8mm，长、宽呢？回火用的什么炉子，是否在回火是装炉不当，回火温度不均或部分位置未回到火。

伯龙马 · 发表于 2015-8-3 14:44:06

平湖热处理发表于 2015-8-3 13:09
第一次是220度回火3小时
第二次是250度回火3小时

你在220--250度回火6h，那只是消除一少部分内应力，如下图30钢淬火后回火温度及时间对内应力消除的情况。何况Cr12钢淬火后强大的内应力，250度回火呢。所有认为你的工件产生断裂与残留应力有直接关系。

老热工 · 发表于 2015-8-5 22:45:12

我们的经验是必须是在高温回火二次硬化后再切割.

伯龙马 · 发表于 2015-8-5 23:16:58

支持17楼老热工的做法，虽然高温回火二次硬化了，但第2次回火后残留奥氏体所剩不多，其组织基本稳定，应力基本平衡。

沧浪岁月 · 发表于 2015-8-7 08:57:13

铬低碳低不信去打光谱

wanghgseu · 发表于 2015-8-8 22:46:31

同意伯龙马的分析和老热工的判断。我也经历过h13线切割过程中开裂的情况，开裂是炸开的，伴随不小的声响，就是应力问题。虽然经过了六小时回火，可组织还是马氏体，这就注定其组织应力是巨大的，就是五百度回火，其组织应力也是很大的。线切割一方面打破了应力平衡，另一方面切割过程中对切缝最前端是个小范围淬火的过程，那周围形成马氏体，在小缝隙前端是马氏体，这自然会增加开裂机会。
