45钢制造的扁铲的热处理工艺

伯龙马 · 发表于 2015-8-13 14:01:09

如题
一件45钢制造的铸造清砂用的扁铲，为什么硬度要求这么复杂（见图示）？大家讨论一下具体的热处理工艺方法。

伯龙马 · 发表于 2015-8-17 10:55:50

ZTY5439 发表于 2015-8-17 10:34
方便透漏一下产品两端的硬度吗？

能否达到硬度，请参见表1所示45钢水淬，淬火部位小于3mm的可以达到58---61HRC，4--10mm的可达到52---60HRC……。

zhaohaidong · 发表于 2015-8-15 10:32:31

工艺流程应该是整体淬火+粗磨+中频淬火+低温回火

伯龙马 · 发表于 2015-8-15 14:16:48

赵工好，如果有兴趣请详细谈谈，1.为什么扁铲的硬度要求这么复杂？只有3件想寻求最简单的方法完成各项硬度要求。

伯龙马 · 发表于 2015-8-15 18:14:24

这是一种典型的局部要求硬度的零件，显然可以局部淬火-回火

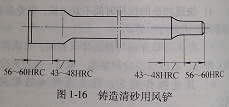

对于受力复杂、承载较重的零件和工模具，根据实际情况需要，应规定明确的技术要求。如图1.所示为45号钢制作的铸造清砂用风铲。虽然形状和结构均较简单，但风铲工作时的受力情况复杂而繁重。两端需要较高硬度和耐磨性以及一定韧度；过度部分需要较大抗弯强度和高韧度。
生产实践证明，如果仅风铲头部达到硬度HRC52～58。使用时因非淬火部分硬度不足，而导致风铲早期由颈部疲劳断裂。相反，如果整体淬火成高硬度，也会因多冲抗力不佳而造成大批损坏。现场试验表明风铲两端（约各20～25mm）获得硬度HRC56～60为宜；过度区硬度HRC43～48较好。两端分别在盐浴炉中840～8600C加热，然后盐水中冷却（先提出过度区进行自回火，端部冷却到150～2000C再取出自回火）。

zhaohaidong · 发表于 2015-8-17 08:50:13

伯龙马发表于 2015-8-15 18:14
这是一种典型的局部要求硬度的零件，显然可以局部淬火-回火
对于受力复杂、承载较重的零件和工模具 ...

你理解的已经很透彻了。如果你们是加工单位还需要对工艺的验证，一定会成功！

伯龙马 · 发表于 2015-8-17 09:30:04

谢谢赵工的支持和鼓励，我们会继续努力

ZTY5439 · 发表于 2015-8-17 09:33:06

45钢做的话硬度不能保证那么高硬度

伯龙马 · 发表于 2015-8-17 09:46:34

ZTY5439 发表于 2015-8-17 09:33
45钢做的话硬度不能保证那么高硬度

您好，实际已经满足了技术要求，并使用了很长时间，效果不错。硬度与含碳量有关外，还与工件硬化部位的尺寸有关。

ZTY5439 · 发表于 2015-8-17 10:34:20

伯龙马发表于 2015-8-17 09:46
您好，实际已经满足了技术要求，并使用了很长时间，效果不错。硬度与含碳量有关外，还与工件硬化部位的尺 ...

方便透漏一下产品两端的硬度吗？

ZTY5439 · 发表于 2015-8-17 10:34:18

伯龙马发表于 2015-8-17 09:46
您好，实际已经满足了技术要求，并使用了很长时间，效果不错。硬度与含碳量有关外，还与工件硬化部位的尺 ...

方便透漏一下产品两端的硬度吗？

伯龙马 · 发表于 2015-8-17 10:43:54

两端硬度为56--58HRC.

满江红 · 发表于 2015-8-17 11:09:21

整体淬火后回火到HRC45左右，然后2端感应正火后再淬火达到HRC58左右，最后低温回火。
