求助cr12mov阴模裂纹原因分析

期待梦想 · 发表于 2015-8-31 23:00:15

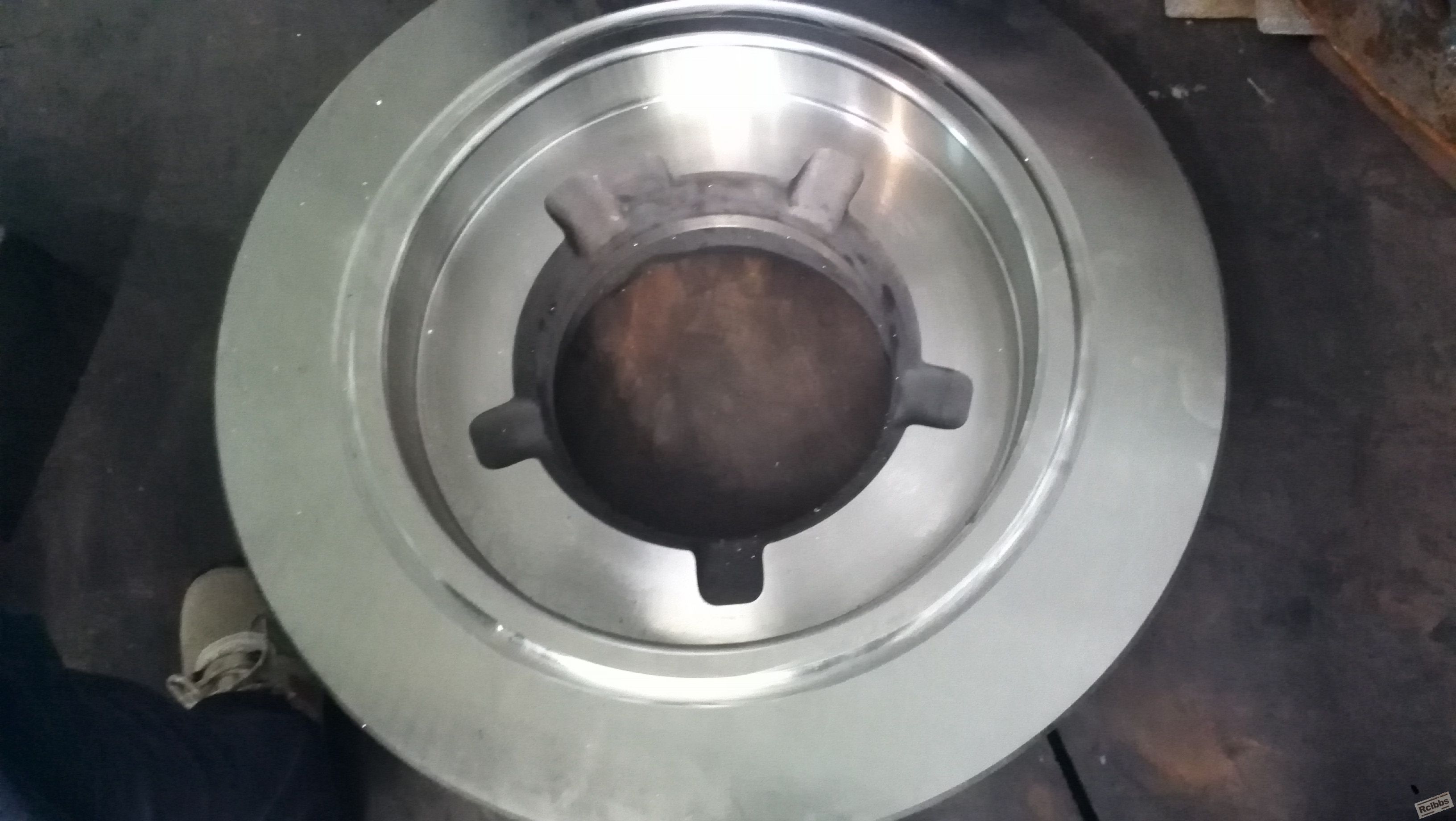

cr12mov阴模，980淬火，440回火后，机加工发现二等台处有沿圆周方向的裂纹，裂纹细小，1/3圆周处肉眼能看见裂纹，请教同行师傅，裂纹倾向是什么原因产生？零件大小外径710，内孔250，高度180，很大的一个零件，淬火介质，20号机械油

rcl110 · 发表于 2015-8-31 23:30:16

淬火后硬度在56-57 ？回火后在53左右？是不是加热太快没有分级？？

杰森 · 发表于 2015-9-1 01:33:16

980对于Cr12moV有点低，正常在1010至1050，高温硬化在510左右，而且淬火后的硬度也有点低，正常在60以上！至于裂纹产生原因，最好在下金相，才能确定是材料问题或者热处理的问题！

伯龙马 · 发表于 2015-9-1 06:54:54

毛坯是经过锻造的？或是从圆钢（或钢锭）上下料？

期待梦想 · 发表于 2015-9-1 10:18:38

该阴模是锻件，工件太大，若要做金相分析，取样困难啊

期待梦想 · 发表于 2015-9-1 10:20:19

rcl110 发表于 2015-8-31 23:30
淬火后硬度在56-57 ？回火后在53左右？是不是加热太快没有分级？？

加热采用分级，650-850-980

sudenzhi · 发表于 2015-9-1 20:33:01

按楼主工艺，淬火开裂的可能性比较少，怀疑是锻造裂纹引起的，待对裂纹进行金相检验。

TOY79 · 发表于 2015-9-1 21:43:14

回火前余温度太高了吧？楼主说说保温时间。也有可能保温时间不够

伯龙马 · 发表于 2015-9-1 22:42:21

外径710mm的 Cr12MoV钢阴模，原料锻造要求不仅仅是为了成型，更重要的是将碳化物均匀化。如果热处理工艺和操作都没问题的话，锻造质量不合格（锻后碳化物均匀性仍大于2级）就成为造成裂纹的主因。

Christopher · 发表于 2015-9-2 20:47:50

Cr12MoV这种材料开裂倾向本身就大，建议楼主从以下几个方面着手
1、Cr12MoV正常淬火温度在980~1020度之间，升温阶段建议取650/850度均温；
2、淬火完毕建议增加冷处理；
3、两次回火；
4、建议增加预备热处理，调质；

伯龙马 · 发表于 2015-9-6 13:53:50

请认真观察裂纹处的碳化物等级和分布情况。

		自动登录	找回密码
密码			免费注册

[求助] 求助cr12mov阴模裂纹原因分析
