脱碳层深度的测定（测量审核）

wschso · 发表于 2015-9-8 09:21:05

现在，我们单位参加中实国金的测量审核，NIL MA010 钢的脱碳层深度测定。要求测量总脱碳层深度和完全脱碳层深度。
显微镜观察，脱碳层连续过度，界限不是很明显，请高手帮忙看看我们界定的是否合理？非常感谢！在线等！

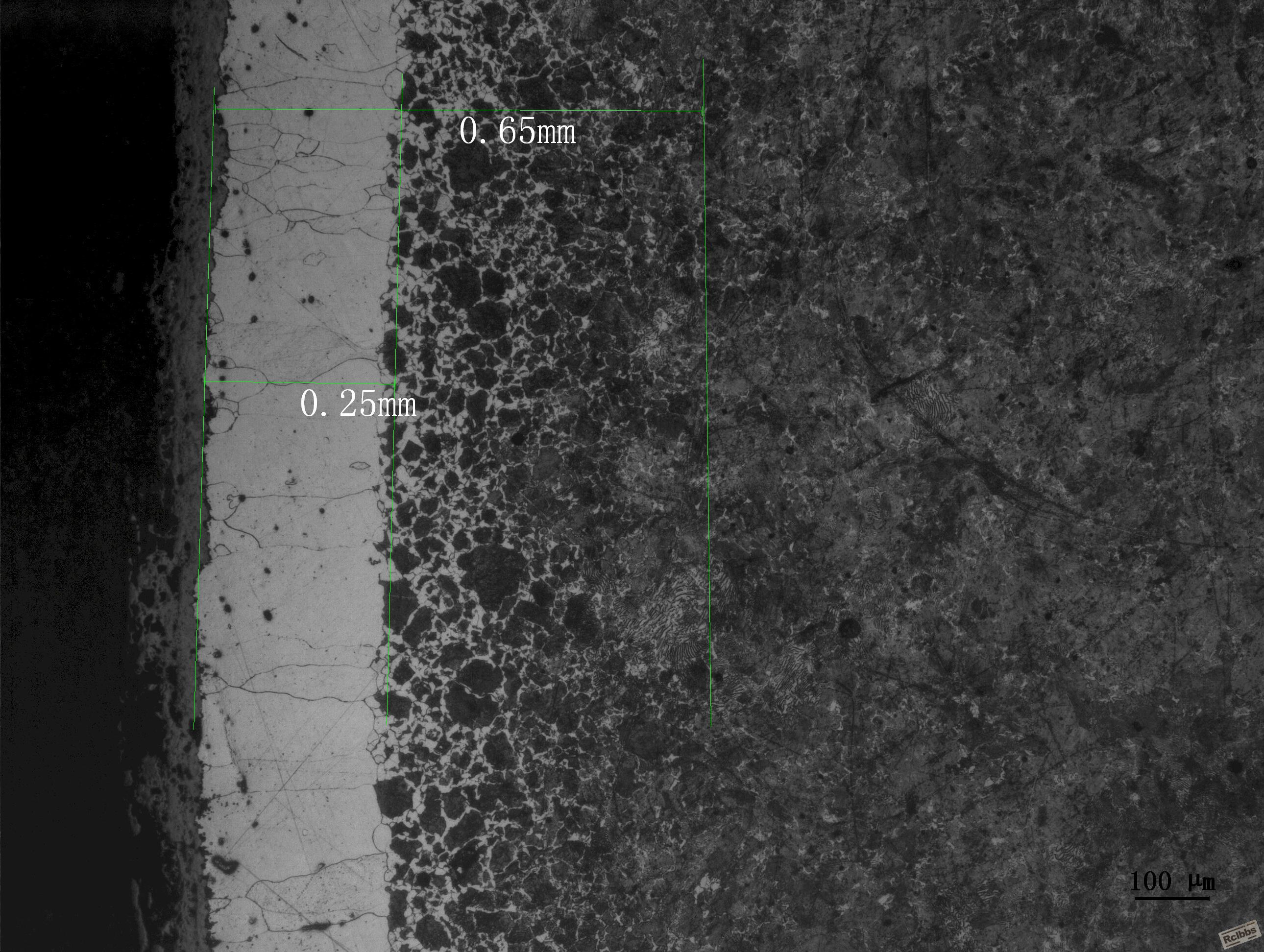

附100X金相照片。

xuhaonan1120 · 发表于 2015-9-11 16:22:05

根据你测量的位置，过肯定没有问题。

tanxiang1985 · 发表于 2015-9-11 17:54:38

没有问题，就是这么判定的

伯龙马 · 发表于 2015-9-11 18:38:59

根据我的观察，两个深度似乎都有些偏大了些。

tommy2015 · 发表于 2015-9-11 19:04:02

第一个深度蛮好，第二个深度偏大了些

MYG · 发表于 2015-9-11 20:27:38

这个样制得不好，基体组织不清晰。

chaijiadashao · 发表于 2015-9-11 21:52:04

赞同5楼的观点啊

MYG · 发表于 2015-9-11 22:07:29

全脱碳层0.24mm，由于基体组织不清晰，部分脱碳层无法确定。

四石 · 发表于 2015-9-12 15:27:41

有没有哪位老师可以根据脱碳层深度、全脱和半脱的深度和比例判定钢的加热温度和时间？

MYG · 发表于 2015-9-12 19:49:41

四石发表于 2015-9-12 15:27
有没有哪位老师可以根据脱碳层深度、全脱和半脱的深度和比例判定钢的加热温度和时间？

没有-----------------------------------------------------------------

nmgzdf · 发表于 2015-9-12 21:51:49

MYG 发表于 2015-9-12 19:49
没有-----------------------------------------------------------------

这个与钢种有关系吧，你说的太笼统，一般都是一线的职工再掌握

MYG · 发表于 2015-9-12 22:10:24

nmgzdf 发表于 2015-9-12 21:51
这个与钢种有关系吧，你说的太笼统，一般都是一线的职工再掌握

这是四石的问题--“有没有哪位老师可以根据脱碳层深度、全脱和半脱的深度和比例判定钢的加热温度和时间？”

你根据脱碳层深度、全脱和半脱的深度和比例能判定钢的加热温度和时间？

luoxz1990 · 发表于 2015-9-13 21:16:15

你找找同行一起做这个能力验证的有时候他们会串通

默无伦次 · 发表于 2015-9-14 13:27:18

nmgzdf 发表于 2015-9-12 21:51
这个与钢种有关系吧，你说的太笼统，一般都是一线的职工再掌握

这个简直逗了，一线员工就算你经验再丰富，这能判断出来？这好比X*Y=100，那X,Y分别是多少一个道理。
回到楼主的问题，我也觉得贫碳层（第二层，我们是这么叫的）判的深了点。

wsygcc · 发表于 2015-9-14 15:15:14

半脱碳界限不是很清晰，可以采用硬度法检测。

四石 · 发表于 2015-9-20 11:28:39

MYG 发表于 2015-9-12 22:10
这是四石的问题--“有没有哪位老师可以根据脱碳层深度、全脱和半脱的深度和比例判定钢的加热温度和时间？ ...

由于经常与钢铁连铸坯表面裂纹打交道，连铸坯表面裂纹经常引起钢材表面质量问题。而导致连铸坯表面产生裂纹的环节较多（结晶器-1500-1300，二冷区1300-1000，二冷后-矫直段1000-900），连铸坯从凝固到进入矫直区温度范围较宽（1500-900℃），不同断面所用时间也不同，所以才提出上述问题。

MYG · 发表于 2015-9-20 19:37:27

四石发表于 2015-9-20 11:28
由于经常与钢铁连铸坯表面裂纹打交道，连铸坯表面裂纹经常引起钢材表面质量问题。而导致连铸坯表面产生裂 ...

你在连铸坯的裂纹里发现了脱碳层？

什么牌号的钢？

交流为主 · 发表于 2015-9-26 16:52:24

楼主测得没问题，标准答案

青青园中葵 · 发表于 2015-9-28 08:47:45

总脱碳层判定有些深，图片看得不是很清晰。全脱碳测的深度可以。

超捷蒋 · 发表于 2015-9-28 09:25:42

请教个问题，这个能力考核是发图片给你测量，还是发零件给你自己做金相来测量？

		自动登录	找回密码
密码			免费注册

[求助] 脱碳层深度的测定（测量审核）

本帖子中包含更多资源

点评
