刀柄螺纹孔止规通过率不合格，还请各位指教。

moqixiaonuo

我们公司给别家的刀柄进行渗碳淬火热处理。
材料16MnCr5，
工艺为渗碳900*150’，碳势1.1，扩散900*90’，0.8，淬火830*45’，0.8，油温110度油冷30分钟。
回火185*4h。

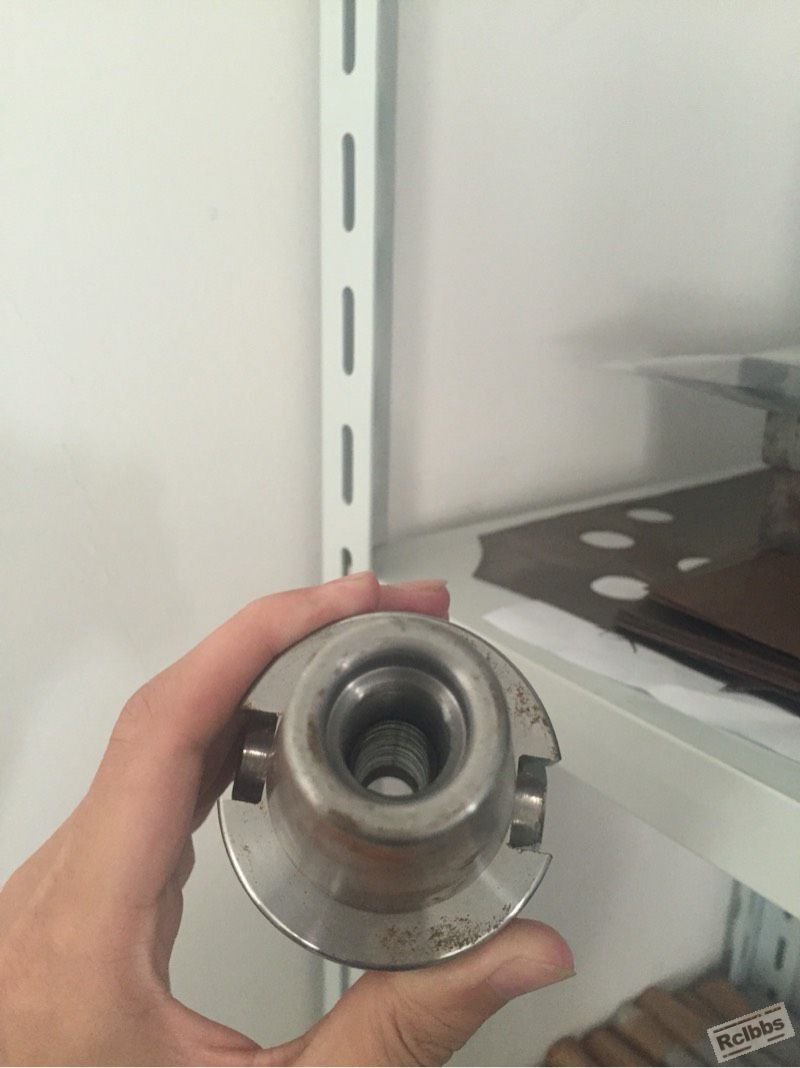

刀柄末端有螺纹孔，因为热处理后，孔径会进行收缩，所以用16M的通止规检测，合格范围为止规通过3圈以内。现在却开始大批量出现不合格，出现4～7圈，有些不得已报废。一直没找到原因，怀疑刀柄厂家生产时螺纹孔较大，厂家称没有问题，刀具统一，孔控制也没问题。于是我们变更工艺，提高渗碳淬火温度，缩短时间，结果还是不尽人意。甚至有人认为是换季，气候因素影响，但至今得不到解决。
还请各位经验丰富工程师多多指教。

LINFH

是止不住？就是说热处理后孔大了？材料淬透性可能偏低？要客户的材料质保单，加测现在和以前处理的产品心部硬度。

moqixiaonuo

LINFH 发表于 2015-9-23 13:31
是止不住？就是说热处理后孔大了？材料淬透性可能偏低？要客户的材料质保单，加测现在和以前处理的产品心部 ...

一，嗯，热处理前会用其他规测量孔大小，从大到小分a，b，c三个区间，a区间没有，一般位于b和c区间，c区间全部合格，b区间有的合格，有的不合格，有时候同一种产品都处于b区间，热处理后也有合格和不合格的。
二，之前一直都合格来着，偶尔有个别的，最近出现大批量。
三，检测结果是检测随炉试块，不直接检测产品。但目前来看，心部硬度均匀。

LINFH

根据以往产品检测，心部硬度偏低，内孔涨；心部硬度高，内孔缩。

moqixiaonuo

LINFH 发表于 2015-9-23 13:53
根据以往产品检测，心部硬度偏低，内孔涨；心部硬度高，内孔缩。

谢谢指导。那么跟现在换季时节，天气转冷，有关系吗？

LINFH

也有可能，只是还是要把实物检测一下。
