网状屈氏体的形成原因?

wonla · 发表于 2008-6-1 16:08:55

最近作的产品,环形零件尺寸厚度在14mm左右\材料45#\工艺:淬火850x2h回火160
组织为内外孔表层均为中碳M,次表层为M+网状屈氏体,心部为屈氏体+M+F.
请问各位网友,产生网状T的原因???

chaijiadashao · 发表于 2015-9-19 15:59:12

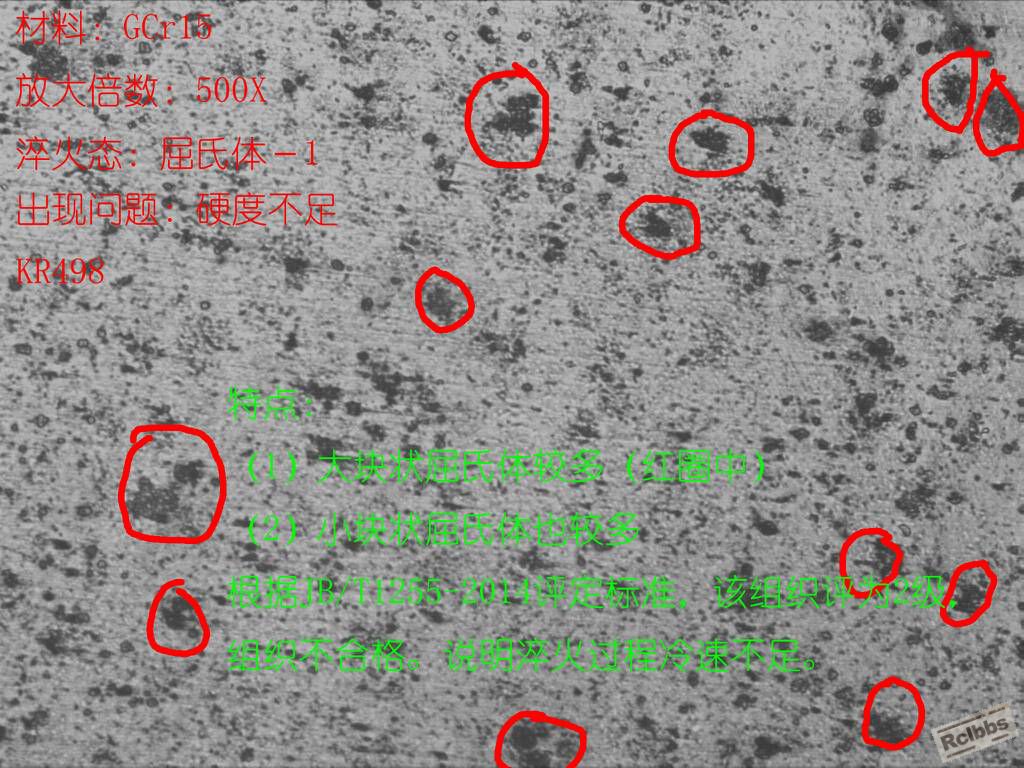

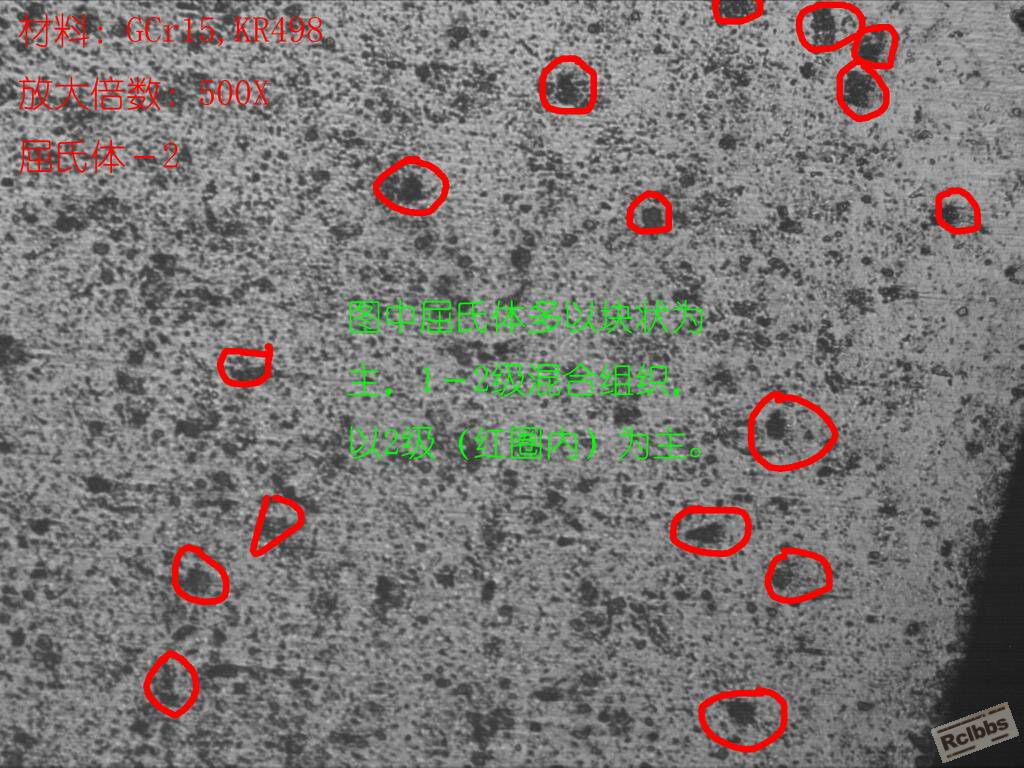

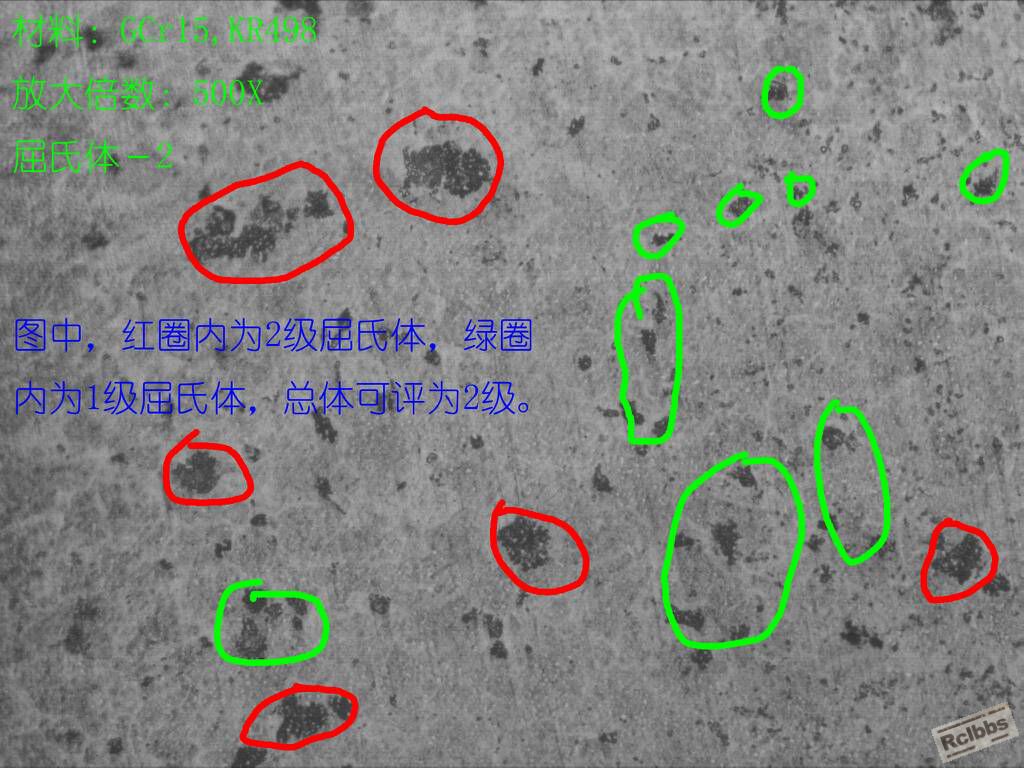

GCr15淬火态中的屈氏体。与你说的虽然不同形态，但成因相同，都是淬火介质冷速过慢导致。

横笛吹雨 · 发表于 2008-6-1 16:32:02

淬火介质冷速低，次表层首先沿晶界析出T

yefengdana · 发表于 2008-6-1 17:28:31

心部的铁素体呈何形态？这个就能知道T的问题所在。

东南西北 · 发表于 2008-6-2 12:35:53

同意楼上的看法，如果心部F为原始快状，说明是加热不足，可以从仪表和炉温均匀性检查原因，指示温度是否与实际温度一致。如果不同于原始F而是淬火过程中重新析出的，就与冷却介质或是淬火方式有关了。

lanwenbiao · 发表于 2008-6-2 12:54:26

原帖由 wonla 于 2008-6-1 16:08 发表
最近作的产品,环形零件尺寸厚度在14mm左右\材料45#\工艺:淬火850x2h回火160
组织为内外孔表层均为中碳M,次表层为M+网状屈氏体,心部为屈氏体+M+F.
请问各位网友,产生网状T的原因??? ...

T的形成肯定是先于M的啦，看看45#的TTT图不就明白了

雁南飞 · 发表于 2008-6-4 17:23:31

冷却不足造成的。增加淬火冷却能力！如加快冷却速度！降低油温！或者提高淬火温度

lfp325324 · 发表于 2011-3-29 17:39:05

很想知道您后来是怎么解决的。

lixinyu · 发表于 2015-9-19 14:17:29

顺便问一下,对力学性能会有影响吗？

		自动登录	找回密码
密码			免费注册

[讨论] 网状屈氏体的形成原因?
