30Mn2调质金相分析?

czdrxiao

诸位老师:我公司在用30MN2调质成P110钢级时,其屈服强度505MPA左右明显不合格,API要求是>758MPA.其工艺:

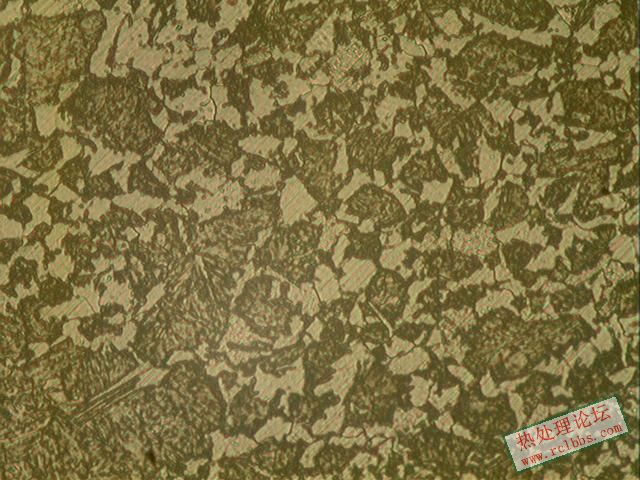

淬火(880度)+回火(520度).其金相组织:基体组织呈块状、网状铁素素体及珠光体，不知有没有索氏体？？？？还请指点下！！
我们需要回火索氏体！！！

percyling

从图片来看,组织为铁素体和索氏体.

lanwenbiao

淬火硬度是多少？冷却介质是什么？

天天小非

我感觉好像是铁素体+贝氏体

hy0808hy

你那个明显是淬火温度低或者保温时间不够,加热时铁素体没有溶解进奥氏体,淬火后铁素体就保留下来了
淬火前增加正火(你个那个零件淬火前的组织不怎么均匀),提高淬火加热温度延长保温时间,让铁素体充分的溶解,这样调质出来才有可能得到完全的回火索氏体.强度才高

Jeff

完全同意5楼的看法，如果变形要求不严格就提高淬火温度和适当增加保温时间。

czdrxiao

硬度为27HRC左右,介质是水!!!此金相有没有珠光体呀????

tobi_zhu

亚温淬火，铁素体+回火索氏体，要想得到更多的回火索氏体，建议提高淬火温度。

lanwenbiao

保温的温度是正确的，就如5#所说，可能是保温时间不足导致F没有完全溶解而使其最终留在组织里面。
但个人觉得主要还是冷却速度不够导致，这个材料的淬透性比较差，假如有氧化皮的话淬火的冷却效果就更差了（只是假设，不知道楼主的炉子有没有保护气氛），出现低硬度和非M组织就再所难免了！
建议：1。用无机盐水作为冷却介质，注意温度要确保在40℃内，没有喷水系统的话，水作为淬火介质肯定是搞不定这个材料的（尤其是大截面工件）；
            2。有条件的话加上一个喷水系统，喷水压力大点
            3。如果是锻件毛坯，氧化皮厚就干脆让它在炉内充分氧化，使工件出炉后氧化皮更容易脱落，淬火冷却效果自然更 好啦，均匀性也会好很多。
淬火硬度在HRC45以上了，组织基本上是板条M，回火就可以为所欲为啦:lol

[ 本帖最后由 lanwenbiao 于 2008-6-2 23:28 编辑 ]

lanwenbiao

呵呵，补充一点，屈服强度跟淬火效果很有关系的哦（屈服强度跟位错的关系），细细琢磨，祝你成功

[ 本帖最后由 lanwenbiao 于 2008-6-2 23:29 编辑 ]

qingchuan65

我的感觉与4楼的相同，是铁素体+贝氏体。

liyuxin19980825

好像是亚温淬火。

靳敬陶

lanwenbiao 发表于 2008-6-2 23:21
保温的温度是正确的，就如5#所说，可能是保温时间不足导致F没有完全溶解而使其最终留在组织里面。
但个人觉 ...

我有点意见不大同意离休楼主的看法，其30Mn2这种材料的淬透性还是不错的，就是这种材料容易过热，且有回火脆性，处理起来确实不太容易
