    7. 叶片泵轴的热处理工艺设计
  （1）泵轴所用材料及热处理技术要求
    1）图1所示泵轴用料为45钢。

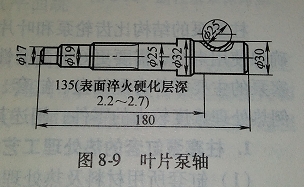

                                          图1  叶片泵轴简图
    2）热处理技术要求：调质硬度为235～269HBW;表面淬火回火后硬度为55～60HRC。
  （2）叶片制造工艺路线：下料→机械加工（粗车全形预留0.3～0.5mm磨量、铣Φ25mm凹窝及花键及钳工去毛刺等）→高频淬火→回火（表面硬度≥55HRC）→机械加工（磨外圆到要求，全部各段同轴度）→成品。
  （3）热处理工艺分析  45钢是常用的轴类零件用钢，其高频淬火已是成熟的工艺方法，因此，不难满足热处理的各项技术要求。
  （4）热处理工艺方法及工艺参数的设计
    1）高频淬火：采用连续加热，喷水淬火冷却。考虑该泵轴的长径比不大，且为多段的阶梯轴，故采用手工操作更容易控制质量。其工艺参数：加热温度为880～900℃；移动速度为6mm/s。
    2）回火：在RJJ-36-6型低温井式电阻炉中150～170℃加热，保持1.0～2.0h后空冷。
  （5）处理结果  表面硬度为58～60HRC。



本文插图不清，请参见马伯龙编著《热处理工艺设计与选择》一书的第267页表所示。
