谁能告诉我这是什么？

hawkch

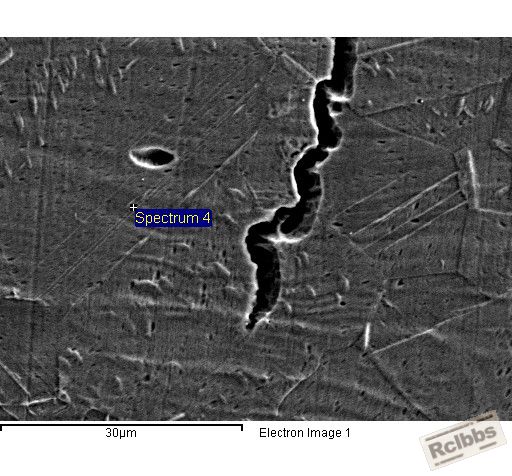

如图，放大倍数，2000X
基体成分如下：
Element        Weight%        Atomic%

C K        4.56        17.91
Si K        0.51        0.85
Cr L        21.96        19.94
Mn L        -3.51        -3.02
Fe L        67.95        57.45
Ni L        8.53        6.86
基体上有很多小空洞？EDS 成分未发现异常。这些空洞是什么？

oliver

不锈钢和其他合金的成分差别是Cr，Ni含量不同。从氢脆的形成理论可知，这个两个元素成分并无抑制氢脆的任何作用。因此，并无不锈钢不易氢脆之说。
但也不能看到有小孔，就以为是氢形成的。
就算小孔是由氢形成的，是否一定会发生氢脆开裂。还要看材料中氢的含量多少以及材料的内应力水平。

cmc01253

貌似有孪晶界碳化物，基体上的小孔洞是什麽缺陷？

hawkch

补充一句，是不是氢？

oliver

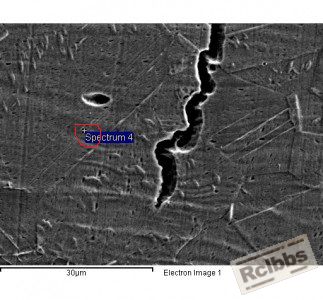

EDS测到的不是平均成分，而是你图片上标记 “+” 那一点的成分（红圈内）。那个点的成分不一定能代表材料的平均成分。
既然打了EDS，为何不对准那个“小孔洞” 打一下成分看看。

顺便问一下，EDS在那个点测的Mn含量是负数，试验室对此怎样解释？

hawkch

oliver 发表于 2015-12-22 13:17
EDS测到的不是平均成分，而是你图片上标记 “+” 那一点的成分（红圈内）。那个点的成分不一定能代表材料的 ...

打了，没上传，结果差不多
Element        Weight%        Atomic%

C K        3.99        16.00
Si K        0.38        0.65
Cr L        21.78        20.16
Mn L        -4.07        -3.57
Fe L        68.69        59.19
Ni L        9.23        7.57

Totals        100.00

oliver

这些小孔洞像是氢气孔。
从成分看，你的材质像是不锈钢。

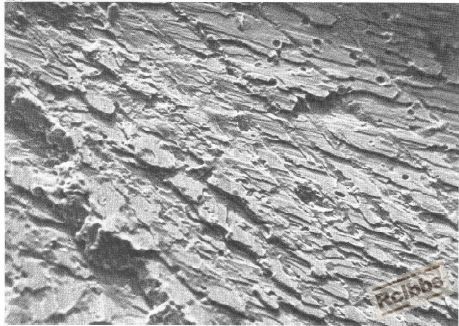

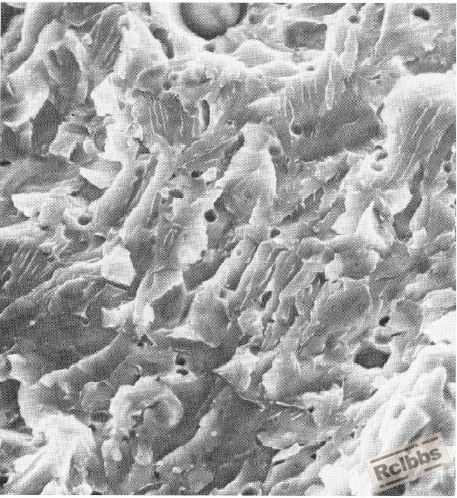

以下SEM图片材质也是一种不锈钢，氢脆断裂，断面上分布的小孔因氢所致。

100X


2400X

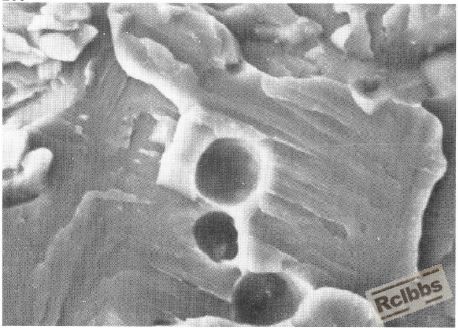

这一张SEM图片材质是普通碳钢，断口可见准解理面上分布着氢气孔和发纹，氢脆断裂特征明显。

2200X

zqrlp

有点像蠕变孔洞和蠕变裂纹。

mmmkkklll2

材料是高铬铸铁吗？？？

fengyonghe

同意上面对氢脆的分析，Mn是负数不必管它，结果应该没有Mn。是试验者收集X光子时间过短引起的负数。

oliver

zqrlp 发表于 2015-12-22 22:11
有点像蠕变孔洞和蠕变裂纹。

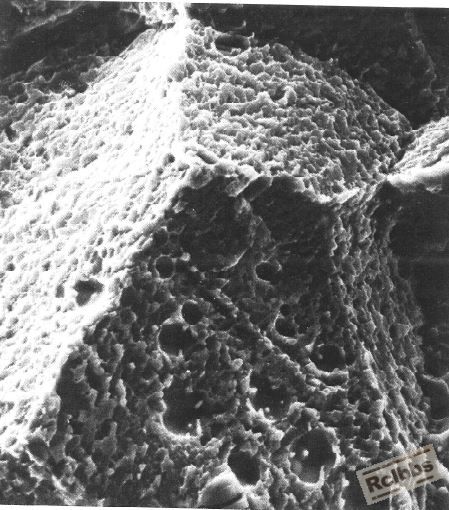

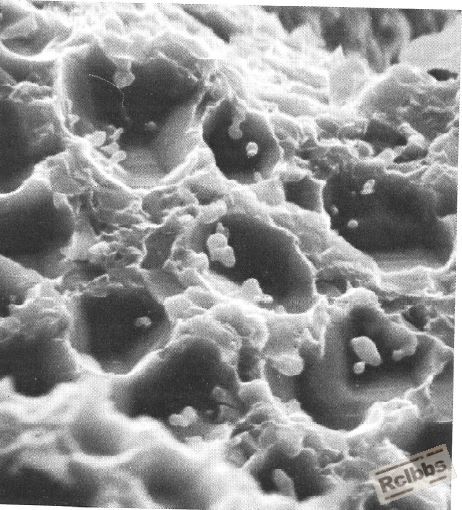

个人看法，蠕变断裂的孔洞有些不同。如以下断口SEM图片，因蠕变，在晶界处形成孔洞。

1340X


5500X

hawkch

mmmkkklll2 发表于 2015-12-22 22:24
材料是高铬铸铁吗？？？

材料就是常见的304不锈钢

赵晓光

不锈钢不易于产生氢脆吧？我做过一些不锈钢上面也有小孔，但是是冷轧的。

hawkch

反正我是彻底迷茫了，失效分析就一个字，难！！！

赵晓光

你这是什么态的不锈钢，是冷轧的，热轧的？都经过哪些处理了。你的样品是金相样品吗，经过腐蚀了吗，这些都应该搞清楚了才好知道些具体情况。怎么不放张金相照片呢，电镜分析有电镜分析的优点，金相有金相的优点，有的电镜能分析，有的则只有金相能分析。

MYG

请问，制样用的哪种腐蚀剂？

hawkch

MYG 发表于 2015-12-26 21:45
请问，制样用的哪种腐蚀剂？

草酸电解——————————————————————
