[讨论] 40Cr淬火硬度不合格求助,请大家帮忙,谢谢!!

[复制链接]

签到天数: 238 天

[LV.7]常住居民III

发表于 2015-12-25 17:23:42 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
本帖最后由 shiyilang007 于 2015-12-25 20:21 编辑

40Cr转轴,轴颈Φ60-65mm,网带炉10%PAG淬火后表面硬度HRC25-35,请专家帮忙分析下原因。
原材料淬透性J9=48HRC,J15=40.5HRC
具体工艺如下:网带炉加热830℃,网带保温时间90min,搅拌为循环喷射(搅拌效果较弱)

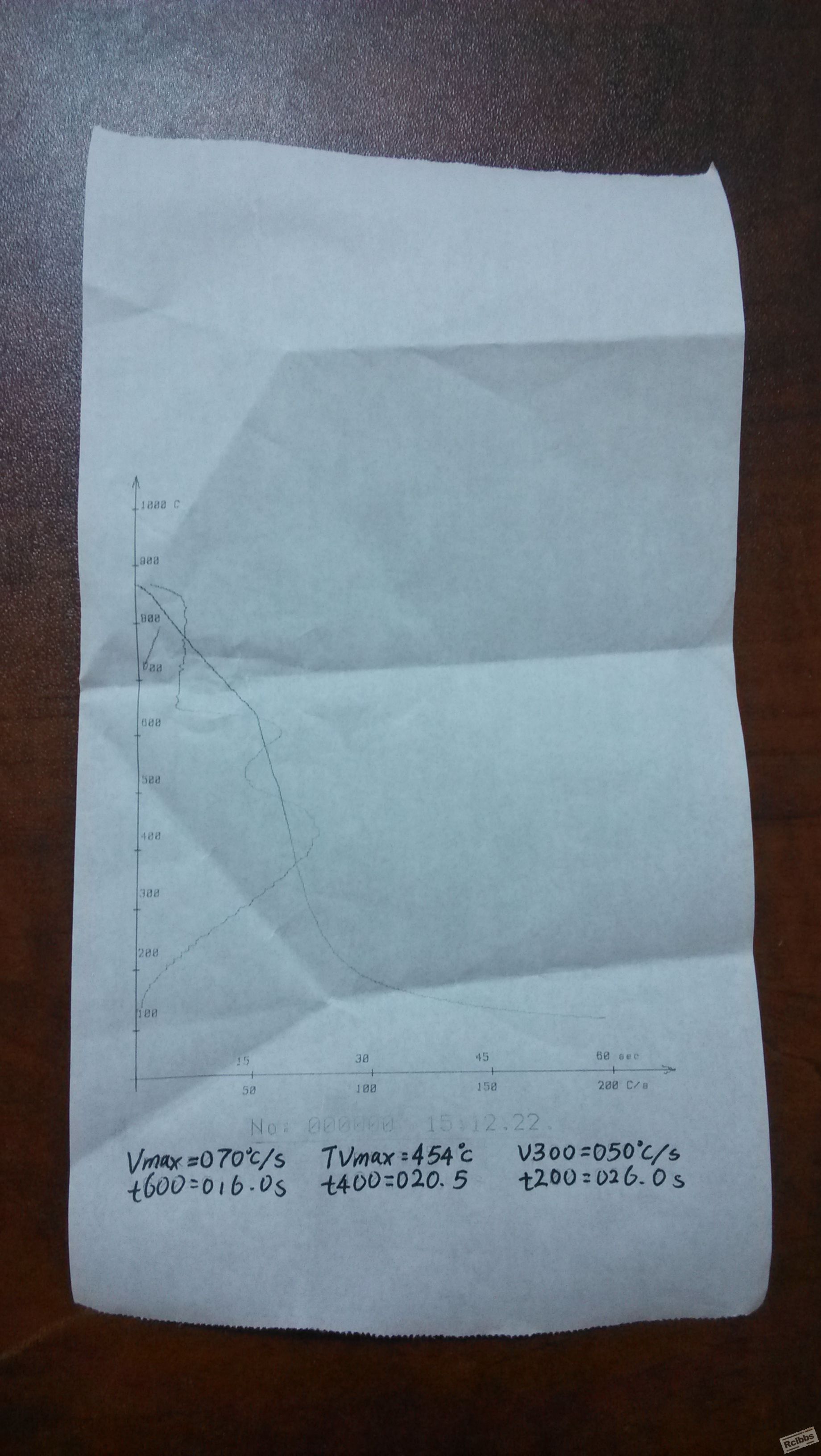

10%PAG淬火液已使用4年,用折光仪检测虚拟浓度为35.5%,冷却曲线如下:
我的分析认为特性温度(Tmxa=454℃)和特性冷速(Vmxa=70℃/S),V300=50℃/S,T600=16S,T400=20.5S,T200=26S,蒸汽膜阶段50S较长,冷速不足是主要原因。
请对PAG熟悉的专家给予指导!!

签到天数: 242 天

[LV.8]以坛为家I

发表于 2016-2-24 16:13:51 | 显示全部楼层
这材料我曾经用920 清水淬火,表面硬度达到57左右,从表面向里>5mm,金相组织就不合格!F偏多,金相完全不能满足客户要求!
回复 支持 1 反对 0

使用道具 举报

签到天数: 1927 天

[LV.Master]伴坛终老

发表于 2015-12-25 18:03:53 | 显示全部楼层
淬火加热温度低、淬火液冷速不足。
回复 支持 反对

使用道具 举报

签到天数: 238 天

[LV.7]常住居民III

 楼主| 发表于 2015-12-25 18:49:44 | 显示全部楼层
冷却曲线图片不知道怎么上传
回复 支持 反对

使用道具 举报

签到天数: 238 天

[LV.7]常住居民III

 楼主| 发表于 2015-12-25 18:50:51 | 显示全部楼层
D:\IMG_20151224_140846
回复 支持 反对

使用道具 举报

签到天数: 238 天

[LV.7]常住居民III

 楼主| 发表于 2015-12-25 18:55:22 | 显示全部楼层
冷却曲线详见附件,请大家帮忙看看。
回复 支持 反对

使用道具 举报

签到天数: 245 天

[LV.8]以坛为家I

发表于 2015-12-25 20:42:25 | 显示全部楼层
查查产品表面是否贫、脱碳?
回复 支持 反对

使用道具 举报

签到天数: 238 天

[LV.7]常住居民III

 楼主| 发表于 2015-12-25 21:05:04 | 显示全部楼层
表面硬度为淬火后去除氧化、脱碳后皮下0.5~1mm处的硬度
回复 支持 反对

使用道具 举报

签到天数: 238 天

[LV.7]常住居民III

 楼主| 发表于 2015-12-26 16:53:43 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

发表于 2016-1-14 20:31:23 | 显示全部楼层
我们一般为860°淬火,HRC50左右
回复 支持 反对

使用道具 举报

签到天数: 14 天

[LV.3]偶尔看看II

发表于 2016-1-15 11:26:29 | 显示全部楼层
你试一下淬火温度提高到850-860℃,淬火液要换了,淬火液浓度太高了,淬火能力不足。有没检测的硬度梯度曲线看下?
回复 支持 反对

使用道具 举报

签到天数: 753 天

[LV.10]以坛为家III

发表于 2016-2-24 16:42:05 | 显示全部楼层
10%PAG淬火液已使用4年,用折光仪检测虚拟浓度为35.5%,是读数乘以系数得出的吗?冷却曲线如下:
(Vmxa=70℃/S)这个比油还慢,一般最大冷速在170左右做40Cr的材料就OK了。
回复 支持 反对

使用道具 举报

签到天数: 1205 天

[LV.10]以坛为家III

发表于 2016-2-25 09:59:23 | 显示全部楼层
加热时间没问题,你的介质已经报废了,有机PAG寿命很短,我们用无机的,用了十几年了都没事,就你说的材料尺寸,我们810淬火,硬度都在hrc55以上了,直径大于500的,硬度也在45以上
回复 支持 反对

使用道具 举报

签到天数: 14 天

[LV.3]偶尔看看II

发表于 2016-3-7 08:47:41 | 显示全部楼层
您这个工艺以前干过吗?能干出合格产品吗?
回复 支持 反对

使用道具 举报
